2.4

Systemspeicher

2.4.1 Übersicht
Das Motherboard ist mit zwei Double Data Rate 3 (DDR3) und vier Double Data
Rate 2 (DDR2) Dual Inline Memory Modules (DIMM)-Steckplätzen ausgestattet.
Ein DDR3-Modul hat die selben Abmessungen wie ein DDR2/DDR DIMM, ist
aber anders gekerbt, um eine versehentliche Installation in einem DDR2/DDR
DIMM-Steckplatz zu vermeiden. DDR3/DDR2-Module verwenden 240 Pole, im
Gegensatz zu 184-poligen DDR DIMM-Modulen. DDR3-Module wurden für mehr

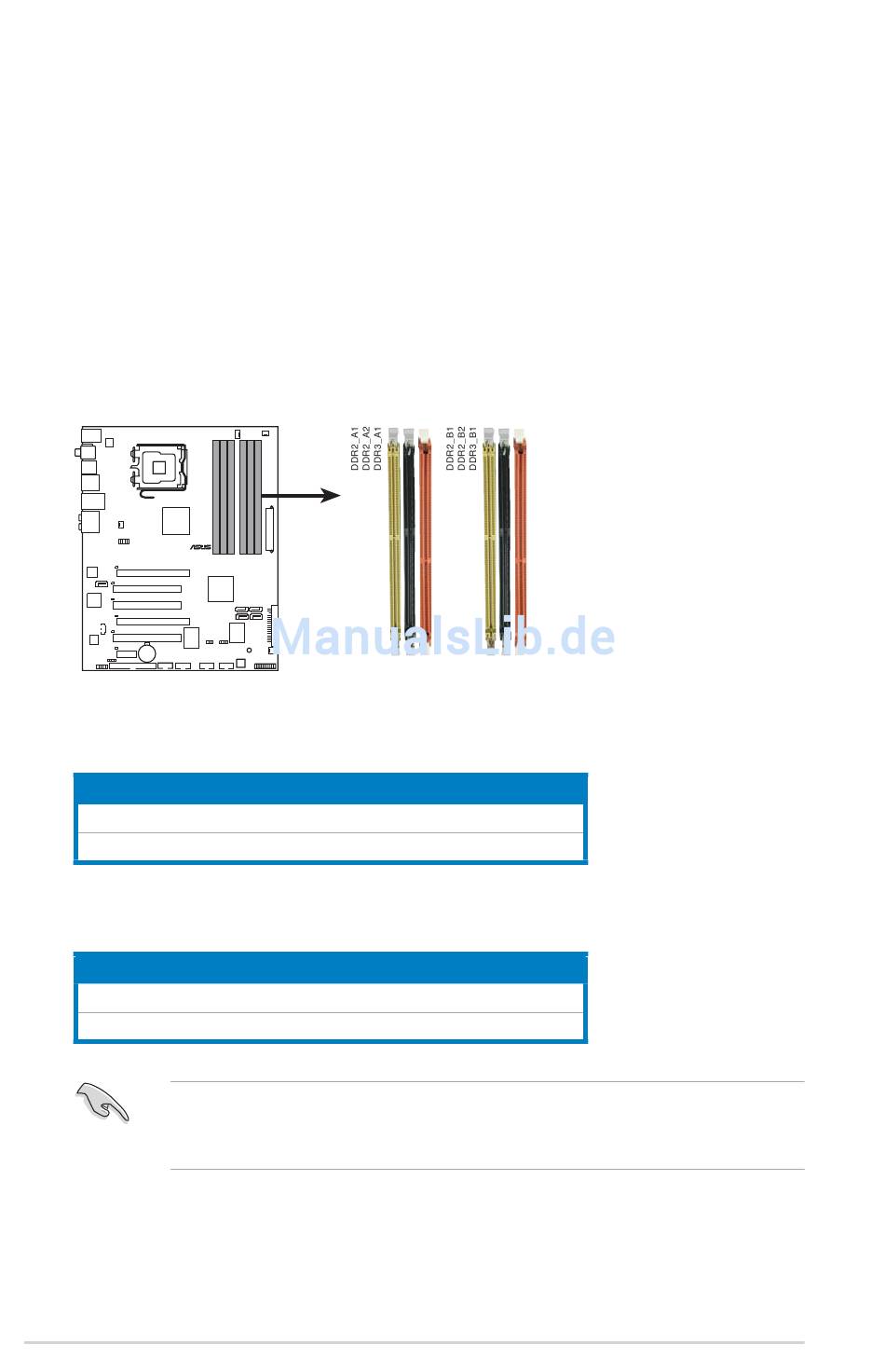

Leistung bei weniger Stromverbrauch entworfen. Die nachstehende Abbildung
zeigt die Position der DDR3/DDR2 DIMM-Steckplätze an:
P5KC
P5KC 240-pol. DDR3/DDR2 DIMM-Steckplätze
DDR3-Modulinstallation
Kanal
Kanal A
Kanal B
DDR2-Modulinstallation
Kanal
Kanal A
Kanal B
Sie können auf dem Motherboard DDR2-Module ODER DDR3-Module
installieren. Wenn Sie Speichermodule verschiedener Art verwenden, lässt sich
das System nicht starten.
2-14
®
Steckplätze
DDR3_DIMM_A1
DDR3_DIMM_B1
Steckplätze
DIMM_A1 und DIMM_A2
DIMM_B1 und DIMM_B2
Kapitel 2: Hardwarebeschreibungen
