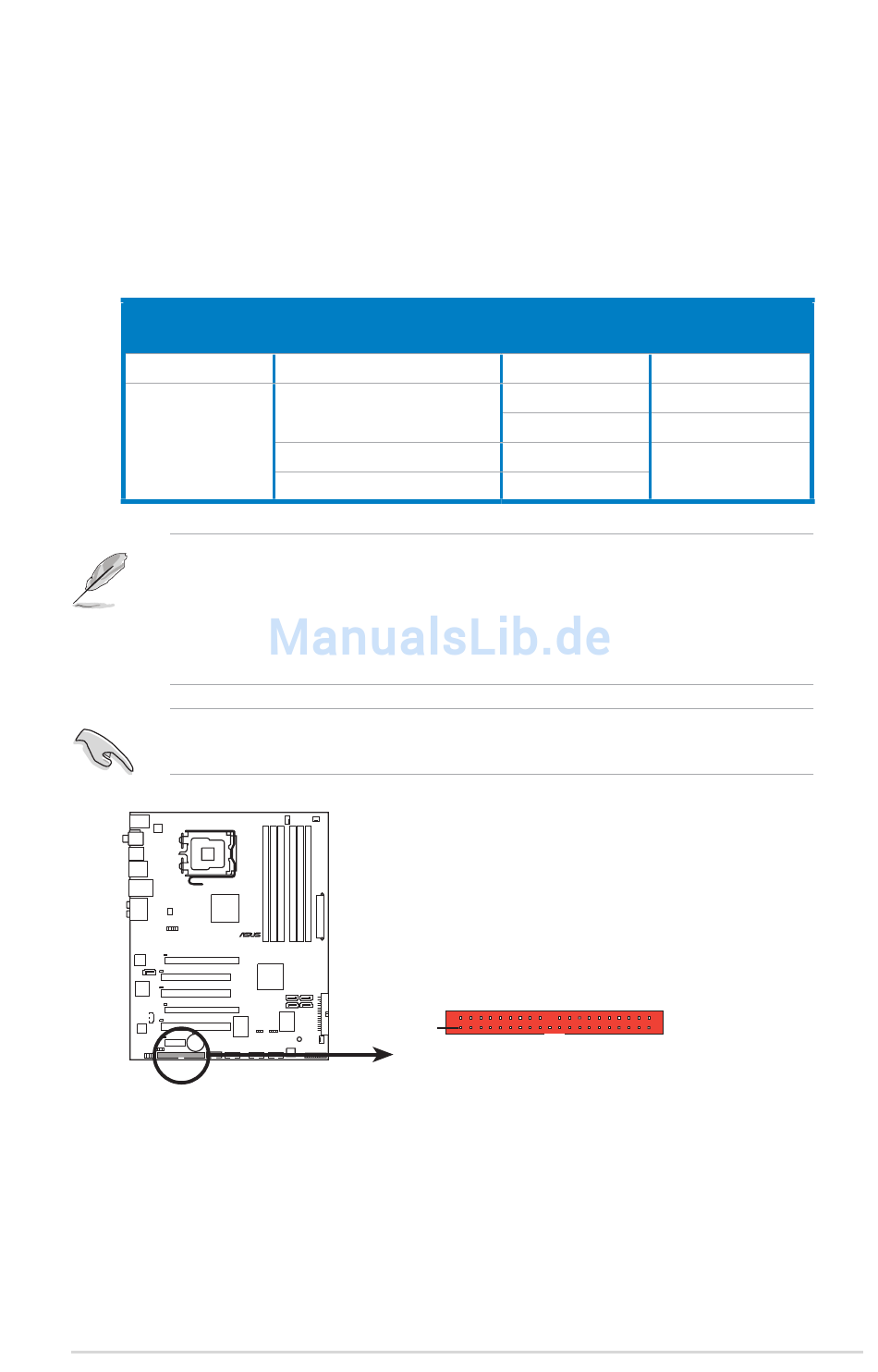

2. IDE-Anschluss (40-1 pol. PRI_IDE)
Der integrierte IDE-Anschluss nimmt Ultra DMA (133/100/66)-Signalkabel
auf. Jedes Ultra DMA 133/100/66-Signalkabel hat drei Anschlüsse: blau,
schwarz, und grau. Verbinden Sie den blauen Anschluss mit dem IDE-
Anschluss des Motherboards, und wählen Sie aus den folgenden Modi, um
das Gerät zu konfi gurieren.
Ein Laufwerk
Zwei Laufwerke
• Der Pol 20 entfällt am IDE-Anschluss, damit er zum abgedeckten Loch
auf dem Ultra DMA-Kabelanschluss passt. Dies verhindert eine falsche
Einsteckrichtung beim Anschließen des IDE-Kabels.
• Verwenden Sie für Ultra DMA 133/100/66 IDE-Geräte ein 80-adriges IDE-
Kabel.
Wenn ein Gerätejumper auf "Cable-Select" eingestellt ist, müssen alle anderen
Gerätejumper ebenfalls diese Einstellung haben.
P5KC
P5KC EIDE-Anschluss
ASUS P5KC
Laufwerksjumper
Cable-Select oder Master
Cable-Select
Master
Slave
®
PIN 1
Laufwerks-
Modus
-
Master
Slave
Master
Slave
PRI_EIDE
HINWEIS: Richten Sie die roten
(Zickzack-)Markierungen des IDE-
Flachbandkabels auf PIN 1 aus.
Kabelanschluss
Schwarz
Schwarz
Grau
Schwarz oder
grau
2-31
