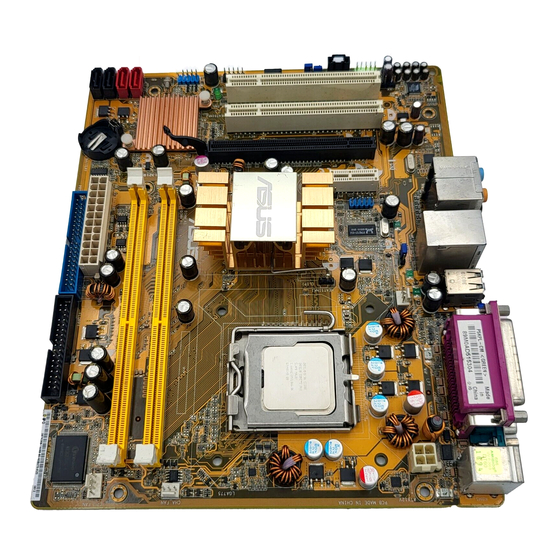

Asus P5KPL-CM Handbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. P5KPL-CM
  6. Handbuch
Asus P5KPL-CM Handbuch

Asus P5KPL-CM Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
P5KPL-CM

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus P5KPL-CM

Inhaltszusammenfassung für Asus P5KPL-CM

  • Seite 1 P5KPL-CM...
  • Seite 2 Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii P5KPL-CM Spezifi kationsübersicht ............x Kapitel 1: Produkteinführung Willkommen! ................. 1-2 Paketinhalt ..................1-2 Sonderfunktionen ................ 1-2 1.3.1 Leistungsmerkmale des Produkts ........1-2 1.3.2 ASUS-Sonderfunktionen ..........1-4 Bevor Sie beginnen ..............1-5 Motherboard-Übersicht ............... 1-6 1.5.1...
  • Seite 4 Kapitel 2: BIOS-Setup Verwalten und Aktualisieren des BIOS ........2-2 2.1.1 Erstellen einer bootfähigen Diskette ....... 2-2 2.1.2 ASUS EZ Flash 2-Programm .......... 2-3 2.1.3 AFUDOS-Programm ............2-4 2.1.4 ASUS CrashFree BIOS 3-Programm ......2-6 2.1.5 ASUS Update-Programm ..........2-8 BIOS-Setupprogramm ...............
  • Seite 5 Boot Device Priority ............2-31 2.6.2 Boot Settings Confi guration .......... 2-32 2.6.3 Security ................. 2-33 Tools-Menü ................. 2-35 ASUS EZ Flash 2 ................. 2-35 Exit-Menü ..................2-36 Kapitel 3: Software-Unterstützung Installieren eines Betriebssystems ..........3-2 Support-CD-Informationen ............3-2 3.2.1 Ausführen der Support-CD ..........

  • Seite 6: Erklärungen

    Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß...

  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
  • Seite 8 An den folgenden Quellen fi nden Sie weitere Informationen und Produkt- sowie Software-Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in ASUS- Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind. Diese Dokumente gehören nicht zum Lieferumfang des Standardpakets.

  • Seite 9: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.

  • Seite 10: P5Kpl-Cm Spezifi Kationsübersicht

    P5KPL-CM Spezifi kationsübersicht LGA775-Sockel für Intel ® Core™2 Extreme-/ Core™2 ® ® Quad-/ Core™2 Duo-/ Pentium D-/ Pentium ® ® Celeron E1000 Series und Celeron 400 Series- Prozessoren Unterstützt Intel ® Next Generation 45nm-Prozessoren Bereit für Intel ® Hyper-Threading-Technologie Eine Liste unterstützter Intel-Prozessoren fi nden Sie unter www.
  • Seite 11 P5KPL-CM Spezifi kationsübersicht Interne Anschlüsse 2 x USB 2.0-Anschlüsse unterstützen vier zusätzliche USB 2.0-Anschlüsse 1 x Interner Lautsprecheranschluss 1 x CPU-Lüfteranschluss 1 x Gehäuselüfteranschluss 1 x Netzteillüfteranschluss 1 x Gehäuseeinbruchsanschluss 1 x Fronttafel-HD-Audioanschluss 2 x 5-pol. Fronttafelanschluss 1 x S/PDIF-Ausgang 1 x CD Audio-Eingangsanschluss 1 x 24-pol.

  • Seite 13: Kapitel 1: Produkteinführung

    Dieses Kapitel beschreibt die Leistungsmerkmale des Motherboards und die unterstützten neuen Technologien. Produkteinführung...

  • Seite 14: Willkommen

    Dieses Motherboard und seine Verpackung entsprechen den Richtlinien zur Beschränkung gefährlicher Rohstoffe (Reduction of Certain Hazardous Substances, RoHS) der Europäischen Union. Dies entspricht dem Wunsch von ASUS, seine Produkte und deren Verpackung umweltbewusst und wiederverwertbar zu gestalten, um die Sicherheit der Kunden zu garantieren und den Einfl...

  • Seite 15: Bereit Für Intel

    Serial ATA (SATA) 3Gb/s Speicherlösung basieren und Ihnen verbesserte Skalierbarkeit sowie die doppelte Busbandbreite für Hochgeschwindigkeitsdatenübertragung und -sicherung bieten. Sichern Sie kinderleicht Ihre Bilder, Videos und andere Multimediainhalte auf externen Speichergeräten. Details siehe Seite 1-31. ASUS P5KPL-CM...

  • Seite 16: Asus-Sonderfunktionen

    Anschlüsse an den Line-in-, Line-out- und Mikrofonbuchsen. 1.3.2 ASUS-Sonderfunktionen ASUS Q-Fan-Technologie Die ASUS Q-Fan-Technologie kann die Lüfterdrehzahl je nach der Systembelastung regeln, um einen ruhigen, kühlen und effi zienten Betrieb sicherzustellen. ASUS MyLogo2™ Mit dieser Funktion können Sie Ihr Lieblingsbild in ein 256-Farben-Startlogo verwandeln und damit Ihren Computer noch persönlicher gestalten.

  • Seite 17: Bevor Sie Beginnen

    Modus ist. Dies dient zur Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. SB_PWR P5KPL-CM Standby Ausgeschaltet Eingeschaltet P5KPL-CM Onboard-LED ASUS P5KPL-CM...

  • Seite 18: Motherboard-Übersicht

    Stecken Sie sechs (6) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite in Richtung Rückseite des Computergehäuses platzieren P5KPL-CM Kapitel 1: Produkteinführung...

  • Seite 19: Motherboard-Layout

    PCIEX1_1 ATHEROS AR8121 PCIEX16 CR2032 3V P5KPL-CM Lithium Cell CMOS Power PCI1 Intel ICH7 PCI2 SB_PWR VT1708B SPDIF_OUT CLRTC AAFP BIOS USB56 CHASSIS F_PANEL Weitere Informationen zu den internen Anschlüssen und Rücktafelanschlüssen fi nden Sie unter 1.10 Anschlüsse. ASUS P5KPL-CM...

  • Seite 20: Layout-Inhalt

    1.5.4 Layout-Inhalt Steckplätze Seite DDR2 DIMM-Steckplätze 1-16 PCI-Steckplätze 1-24 PCI Express x1-Steckplatz 1-24 PCI Express x16-Steckplatz 1-24 Jumper Seite 1. RTC RAM löschen (3-pol. CLRTC) 1-25 USB-Gerät-Weckfunktion (3-pol. PS2_USBPW) 1-26 Rücktafelanschlüsse Seite PS/2-Mausanschluss (grün) 1-27 Parallele Schnittstelle 1-27 LAN (RJ-45)-Anschluss 1-27 Line In-Anschluss (hellblau) 1-27...

  • Seite 21: Zentralverarbeitungseinheit (Cpu)

    Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS nimmt die Return Merchandise Authorization (RMA)- Anfrage nur an, wenn das Motherboard mit der Abdeckung am LGA775-Sockel geliefert wurde.

  • Seite 22: Installieren Der Cpu

    So installieren Sie eine CPU. 1. Suchen Sie den CPU-Sockel am Motherboard. P5KPL-CM P5KPL-CM CPU-Sockel 775 Stellen Sie vor der Installation der CPU sicher, dass die Sockelbox zu Ihnen zeigt und der Arretierhebel an Ihrer linken Seite liegt. Drücken Sie den Arretierhebel mit Ihrem Daumen (A) und schieben ihn nach links (B), bis er von dem Halteriegel losgelassen wird.
  • Seite 23 Arretierhebel (B), bis er in den Halteriegel einrastet. Wenn Sie eine Dual-Core-CPU installieren, verbinden Sie das Gehäuselüfterkabel mit dem CHA_FAN1-Anschluss, um das System stabil zu halten. Das Motherboard unterstützt Intel ® LGA775-Prozessoren mit der Intel ® Hyper- Threading-Technologie. ASUS P5KPL-CM 1-11...

  • Seite 24: Installieren Des Kühlkörpers Und Lüfters

    1.6.2 Installieren des CPU-Kühlkörpers und Lüfters Der Intel ® LGA775-Prozessor benötigt eine speziell konzipierte Kühlkörper-Lüfter- Einheit, um eine optimale Wärmekondition und Leistung sicherzustellen. • Wenn Sie einen Boxed Intel ® -Prozessor kaufen, ist die CPU-Lüfter- Kühlkörper-Einheit beigelegt. Wenn Sie eine CPU separat kaufen, ®...
  • Seite 25 Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss am Motherboard. CPU_FAN CPU FAN PWM CPU FAN IN CPU FAN PWR P5KPL-CM P5KPL-CM CPU-Lüfteranschluss Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden! Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. ASUS P5KPL-CM 1-13...

  • Seite 26: Deinstallieren Des Kühlkörpers Und Lüfters

    1.6.3 Deinstallieren des CPU-Kühlkörpers und Lüfters So deinstallieren Sie den CPU-Kühlkörper und Lüfter: Trennen Sie das CPU-Lüfterkabel von dem Anschluss am Motherboard. Drehen Sie jeden Druckstift gegen den Uhrzeigersinn. Ziehen Sie jeweils zwei Druckstifte diagonal nach oben heraus, um die Kühlkörper-Lüfter-Einheit von dem Motherboard zu lösen.
  • Seite 27 Ausrichtung bei Neuinstallation sicherzustellen. Enges Rillenende Das enge Rillenende sollte nach dem Zurücksetzen nach außen zeigen. (Das Bild zeigt die vergrößerte Rillenform an.) Für detaillierte Informationen zur CPU-Lüfterinstallation nehmen Sie bitte die Dokumentation aus dem CPU-Lüfterpaket zur Hand. ASUS P5KPL-CM 1-15...

  • Seite 28: Systemspeicher

    240 Pole im Gegensatz zu einem 184-pol. DDR DIMM-Modul. DDR2 DIMM-Module sind anders gekerbt, so dass sie nicht in einen DDR DIMM- Steckplatz eingesteckt werden können. Die nachstehende Abbildung zeigt die Position der Steckplätze an: P5KPL-CM P5KPL-CM 240-pol. DDR2 DIMM-Steckplätze Kanal Steckplätze Kanal A DIMM_A1...

  • Seite 29: Speicherkonfi Gurationen

    ® • Einige ältere DDR2-800 DIMMs entsprechen evtl. nicht Intel ʼs On-Die-Termination (ODT)-Anforderungen und werden automatisch auf den Betrieb als DDR2-667 heruntergestuft. Wenn dies passiert, wenden Sie sich an Ihren Arbeitsspeicherhändler, um den ODT-Wert des Speichers festzustellen. ASUS P5KPL-CM 1-17...
  • Seite 30 Liste qualifi zierter Anbieter (QVL) DDR2 667 DIMM-Unterstützung Größe Anbieter Modell Marke Seite(n) Teilnr. 256MB Kingston KVR667D2N5/256 Elpida E2508AB-6E-E • • 256MB Kingston KVR667D2N5/256 Kingston D3216TLSAKL3U • • 256MB Kingston KVR667D2N5/256 Infi neon HYB18T256800AF3SW65 33154 • • 512MB Kingston KVR667D2N5/512 Kingston D6408TE8WL-27 •...
  • Seite 31 • • 256MB Qimonda HYS64T32001HU-2.5-A Qimonda HYB18T256800AF25SSS49313 • • 512MB Qimonda HYS64T64020HU-2.5-A Qimonda HYB18T256800AF25SSS25063 • • Corsair CM2X1024-6400 Corsair Heat-Sink Package • • Corsair XMS2-6400 Corsair Heat-Sink Package • • Corsair XMS2-6400 Corsair Heat-Sink Package • • ASUS P5KPL-CM 1-19...
  • Seite 32 U2S12D30TP-8E • • Die aktuelle Liste qualifi zierter Anbieter für DDR2-Speichermodule fi nden Sie auf der ASUS-Webseite (www.asus.com). Seite(n): SS - Einseitig DS - Doppelseitig DIMM-Unterstützung: Unterstützt ein Modul, das in einer Single Channel-Konfi guration in einen beliebigen Steckplatz gesteckt wird.

  • Seite 33: Installieren Eines Dimms

    DIMM-Steckplatz zu entriegeln. DDR2 DIMM-Kerbe Halten Sie das DIMM-Modul beim Drücken der Haltebügel leicht mit Ihren Fingern fest. Das DIMM-Modul könnte plötzlich herausspringen und beschädigt werden. Entfernen Sie das DIMM-Modul vom Steckplatz. ASUS P5KPL-CM 1-21...

  • Seite 34: Erweiterungssteckplätze

    Erweiterungssteckplätze Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. 1.8.1 Installieren einer Erweiterungskarte So installieren Sie eine Erweiterungskarte:...

  • Seite 35: Interruptzuweisungen

    — — — — — Onboard USB 2.0-Controller — — — — — — — gemeins. Onboard HD Audio gemeins. — — — — — — — Onboard LAN — benutzt — — — — — — ASUS P5KPL-CM 1-23...

  • Seite 36: Pci-Steckplätze

    1.8.4 PCI-Steckplätze Die PCI-Steckplätze unterstützen PCI- Karten wie LAN-Karten, SCSI-Karten, USB-Karten und andere Karten, die den PCI-Spezifi kationen entsprechen. Die Abbildung stellt eine in einem PCI- Steckplatz installierte LAN-Karte dar. 1.8.5 PCI Express x1-Steckplatz Das Motherboard unterstützt PCI Express x1-Netzwerkkarten, SCSI- Karten und andere Karen, die den PCI Express-Spezifi...

  • Seite 37: Jumper

    CLRTC P5KPL-CM Normal RTC lösche (Standard) P5KPL-CM RTC RAM löschen • Sie müssen das RTC nicht löschen, wenn das System wegen Übertaktung hängt. Verwenden Sie die C.P.R. (CPU Parameter Recall)-Funktion, wenn ein Systemfehler wegen Übertaktung auftritt. Sie müssen nur das System ausschalten und neu starten, das BIOS stellt automatisch die Standardwerte für die Parametereinstellungen wieder her.

  • Seite 38: Usb-Gerät-Weckfunktion (3-Pol. Ps2_Usbpw)

    S3- und S4-Energiesparmodus (CPU bekommt keinen Strom, DRAM wird langsam aktualisiert, Stromversorgung ist reduziert) auf. PS2_USBPW P5KPL-CM P5KPL-CM USB-Gerät-Weckfunktion • Die USB-Gerät-Weckfunktion benötigt eine Stromversorgung, die 500mA am +5VSB-Leiter für jeden USB-Anschluss liefern kann. Andernfalls lässt sich das System nicht starten.

  • Seite 39: 1.10 Anschlüsse

    Line Out-Anschluss (hellgrün). Dieser Anschluss verbindet mit Kopfhörern oder Lautsprechern. In 4-Kanal-, 6-Kanal- und 8-Kanalkonfi gurationen wird dieser Anschluss zum Frontlautsprecherausgang. Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf. Seitenlautsprecherausgang (grau). Dieser Anschluss verbindet in einer 8-Kanal-Audiokonfi guration mit den Seitenlautsprechern. ASUS P5KPL-CM 1-27...

  • Seite 40: Audio 2-, 4-, 6- Oder 8-Kanalkonfi Guration

    Die Funktionen der Audio-Ausgänge in 2, 4, 6 oder 8-Kanal-Konfi gurationen entnehmen Sie bitte der folgenden Audio-Konfi gurationstabelle. Audio 2-, 4-, 6- oder 8-Kanalkonfi guration Kopfhörer Anschluss 4-Kanal 6-Kanal 8-Kanal 2-Kanal Hellblau Line In Line In Line In Line In Front-Lautsprecher- Front-Lautsprecher- Front-Lautsprecher-...

  • Seite 41: Interne Anschlüsse

    Dieser Anschluss dient zum Verbinden des S/PDIF-Audiomoduls für digitalen Sound. Verbinden Sie das eine Ende des HDMI-Modulkabels mit diesem Anschluss und schließen Sie das Modul an der Rückseite des Systemgehäuses an. P5KPL-CM SPDIF_OUT P5KPL-CM Digitaler Audioanschluss Das S/PDIF-Modul muss separat erworben werden. ASUS P5KPL-CM 1-29...

  • Seite 42: Ide-Anschluss (40-1 Pol. Pri_Ide)

    Verwenden Sie für Ultra DMA 100/66/33 IDE-Geräte ein 80-adriges IDE- Kabel. Falls einer der Gerätejumper auf “Cable-select” eingestellt ist, müssen die anderen Gerätejumper ebenfalls so eingestellt werden. PRI_IDE P5KPL-CM HINWEIS: Richten Sie die rote (Zickzack-)Markierung des IDE- Flachbandkabels auf PIN 1 aus. P5KPL-CM IDE-Anschluss 1-30 Kapitel 1: Produkteinführung...

  • Seite 43: Ich7 Serial Ata-Anschlüsse (7-Pol. Sata1, Sata2, Sata3, Sata4)

    RSATA_RXN4 RSATA_TXN1 RSATA_TXN2 RSATA_TXN3 RSATA_TXN4 RSATA_TXP1 RSATA_TXP2 RSATA_TXP3 RSATA_TXP4 P5KPL-CM SATA-Anschlüsse Rechtwinkliges Ende Verbinden Sie das rechtwinklige Ende des SATA-Signalkabels mit dem SATA-Gerät. Sie können auch das rechtwinklige Ende des SATA-Signalkabels mit dem integrierten SATA-Anschluss verbinden, um mechanische Konfl ikte mit großen Grafi kkarten zu vermeiden.
  • Seite 44 USB 2.0-Spezifi kation, welche Verbindungen mit einer Geschwindigkeit von bis zu 480 Mbps ermöglicht. USB78 P5KPL-CM USB56 P5KPL-CM USB 2.0-Anschlüsse Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das Motherboard beschädigt! Das USB 2.0-Modul muss separat erworben werden. Audioanschluss für optische Laufwerke (4-pol. CD) Mit diesen Anschlüssen können Sie Stereo-Audiosignale von Quellen wie...

  • Seite 45: Cpu-, Gehäuse- Und Netzteillüfteranschlüsse

    Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard- Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse! CHA_FAN CPU_FAN CPU FAN PWM CPU FAN IN CPU FAN PWR PWR_FAN Rotation +12V P5KPL-CM P5KPL-CM Lüfteranschlüsse Nur der CPU-Lüfteranschluss unterstützt die Q-Fan-Funktion. ASUS P5KPL-CM 1-33...

  • Seite 46: Gehäuseeinbruchsanschluss (4-1 Pol. Chassis)

    Gehäuseeinbruchserkennung verwenden möchten. P5KPL-CM CHASSIS (Standard) P5KPL-CM Gehäuseeinbruchsanschluss Fronttafel-Audiosockel (10-1 pol. AAFP) Dieser Anschluss dient zum Verbinden eines Fronttafel-Audio E/A-Moduls, das an der Fronttafel des Computers befestigt wird und entweder HD Audio oder den herkömmlichen AC ʻ97 Audiostandard unterstützt.
  • Seite 47 +5 Volt +5V Standby +5 Volt +12 Volt +5 Volt +12 Volt P5KPL-CM ATX-Netzanschluss Erde +3 Volt • Es wird empfohlen, ein Für ein komplett konfi guriertes System empfehlen wir ein Netzteil, welches die ATX 12 V-Spezifi kation 2.0 (oder neuere Version) unterstützt und mindestens eine Leistung von 400 W liefern kann.
  • Seite 48 Dieser Anschluss unterstützt mehrere Gehäuse-gebundene Funktionen. PLED PWRBTN F_PANEL P5KPL-CM +HD LED RESET P5KPL-CM Systemtafelanschluss • • Systemstrom-LED (2-pol. PWRLED) Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom-LED leuchtet, wenn Sie das System einschalten.
  • Seite 49 Dieses Kapitel erklärt Ihnen, wie Sie die Systemeinstellungen über die BIOS- Setupmenüs ändern. Hier fi nden Sie auch ausführliche Beschreibungen der BIOS-Parameter. BIOS-Setup...

  • Seite 50: Verwalten Und Aktualisieren Des Bios-Setup

    Die folgenden Dienstprogramme helfen Ihnen, das Basic Input/Output System (BIOS)-Setup des Motherboards zu verwalten und zu aktualisieren. ASUS EZ Flash 2 (Aktualisiert das BIOS im DOS über eine Diskette, einen USB Flash-Speicher oder die Motherboard Support-CD.) ASUS AFUDOS (Aktualisiert das BIOS über eine bootfähige Diskette im DOS-Modus.)

  • Seite 51: Rechtsklicken Sie Auf Diskettenlaufwerk Und Klicken Sie Auf

    2.1.2 ASUS EZ Flash 2-Programm Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne langwierig von einer Diskette starten und ein auf DOS basierendes Programm verwenden zu müssen. EZ Flash 2 ist in der BIOS-Firmware integriert und kann durch Drücken von <Alt>...

  • Seite 52: Afudos-Programm

    Drücken Sie die <Eingabetaste>. Das Programm kopiert die vorliegende BIOS-Datei auf die Diskette. A:\>afudos /oOLDBIOS1.rom AMI Firmware Update Utility - Version 1.19(ASUS V2.07(03.11.24BB)) Copyright (C) 2002 American Megatrends, Inc. All rights reserved. Reading fl ash ..done Write to fi le..ok A:\>...

  • Seite 53: Aktualisieren Der Bios-Datei

    Aktualisieren der BIOS-Datei So aktualisieren Sie die BIOS-Datei mit Hilfe des AFUDOS-Programms: Besuchen Sie die ASUS-Website (www.asus.com), um die neueste BIOS- Datei für Ihr Motherboard herunterzuladen. Speichern Sie die BIOS-Datei auf eine bootfähige Diskette. Schreiben Sie den BIOS-Dateinamen auf ein Blatt Papier. Bei der DOS- Eingabeaufforderung müssen Sie den genauen BIOS-Dateinamen eingeben.

  • Seite 54: Asus Crashfree Bios 3-Programm

    2.1.4 ASUS CrashFree BIOS 3-Programm ASUS CrashFree BIOS 3 ist ein Auto-Wiederherstellungs-Dienstprogramm, das Ihnen erlaubt, die BIOS-Datei wiederherzustellen, falls sie versagt oder während des Aktualisierungsvorgangs beschädigt wurde. Sie können eine beschädigte BIOS-Datei über die Motherboard Support-CD oder eine Diskette/ einen USB- Speicherstick mit der aktuellen BIOS-Datei aktualisieren.

  • Seite 55: Wiederherstellen Des Bios Von Der Support-Cd

    BIOS wird aktualisiert. Starten Sie das System nach der Aktualisierung neu. • ASUS CrashFree BIOS 3 wird nur von USB-Speichersticks im FAT 32/16/12- Format mit Einzelpartition unterstützt. Der Speicher sollte kleiner als 8GB sein. • Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet...

  • Seite 56: Asus Update-Programm

    2.1.5 ASUS Update-Programm Das ASUS Update-Programm gestattet Ihnen, das Motherboard BIOS in der Windows ® -Umgebung zu verwalten, zu speichern und zu aktualisieren. Mit dem ASUS Update-Programm können Sie: • die vorliegende BIOS-Datei speichern • die aktuellste BIOS-Datei vom Internet herunterladen •...

  • Seite 57: Aktualisieren Des Bios Über Das Internet

    So aktualisieren Sie das BIOS über das Internet: Starten Sie das ASUS Update-Programm unter Windows ® , indem Sie auf Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update-Hauptfenster erscheint daraufhin. Wählen Sie die Option BIOS über Wählen Sie die Ihnen das Internet aktualisieren aus am nächsten gelegene...

  • Seite 58: Aktualisieren Des Bios Über Eine Bios-Datei

    Sie es bitte regelmäßig. Aktualisieren des BIOS über eine BIOS-Datei So aktualisieren Sie das BIOS über eine BIOS-Datei: Starten Sie das ASUS Update-Programm unter Windows ® , indem Sie auf Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken.

  • Seite 59: Bios-Setupprogramm

    Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS- Datei für Ihr Motherboard herunterzuladen. ASUS P5KPL-CM 2-11...

  • Seite 60: Bios-Menübildschirm

    2.2.1 BIOS-Menübildschirm Menüelemente Menüleiste Konfi gurationsfelder Allgemeine Hilfe Use [ENTER], [TAB] System Time [20:46:08] or [SHIFT-TAB] to System Date [Fri 02/08/2002] select a fi eld. Legacy Diskette A [1.44M, 3.5 in] Use [+] or [-] to Primary IDE Master :[Not Detected] confi...

  • Seite 61: Menüelemente

    Drücken Sie die Oben-/Unten-Pfeiltasten oder Bild auf-/Bild ab-Tasten, um die Pop-up-Fenster weiteren Elemente auf dem Bildschirm anzeigen zu lassen. Bildlaufl eiste 2.2.9 Allgemeine Hilfe In der oberen rechten Ecke des Menübildschirms steht eine Kurzbeschreibung des gewählten Elements. ASUS P5KPL-CM 2-13...

  • Seite 62: Main-Menü

    Main-Menü Das Main-Menü erscheint und gibt Ihnen einen Überblick über die Grundinformationen zum System, wenn Sie das BIOS Setup-Programm öffnen. Im Abschnitt “2.2.1 BIOS-Menübildschirm” fi nden Sie Informationen zu Menüelementen und Navigationsanweisungen. System Time [20:46:57] Use [ENTER], [TAB] System Date [Fri 02/08/2002] or [SHIFT-TAB] to Legacy Diskette A...

  • Seite 63: Primäre, Dritte Und Vierte Master/Slave

    Die Datenübertragung von und zu einem Gerät geschieht in mehreren Sektoren auf einmal, wenn Sie [Auto] wählen. Die Datenübertragung von und zu einem Gerät geschieht jedes Mal nur in einem Sektor, wenn Sie [Disabled] wählen. Konfi gurationsoptionen: [Disabled] [Auto] ASUS P5KPL-CM 2-15...

  • Seite 64: Ide Confi Guration

    PIO Mode [Auto] Hier können Sie den PIO-Modus auswählen. Konfi gurationsoptionen: [Auto] [0] [1] [2] [3] [4] DMA Mode [Auto] Hier können Sie den DMA-Modus auswählen. Konfi gurationsoptionen: [Auto] SMART Monitoring [Auto] Hier können Sie die Smart-Überwachung (die Self Monitoring Analysis and Report- Technologie) einstellen.

  • Seite 65: System Information

    Installed Size: 512MB Usable Size: 503MB AMI BIOS Das Element zeigt die automatisch ermittelten Informationen zum BIOS an. Processor Das Element zeigt die automatisch ermittelte CPU-Spezifi kation an. System Memory Das Element zeigt die automatisch ermittelten Informationen zum Arbeitsspeicher ASUS P5KPL-CM 2-17...

  • Seite 66: Advanced-Menü

    Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für die CPU und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. JumperFree Confi guration USB Confi guration Adjust system frequency/voltage CPU Confi...

  • Seite 67: Dram Frequency [Auto]

    Konfi gurationsoptionen (für 1066MHz FSB CPU): [Auto] [667MHz] [800 MHz] [1066 MHz] Konfi gurationsoptionen (für 800MHz FSB CPU): [Auto] [667MHz] [800 MHz] Die Auswahl einer sehr hohen DRAM-Frequenz kann u.U. zu einem unstabilen System führen! Wenn dies auftritt, holen Sie bitte die Standardeinstellungen zurück. ASUS P5KPL-CM 2-19...

  • Seite 68: Usb Confi Guration

    1.8V Dual Over Voltage [Auto] Konfi gurationsoptionen: [Auto] [1.80V] [2.00V] [2.25V] 1.5V Over Voltage [Auto] Konfi gurationsoptionen: [Auto] [1.5V] [1.6V] VTT_CPU Over Voltage [Auto] Konfi gurationsoptionen: [Auto] [1.2V] [1.3V] 1.25V Over Voltage [Auto] Konfi gurationsoptionen: [Auto] [1.25V] [1.4V] 2.4.2 USB Confi guration Die Elemente in diesem Menü...
  • Seite 69 [Auto] eingestellt ist, werden USB-Massenspeichergeräte mit weniger als 530MB Speicherplatz als Diskettenlaufwerk emuliert und behalten ebenfalls die Eigenschaften einer Festplatte. Bei der Einstellung auf [Forced FDD] wird der USB-Massenspeicher als Boot-Diskettenlaufwerk verwendet.. Konfi gurationsoptionen: [Auto] [Floppy] [Forced FDD] [Hard Disk] [CDROM] ASUS P5KPL-CM 2-21...

  • Seite 70: Cpu Confi Guration

    2.4.3 CPU Confi guration Die Werte in diesem Menü zeigen die vom BIOS automatisch erkannten CPU- bezogene Informationen an. Confi gure advanced CPU settings Options Options Module Version: 3C.0E Manufacturer: Intel Auto Brand String: Intel(R)Core(TM)2 CPU 6300 @ 1.86GHz MANUAL Frequency : 1.86GHz FSB Speed...
  • Seite 71 Hier können Sie die Enhanced Intel ® SpeedStep ® -Technologie einstellen. Mit [Enabled] können Sie in den Energieeinstellungen des Betriebssystem die EIST- Funktion aktivieren. Wählen Sie [Disabled], wenn Sie die EIST-Funktion nicht nutzen wollen. Konfi gurationsoptionen: [Enabled] [Disabled] ASUS P5KPL-CM 2-23...

  • Seite 72: Chipset

    2.4.4 Chipset Im Chipsatz-Menü können Sie die erweiterten Chipsatzeinstellungen ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um das Untermenü anzeigen zu lassen. Confi gure North Bridge Advanced Chipset Settings features. WARNING: Setting wrong values in below sections may cause system to malfunction.

  • Seite 73: South Bridge Confi Guration

    Konfi gurationsoptionen: [Azalia] [All Disabled] Front Panel Support Type [HD Audio] Hier können Sie den Modus des Fronttafelaudioanschlusses (AAFP) auf Legacy ACʼ97 oder High-Defi nition Audio einstellen, je nachdem, welcher Audiostandard vom Fronttafelmodul unterstützt wird. Konfi gurationsoptionen: [AC97] [HD Audio] ASUS P5KPL-CM 2-25...

  • Seite 74: Onboard Devices Confi Guration

    2.4.5 Onboard Devices Confi guration Confi gure Win627DHG-A Super IO Chipset Onboard PCIEX GBE LAN_ Enable/Disable Onboard PCIE GbE LAN [Enabled] LAN Option ROM [Disabled] Serial Port1 Address [3F8/IRQ4] Parallel Port Address [378] Parallel Port Mode [ECP] ECP Mode DMA Channel [DMA3] Parallel Port IRQ [IRQ7]...

  • Seite 75: Pci Pnp

    Konfi gurationsoptionen: [No] [Yes] Palette Snooping [Disabled] Wenn Sie [Enabled] wählen, dann teilt die Pallete Snooping-Funktion den PCI- Geräten mit, dass eine ISA-Grafi kkarte in dem System installiert ist, damit diese Karte richtig funktionieren kann. Konfi gurationsoptionen: [Disabled] [Enabled] ASUS P5KPL-CM 2-27...

  • Seite 76: Power-Menü

    IRQ-xx assigned to [PCI Device] Wenn Sie [PCI Device] wählen, wird der spezifi sche IRQ für die Verwendung von PCI/PnP-Geräten freigehalten. Wenn Sie [Reserved] wählen, dann wird dieser IRQ für alte ISA-Geräte reserviert. Konfi gurationsoptionen: [PCI Device] [Reserved] Power-Menü Die Elemente im Power-Menü gestatten Ihnen, die Einstellungen für das ACPI und APM (Advanced Power Management) zu ändern.

  • Seite 77: Apm Confi Guration

    Bei der Einstellung auf [Enabled] können Sie das System über eine PCI- oder LAN-Karte aus dem S5-Zustand wecken lassen. Konfi gurationsoptionen: [Disabled] [Enabled] Power On By PCIE Devices [Disabled] Hier können Sie festlegen, ob das System durch eine PCI Express-Karte eingeschaltet werden kann. Konfi gurationsoptionen: [Disabled] [Enabled] ASUS P5KPL-CM 2-29...

  • Seite 78: Hardware Monitor

    Lüfter nicht mit dem Lüfteranschluss am Motherboard verbunden ist, wird “N/A” in dem Feld angezeigt. Wählen Sie [Ignored], wenn Sie die erkannten Temperaturwerte nicht anzeigen lassen möchten. CPU Q-Fan Control [Disabled] Hier können Sie die intelligente ASUS Q-Fan-Funktion aktivieren oder deaktivieren. Konfi gurationsoptionen: [Disabled] [Enabled] 2-30 Kapitel 2: BIOS-Setup...

  • Seite 79: Chassis Fan Speed [Xxxxrpm] Oder [N/A] Oder [Ignored]

    1st ~ xxth Boot Device [1st Floppy Drive] Diese Elemente bestimmen die Bootgerätepriorität der verfügbaren Geräte. Die Anzahl der auf diesem Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab. Konfi gurationsoptionen: [xxxxx Drive] [Disabled] ASUS P5KPL-CM 2-31...

  • Seite 80: Boot Settings Confi Guration

    Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfi gurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2™-Funktion zu verwenden. Add On ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen.

  • Seite 81: Security

    Wenn Sie Ihr BIOS-Kennwort vergessen, können Sie es löschen, indem Sie das CMOS Real Time Clock (RTC)-RAM löschen. Siehe Abschnitt 1.9 “Jumper”. Nachdem Sie ein Supervisor-Kennwort eingerichtet haben, werden die anderen Elemente angezeigt, damit Sie die anderen Sicherheitseinstellungen ändern können. ASUS P5KPL-CM 2-33...

  • Seite 82: Change User Password

    <Enter> to change Security Settings password. <Enter> again to Supervisor Password : Not Installed disabled password. User Password : Not Installed Change Supervisor Password User Access Level [Full Access] Change User Password Clear User Password Password Check [Setup] Select Screen User Access Level [Full Access] Hier können Sie die Zugriffseinschränkungen für die Setup-Elemente einstellen.

  • Seite 83: Tools-Menü

    (C)Copyright 1985-2007, American Megatrends, Inc. ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen.

  • Seite 84: Exit-Menü

    Exit-Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen oder abgesicherten Standardwerte für die BIOS-Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. Exit Options Exit system setup after saving the Exit & Save Changes changes. Exit & Discard Changes Discard Changes F10 key can be used for this operation.

  • Seite 85: Kapitel 3: Software-Unterstützung

    Dieses Kapitel beschreibt den Inhalt der Support-CD, die dem Motherboard-Paket beigelegt ist. Software- Unterstützung...

  • Seite 86: Installieren Eines Betriebssystems

    Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-CD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). 3.2.1 Ausführen der Support-CD Legen Sie die Support-CD in das optische Laufwerk. Die CD zeigt automatisch das Treibermenü...

  • Seite 87: Drivers-Menü

    3.2.2 Drivers-Menü Das Drivers-Menü zeigt die verfügbaren Gerätetreiber, wenn das System installierte Geräte erkennt. Installieren Sie die nötigen Treiber, um die Geräte zu aktivieren. ASUS InstAll-Drivers Installation Wizard Installiert den ASUS InstAll-Treiberinstallationsassistenten. Intel Chipset Inf Update Program ® Installiert das Intel Chipset Inf-Aktualisierungsprogramm.

  • Seite 88: Utilities-Menü

    Motherboard unterstützt. ASUS InstAll-Installation Wizard for Utilities Installiert alle Anwendungen über den Installationsassistenten. ASUS Update Das ASUS Update-Hilfsprogramm gestattet Ihnen, das Motherboard-BIOS in der Windows ® -Umgebung zu aktualisieren. Dieses Hilfsprogramm benötigt eine Internet- verbindung, entweder durch ein Netzwerk oder einen Internet Service Provider (ISP).

  • Seite 89: Asus Kontaktdaten

    3.2.4 ASUS Kontaktdaten Klicken Sie auf den Tab Contact, um die ASUS Kontaktinformationen anzuzeigen. Sie fi nden diese Informationen auch auf der ersten Innenseite der Benutzeranleitung. ASUS P5KPL-CM...
  • Seite 90 Kapitel 3: Software-Unterstützung...
