Bevor die verschiedenen Einstellungen gemacht werden, ist zu prufen,
ob alle Drahte ordnungsgemaß angeschlossen sind. Die Einrichtung
durch Betatigung des Schaltknopfes „marche" (I) unter Strom setzen

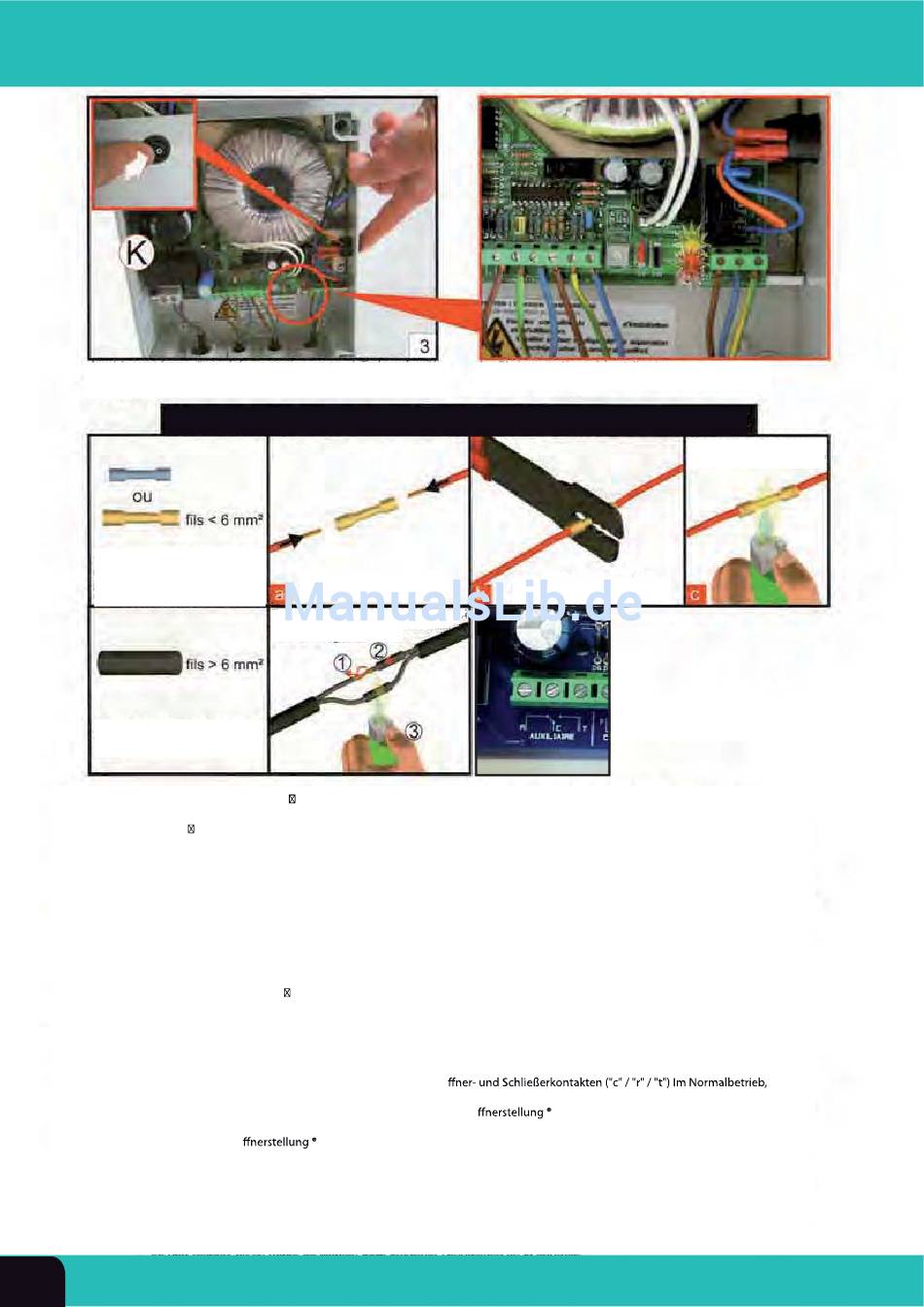

Anbringen des zuruckziehbaren Mantels und der feuchtigkeistsfesten Anschlusshulsen
Die blauen Anschlusshulsen sind
fur die Drahte des
Anschlagkontaktaufnehmers zu
benutzen und die gelben fur die
Motoranschlussdrahte mit
Querschitt unter 6mm2
Der zuruckziehbare Mantel ist
fur die Motoranschlusskabel
mit Querschnitt uber 6mm2
zu benutzen
INFORMATIONEN ZUM STEUERGERA T AN1030
Montageanweisungen ( Stromanschlusse und Einstellungen) sind dem Merkblatt zu entnehmen
1- KOMPATIBILITA T:
Fur den Motor PL 3200 eine ATO-Sicherung 7.5A verwenden (Kfz-Sicherung).
Fur den Motor PL 2010 eine ATO-Sicherung 4A verwenden (Originalsicherung); bei Doppelmotor eine ATO-Sicherung 7.5A verwenden.
NICHT KOMPATIBEL mit den Motoren DL1300 und DL3000 (mechanische Anschlagregler); fur diese das Steuergerat AN1010 verwenden.
2- STROMVERSORGUNG 240 V Wechselstrom:
Klemmbrett ganz rechts auf der Karte (jeder andere Anschluss bewirkt eine Zerstorung).
Anlage unter Spannung angezeigt durch grune Diode (standiges Leuchten) rechts auf der Karte.
3- ZWANGSLAUF: (roter Schalter)
Eingabe Kontaktaufnehmer gesperrt
Uberlasterkennung unwirksam
ACHTUNG: Bei Zwangslauf sind die Anschlagregler neu zu programmieren.
4- LEUCHTDIODE "MOTORAKTIVITA T": (kleine grune Diode oberhalb des Aufnehmer-Klemmbretts) Motor ausgeschaltet: Diode aus oder leuchtend
Motor eingeschaltet und Kontaktaufnehmer funktioniert: Diode blinkt gleichmaßig
Motor eingeschaltet, aber Kontaktaufnehmer funktioniert nicht: Diode blinkt nicht oder ist aus
Anm.: Bei einer Betriebsstorung (Normal- oder Programmbetrieb) stoppt der Motor und die rote Leuchtdiode "Uberlast" blinkt; die Anschlusse und die
Kontak- taufnehmer-Verbindungen uberprufen.
5- ZUSATZRELAIS: (zur Aktivierung einer Elektrolyse- oder sonstigen Einrichtung)
Beschreibung: Trockenkontakt 3A / 30 V Gleichstrom, mit Wechsler-, O
Rollade ganz ausgefahren: Relais in Schließerstellung (t)
Im Normalbetrieb, Rollade teilweise ausgefahren oder eingerollt: Relais in O
im Zwangsbetrieb folgt das Relais der letzten Schlusselschalterrichtung:
Richtung Einrollen: Relais in O
Richtung Ausrollen: Relais in Schließerstellung (t)
6- SCHALTKASTENBEFESTIGUNG:
Zur Befestigung des Schaltkastens sind die 4 Locher an den 4 Ecken des Kastens zu benutzen (konische Locher, die eine Zentrierung
der Schrauben er- moglichen).
Jede andere Befestigungsart kann die Garantie ungultig machen.
Losberger France S.A.S WALTER PISCINE – walterpiscine@walter.fr – www.walter-piscine.com
8
Z.I. BP 58 F-67172 BRUMATH Cedex - Tel. +33 390 295 100 – Fax +33 390 295 119
Die Drahte in die Anschlusshulse
schiebe
Den Mantel uber die Drahte ziehen,
die beiden Adern miteinander
verknoten und den Mantel
daruberschieben
Anschließend
den Mantel etwas anwarmen
PL3200
PL2010
Die rote und die gelbe Leuchtdiode mussen blinken.
Ist das nicht der fall, sind die Elektroanschlusse zu uberprufen.
Die Drahte mit einer
Crimpzange festsetzen
REPOS COMMUN TRAVAIL
7,5 A
4 A
Leicht anwarmen, um
die Verbindung dicht
zu machen
Anschließen an
Elektrolyseeinheit
7,5 A
