Gerätebeschreibung
Leuchtdiodenanzeige

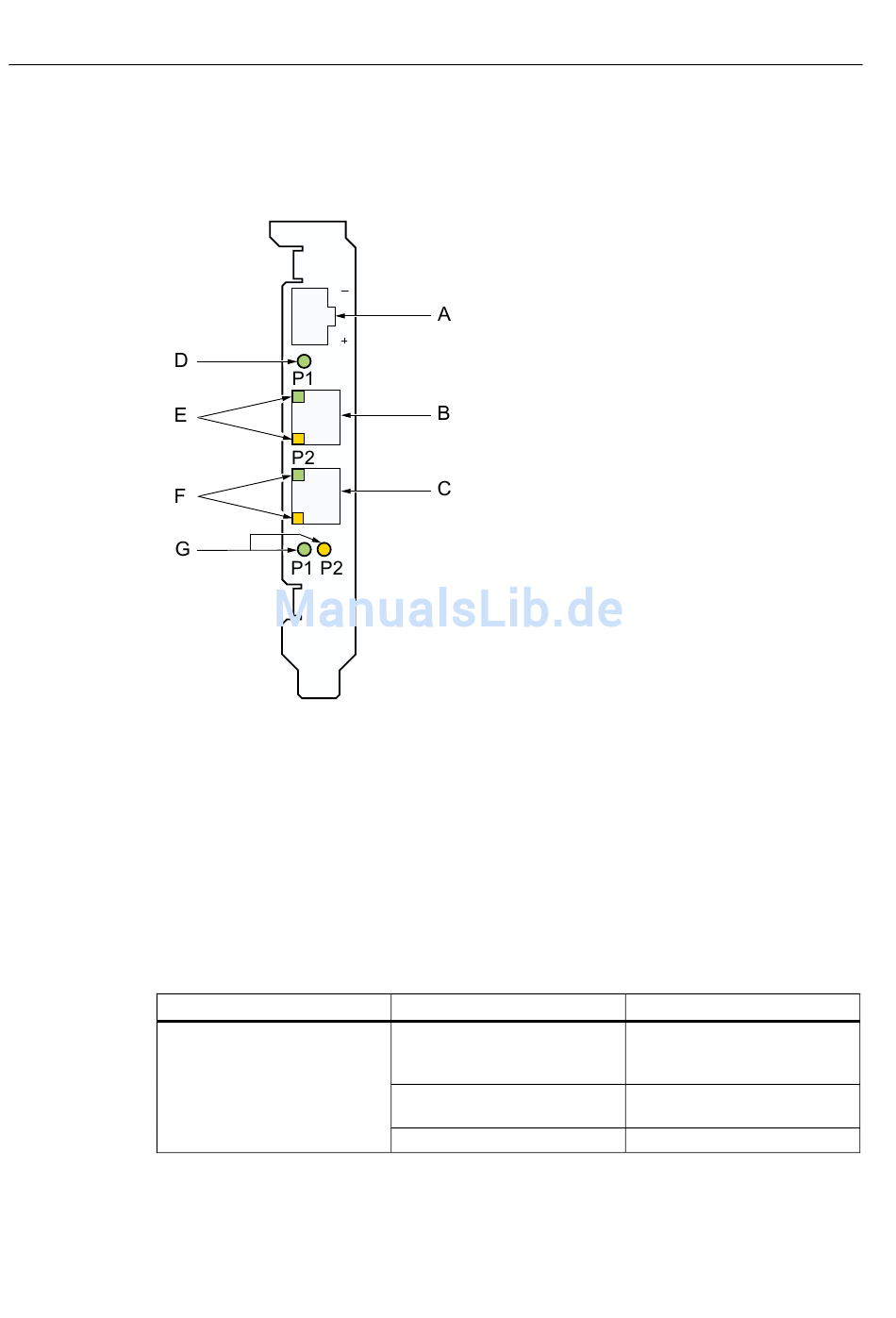

Folgende Darstellung zeigt die Frontplatte des Kommunikationsprozessors CP 1623:
A Anschlussbuchse externe Versorgungsspannung
B Port 1
C Port 2
D Power-/Fehler-LED
E 2 Port-LEDs für Port 1
F 2 Port-LEDs für Port 2
G LEDs für die Anzeige der Übertragungsgeschwindigkeit von Port 1 und Port 2
Die Tabelle beschreibt die Leuchtdiodenanzeigen der Betriebszustände:
Power-/ Fehler-LED
10
LED
aus
grün
rot (blinkend)
Anzeige
Keine externe
Versorgungsspannung
angeschlossen, keine Störung
Externe Versorgungsspannung
angeschlossen
Fehlerzustand der Baugruppe
