Bedienungsanleitung Filtersteuerung POOL-Control-40M.net Seite 9 (36)

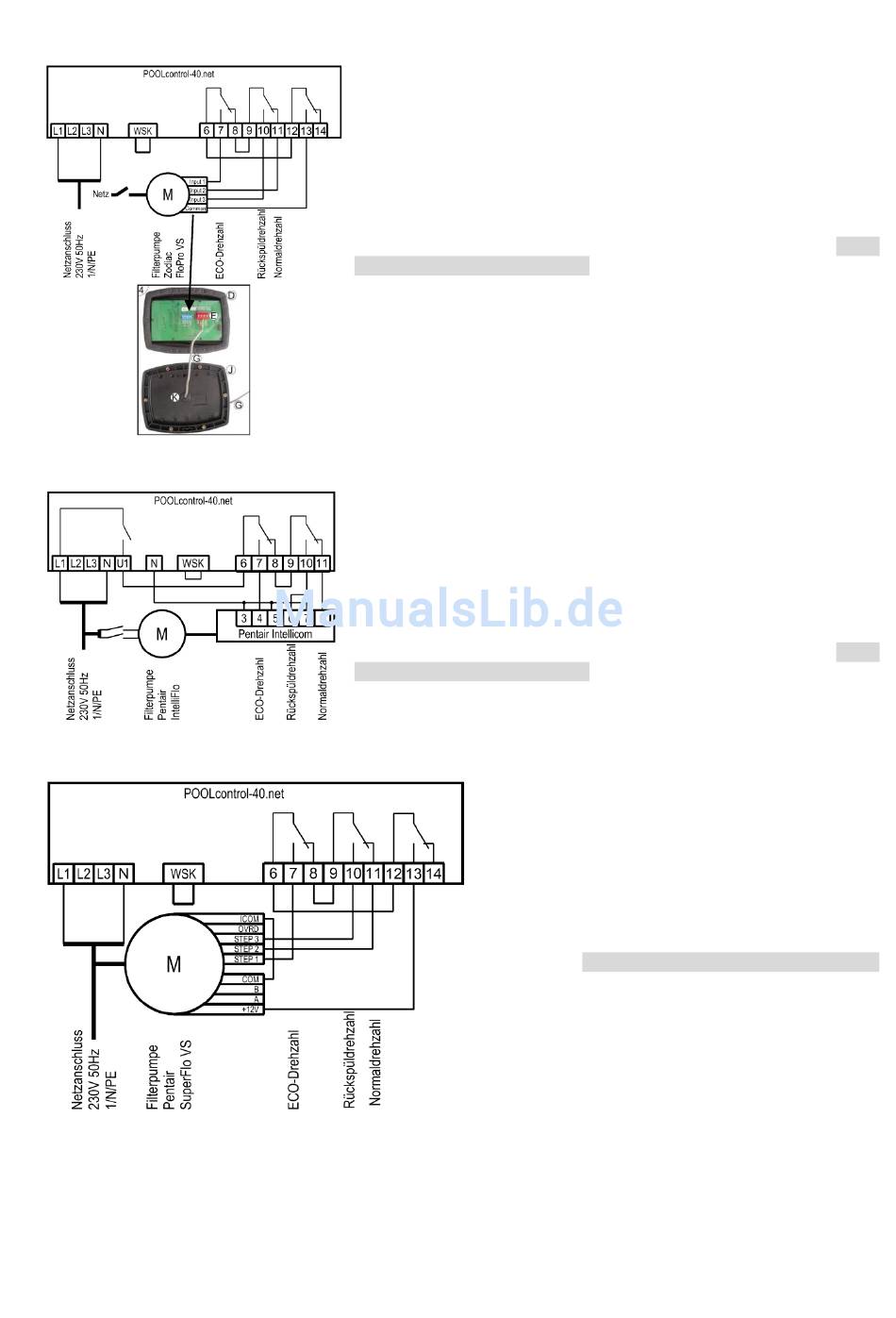

Netzanschluss bei Verwendung einer Zodiac FloPro VS Pumpe
Netzanschluss bei Verwendung einer Pentair IntelliFlo Pumpe
Netzanschluss bei Verwendung einer Pentair SuperFlo VS Pumpe
Eine Zodiac FloPro VS Pumpe kann direkt an die PC-40 angeschlos-
sen werden. Die Drehzahlsteuerung wird an die Klemmen 6-12 ange-
schlossen.
Die Spannungsversorgung für die Pumpe muss separat aus dem
Stromnetz erfolgen und kann nicht von der PC-40 bereitgestellt wer-
den.
Zwischen den beiden Klemmen WSK (Wicklungsschutzkontakt)
muss eine Brücke eingelegt sein.
Im Konfigurationsmenü muss für die Filterpumpe die Option Filter-
pumpe - Typ: geregelte Pumpe gewählt werden.
Die Bedienungsanleitung der Pumpe ist unbedingt zu beachten!
In der Pumpe wird die Drehzahlregelung an den dafür vorgesehenen
Klemmen auf der Rückseite der Benutzerschnittstelle angeschlossen.
Den Drehzahlstufen 1 bis 3 müssen die gewünschten Drehzahlen für
ECO-Betrieb (Stufe 1), Normalbetrieb (Stufe 2) und Rückspülbetrieb
(Stufe 3) zugewiesen werden.
Eine IntelliFlo Pumpe kann mit Hilfe der Pentair Intellicom-Steuerung
von der PC-40 angesteuert werden.
Die Spannungsversorgung für die Pumpe muss separat aus dem
Stromnetz erfolgen und kann nicht von der PC-40 bereitgestellt wer-
den.
Zwischen den beiden Klemmen WSK (Wicklungsschutzkontakt)
muss eine Brücke eingelegt sein.
Im Konfigurationsmenü muss für die Filterpumpe die Option Filter-
pumpe - Typ: geregelte Pumpe gewählt werden.
Die Bedienungsanleitung der Pumpe ist unbedingt zu beachten!
Eine SuperFlo VS Pumpe kann von der PC-40 an-
gesteuert werden.
Die Spannungsversorgung für die Pumpe muss
separat aus dem Stromnetz erfolgen und kann nicht
von der PC-40 bereitgestellt werden.
Zwischen den beiden Klemmen WSK (Wicklungs-
schutzkontakt) muss eine Brücke eingelegt sein.
Im Konfigurationsmenü muss für die Filterpumpe
die Option Filterpumpe - Typ: geregelte Pumpe
gewählt werden.
Die Bedienungsanleitung der Pumpe ist unbedingt
zu beachten!
