Bedienungsanleitung Filtersteuerung POOL-Control-40M.net Seite 11 (36)

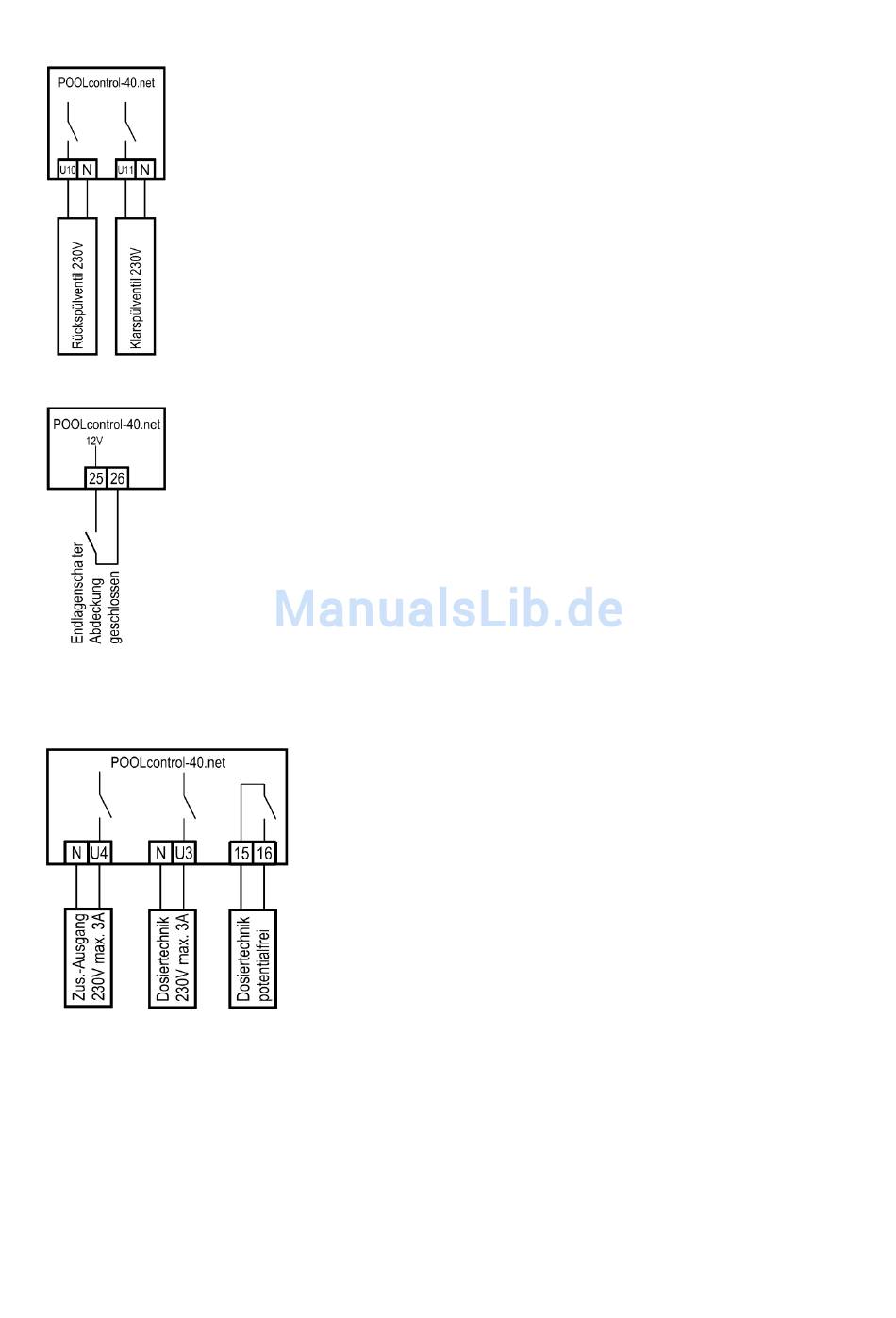

Anschluss der Stangenventile für Rückspülung
An die Klemmen U10 und N kann ein 230V Stangenventil für Rückspülen angeschlossen
werden.
An die Klemmen U11 und N kann ein 230V Stangenventil für Klarspülen angeschlossen
werden.
Beide Ventile werden durch die interne Rückspülsteuerung gesteuert.
Heizung und Dosiertechnik sind während des Rück- und Klarspülvorgangs gesperrt.
Anschluss eines Abdeckungs-Endschalters
An die Klemmen 25 und 26 kann ein Endschalter der Schwimmbadabdeckung angeschlos-
sen werden, der bei geschlossener Abdeckung automatisch den ECO-Betrieb startet.
Die Klemmen führen Sicherheitskleinspannung.
Anschluss von Unterwasserbeleuchtung, Flockungspumpe, Dosiertechnik
An
Klemme
U4
kann
Scheinwerfer) angeschlossen werden, das mit einer eigenen Schaltuhr in
der Steuerung beliebig ein- und ausgeschaltet werden kann. Da dieser
Ausgang konfigurierbar ist, kann er auch zur Steuerung einer Flockungs-
pumpe verwendet werden.
An Klemme U3 kann ein zusätzliches 230V-Gerät (z.B. Dosiertechnik) an-
geschlossen werden, das im Filterbetrieb zusammen mit der Filterpumpe
eingeschaltet wird.
Zwischen den Klemmen 15 und 16 liegt im Steuergerät ein potentialfreier
Relaiskontakt. Dieser kann zur Ansteuerung zusätzlicher Dosiertechnik
verwendet werden (er ist während des Filterbetriebes geschlossen).
Dieser Kontakt kann mit max. 230V/4A belastet werden.
ein
230V-Zusatzgerät
(z.B.
Unterwasser-
