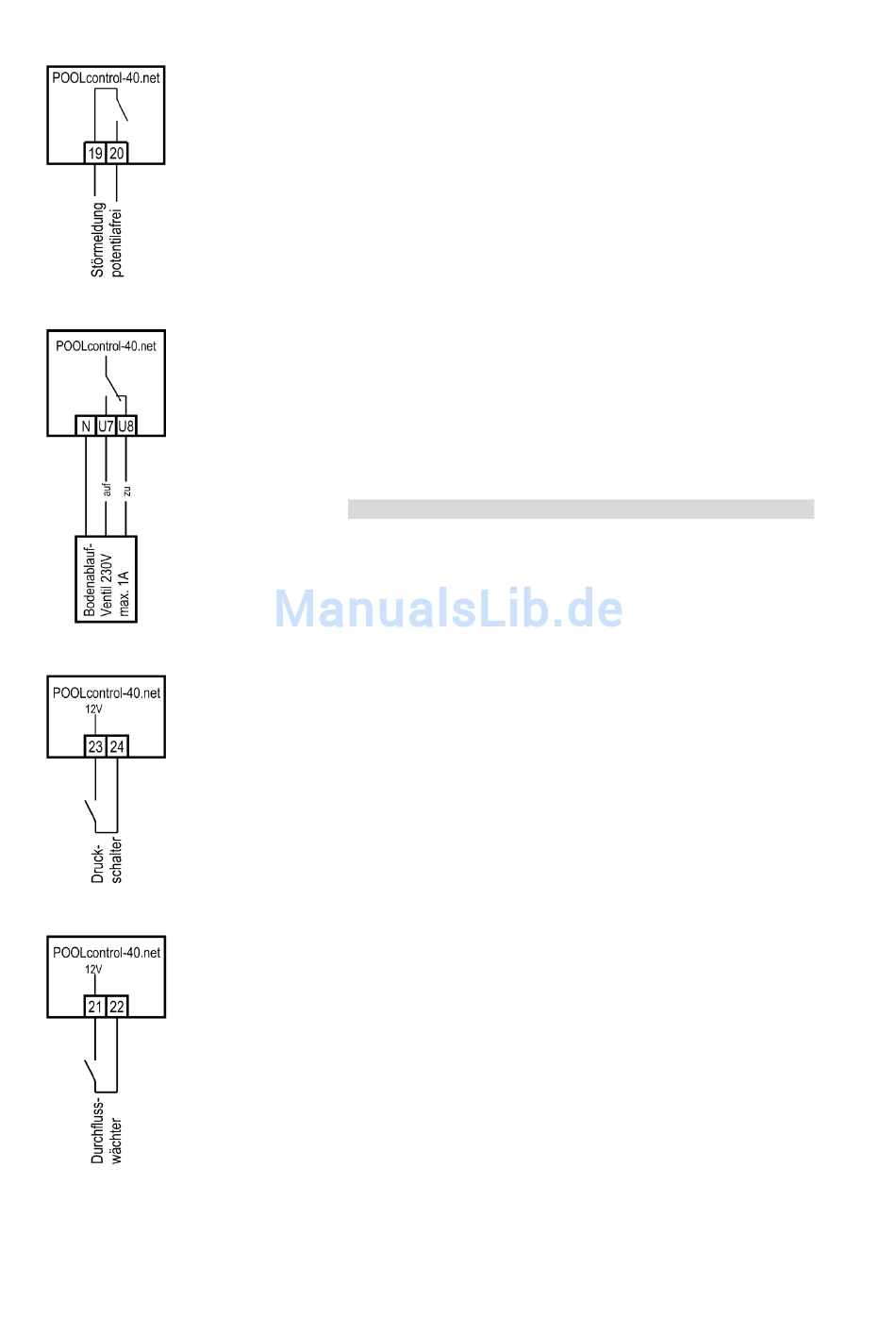

Anschluss einer Störmeldung
An die potentialfreien Klemmen 19 und 20 kann eine externe Störmeldung angeschlossen
werden. Dieser Kontakt kann mit max. 230V/4A belastet werden.
Anschluss eines Bodenablauf-Ventils (ECO-Ventil)
An die Klemmen U7 und U8 kann ein Bodenablauf-Ventil (ECO-Ventil) oder ein Ventil zur
seitlichen Wasserentnahme angeschlossen werden. Ein 2-Wege-Ventil wird an die Klem-
men U7 und N angeschlossen. Bei einem 3-Wege-Ventil wird die Klemme U7 für „AUF" und
die Klemme U8 für „ZU" verwendet. Dieser Kontakt kann mit max. 230V/1A belastet wer-
den.
Bei ECO-Betrieb wird dieses Ventil bei Schwimmbädern mit Überlaufrinne geöffnet, um
Verdunstungsverluste zu minimieren.
Falls dieses Ventil auch bei der Rückspülung geöffnet werden soll, muss im Konfigurati-
onsmenü die Option Rückspülung – Bodenablauf: Rückspülung mit Bodenablauf gewählt
werden.
Anschluss eines Druckschalters
An die Klemmen 23 und 24 kann ein Druckschalter angeschlossen werden, der in der
Druckleitung oder im Manometeranschluss des Zentralventils installiert wird. Wenn der po-
tentialfreie Kontakt des Druckschalters mindestens 10 Sekunden geschlossen ist, startet
der Rückspülvorgang.
Die Klemmen führen Sicherheitskleinspannung.
Anschluss eines Durchflusswächters
Statt der werksseitig zwischen den Klemmen 21 und 22 eingefügten Brücke kann ein
Durchflusswächter oder ein Druckwächter angeschlossen werden, um die Pumpe zusätzlich
vor Trockenlauf zu schützen. Sein Kontakt muss im Filterbetrieb spätestens 10 Sekunden
(Werkseinstellung, Einstellbereich 5-60 sek.) nach Anlaufen der Filterpumpe geschlossen
sein, sonst wird die Filterpumpe ausgeschaltet und die Störmeldelampe leuchtet auf. Im
Rückspülbetrieb wird dieser Kontakt nicht abgefragt.
Die Klemmen führen Sicherheitskleinspannung.
