Bedienungsanleitung Filtersteuerung POOL-Control-40M.net Seite 8 (36)

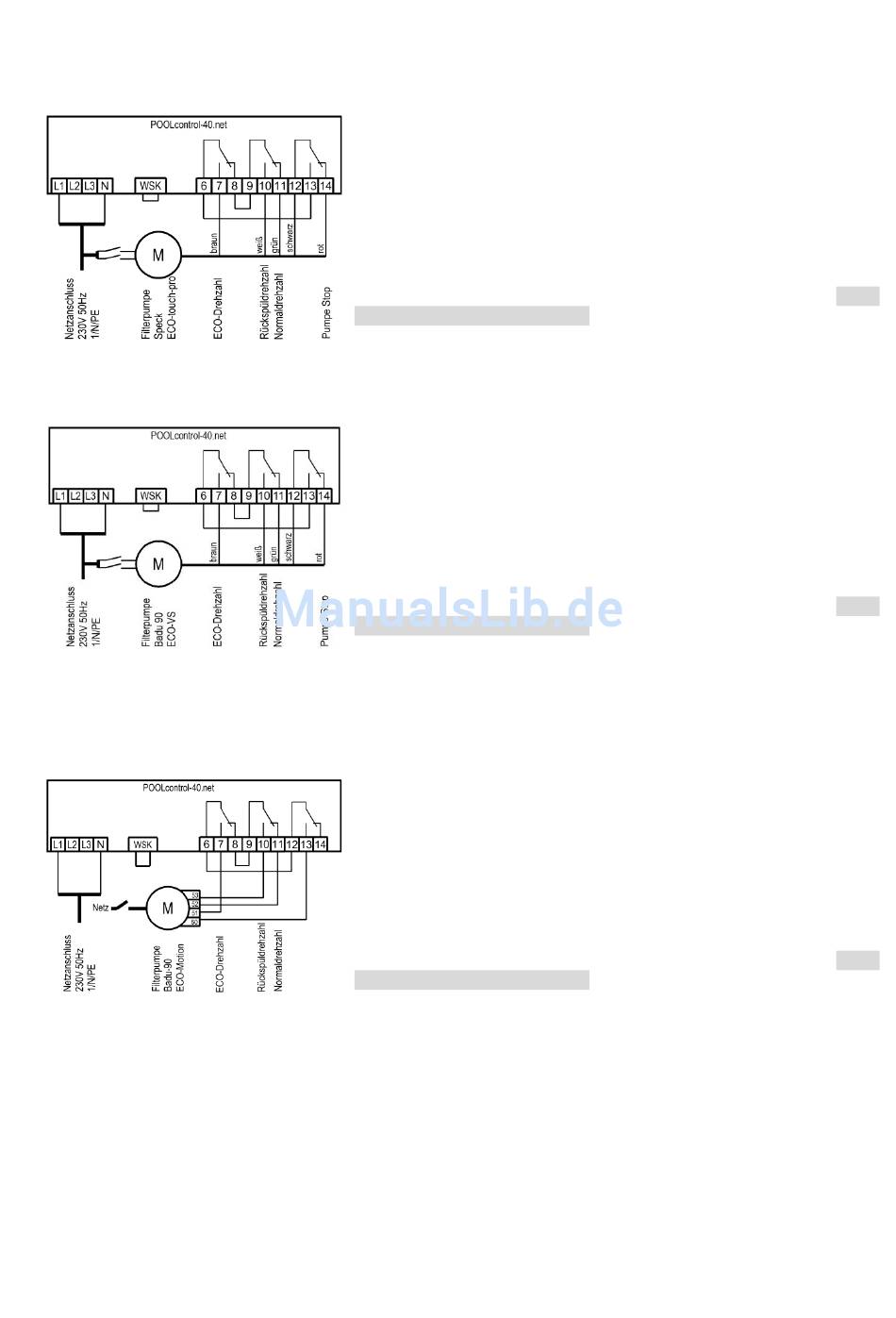

Netzanschluss bei Verwendung einer Speck ECO-Touch-Pro Pumpe
Eine Speck ECO-Touch-Pro Pumpe kann direkt an die PC-40 ange-
schlossen werden. Die Drehzahlsteuerung wird an die Klemmen 6-14
angeschlossen.
Die Spannungsversorgung für die Pumpe muss separat aus dem
Stromnetz erfolgen und kann nicht von der PC-40 bereitgestellt wer-
den.
Zwischen den beiden Klemmen WSK (Wicklungsschutzkontakt)
muss eine Brücke eingelegt sein.
Im Konfigurationsmenü muss für die Filterpumpe die Option Filter-
pumpe - Typ: geregelte Pumpe gewählt werden.
Die Bedienungsanleitung der Pumpe ist unbedingt zu beachten!
Netzanschluss bei Verwendung einer Speck ECO-VS Pumpe
Eine Speck ECO-VS Pumpe kann direkt an die PC-40 angeschlos-
sen werden. Die Drehzahlsteuerung wird an die Klemmen 6-14 ange-
schlossen.
Die Spannungsversorgung für die Pumpe muss separat aus dem
Stromnetz erfolgen und kann nicht von der PC-40 bereitgestellt wer-
den.
Zwischen den beiden Klemmen WSK (Wicklungsschutzkontakt)
muss eine Brücke eingelegt sein.
Im Konfigurationsmenü muss für die Filterpumpe die Option Filter-
pumpe - Typ: geregelte Pumpe gewählt werden.
Die Bedienungsanleitung der Pumpe ist unbedingt zu beachten!
Im Setup-Menü an der Pumpe müssen die Digitaleingänge auf „dI"
eingestellt werden.
Netzanschluss bei Verwendung einer Speck Badu-90-ECO-Motion Pumpe
Eine Speck Badu-90-ECO-Motion Pumpe kann direkt an die PC-40
angeschlossen werden. Die Drehzahlsteuerung wird an die Klemmen
6-13 angeschlossen.
Die Spannungsversorgung für die Pumpe muss separat aus dem
Stromnetz erfolgen und kann nicht von der PC-40 bereitgestellt wer-
den.
Zwischen den beiden Klemmen WSK (Wicklungsschutzkontakt)
muss eine Brücke eingelegt sein.
Im Konfigurationsmenü muss für die Filterpumpe die Option Filter-
pumpe - Typ: geregelte Pumpe gewählt werden.
Die Bedienungsanleitung der Pumpe ist unbedingt zu beachten!
Im Setup-Menü an der Pumpe muss die externe Ansteuerung für
„Festdrehzahlen digital" mit der Signalart „Dauersignal" aktiviert wer-
den. Für die Drehzahlen N1, N2 und N3 müssen die gewünschten
Drehzahlen für ECO-Betrieb, Normalbetrieb und Rückspülung einge-
stellt werden.
