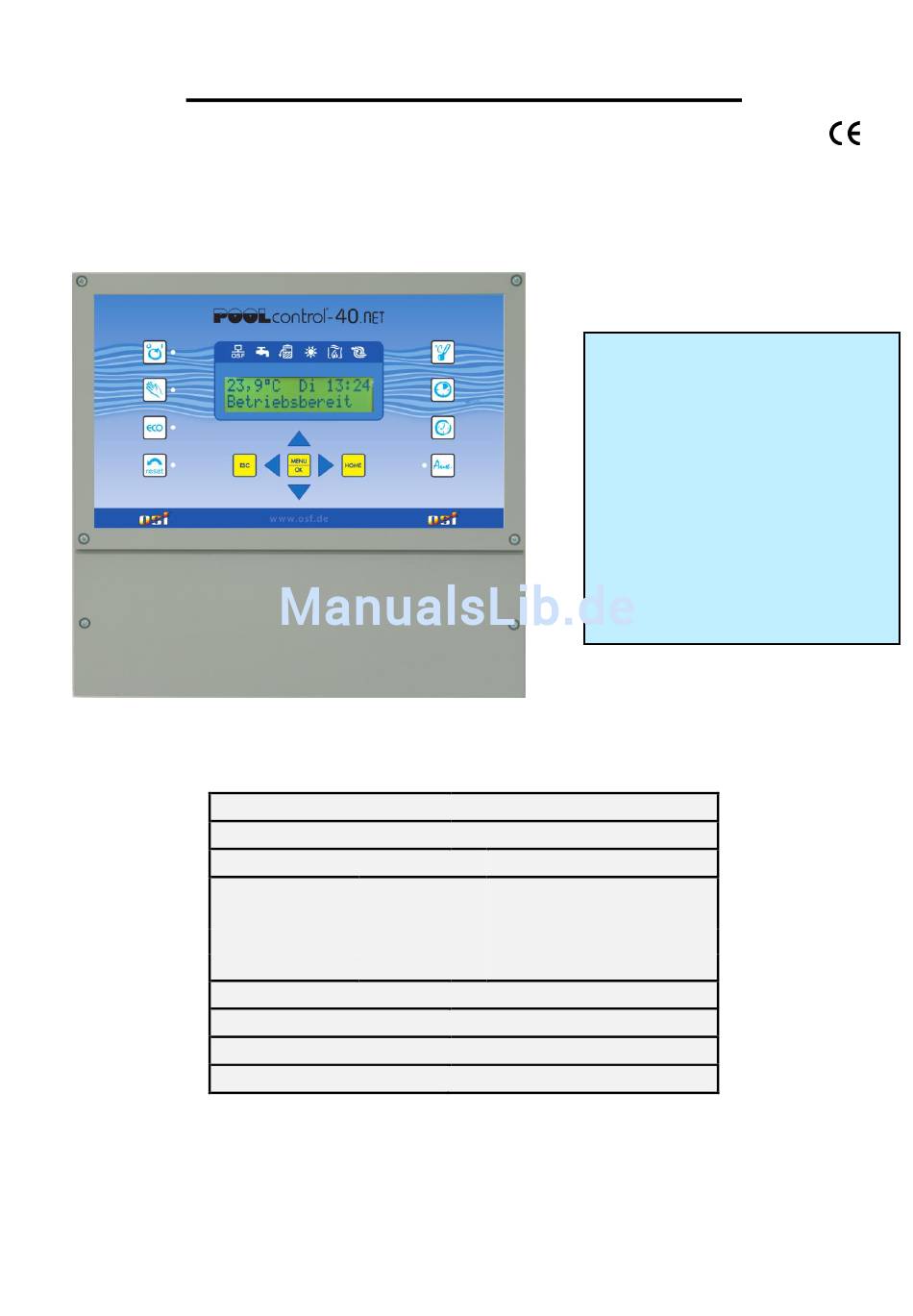

Montage- und Bedienungsanleitung
POOL-Control-40M.NET
Filtersteuerung mit eingebauter Niveauregelung
und mit LAN-Anschluss
Abmessungen:
Betriebsspannung:
Leistungsaufnahme der Steuerung:
Schaltleistung:
Schutzart:
Niveau-Sensoren:
Umgebungstemperatur:
Luftfeuchtigkeit:
Art. Nr.: 310.000.0575
Technische Daten
300mm x 285mm x 85mm
Pumpe:
Heizung:
Dosiertechnik:
Zusatzausgang:
Sicherheitskleinspannung (SELV)
0-95% nicht kondensierend
Anschließbare Pumpen
230V-Wechselstrom-Pumpe
(Nennstrom bis 8A)
400V-Drehstrom-Pumpe
(Nennstrom bis 8A)
Speck ECO-Touch Pumpe
Speck ECO-Touch-Pro Pumpe
Speck Badu-90-ECO-VS Pumpe
Speck Badu-90-ECO-Motion Pumpe
Pentair IntelliFlo Pumpe
Pentair SuperFlo Pumpe
Zodiac FloPro VS Pumpe
UWE PMM Pumpe
400V/50Hz
ca. 5VA (modusabhängig)
max. 8A / 3,0 kW (AC3)
max. 3A / 0,4 kW (AC3)
max. 3A / 0,4 kW (AC3)
Max. 3A / 0,4 kW (AC3)
IP 40
0-40°C
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für OSF POOL-Control-40M.NET
-
Seite 1: Technische Daten
Montage- und Bedienungsanleitung POOL-Control-40M.NET Filtersteuerung mit eingebauter Niveauregelung und mit LAN-Anschluss Art. Nr.: 310.000.0575 Anschließbare Pumpen 230V-Wechselstrom-Pumpe (Nennstrom bis 8A) 400V-Drehstrom-Pumpe (Nennstrom bis 8A) Speck ECO-Touch Pumpe Speck ECO-Touch-Pro Pumpe Speck Badu-90-ECO-VS Pumpe Speck Badu-90-ECO-Motion Pumpe Pentair IntelliFlo Pumpe Pentair SuperFlo Pumpe... -
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Filtersteuerung POOL-Control-40M.net Seite 2 (36) Inhaltsverzeichnis Technische Daten ....................... 1 Inhaltsverzeichnis ....................... 2 Funktion ..........................5 Installation ........................... 5 Elektrischer Anschluss ...................... 5 Kleinspannungsleitungen ..........................6 Sicherungen ........................6 Netzanschluss bei Verwendung einer 400V-Drehstrom-Pumpe ............... 6 Netzanschluss bei Verwendung einer 230V-Wechselstrom-Pumpe ..............7 Netzanschluss bei Verwendung einer 230V-Pumpe (mit Aktivierung des elektronischen Motorschutzes) .. - Seite 3 Bedienungsanleitung Filtersteuerung POOL-Control-40M.net Seite 3 (36) Bedienelemente auf der Frontplatte ................16 LCD ................................. 16 LCD ................................. 16 LCD ................................. 16 Steuerung EIN/AUS ............................17 Handbetrieb ..............................17 Störmeldung quittieren ........................... 17 ECO ................................. 17 Kontrollleuchte Pumpe ............................ 17 Kontrollleuchte Heizung ........................... 17 Kontrollleuchte Solarheizung ...........................
- Seite 4 Bedienungsanleitung Filtersteuerung POOL-Control-40M.net Seite 4 (36) Rückspüldauer ............................22 Klarspüldauer ............................23 Ventil-Stellzeit ............................23 14-tägig spülen ............................23 Bodenablauf benutzen ..........................23 Niveauregler ..............................23 Typ ................................23 Zeitbegrenzung ............................23 Schaltabstand ............................23 Zusatzausgang ..............................24 Betriebsart ..............................24 Schaltuhr ..............................
-
Seite 5: Funktion
Bedienungsanleitung Filtersteuerung POOL-Control-40M.net Seite 5 (36) Funktion -Steuerung PC-40.net ermöglicht das zeitabhängige Ein- und Ausschalten einer Filterpumpe nach einem frei programmierbaren Tages- oder Wochenprogramm. Als Filterpumpe kann eine 400V Drehstrom- pumpe, eine 230V Wechselstrompumpe, oder eine drehzahlgeregelte Filterpumpe (siehe Anschlusspläne) verwendet werden. -
Seite 6: Kleinspannungsleitungen
Bedienungsanleitung Filtersteuerung POOL-Control-40M.net Seite 6 (36) Die Stromversorgung des Gerätes muss über einen allpoligen Hauptschalter mit einer Kontaktöffnungsweite 30mA erfolgen. Bei Verwendung von von mindestens 3mm und einen Fehlerstrom-Schutzschalter mit I Frequenzumformern und Pumpen mit Drehzahlregelung sind die dafür vorgeschriebenen Fehlerstrom- Schutzschalter zu verwenden und die entsprechenden Vorschriften zu beachten. -
Seite 7: Netzanschluss Bei Verwendung Einer 230V-Wechselstrom-Pumpe
Bedienungsanleitung Filtersteuerung POOL-Control-40M.net Seite 7 (36) Netzanschluss bei Verwendung einer 230V-Wechselstrom-Pumpe Die werksseitig eingefügte Brücke zwischen den beiden Klemmen WSK muss bei Anschluss einer Pumpe mit Wicklungsschutzkontakt entfernt werden. Falls die Pumpe keinen Wicklungsschutzkontakt hat, muss sie eingeschraubt bleiben. Die- se Klemmen führen Netzspannung! -
Seite 8: Netzanschluss Bei Verwendung Einer Speck Eco-Touch-Pro Pumpe
Bedienungsanleitung Filtersteuerung POOL-Control-40M.net Seite 8 (36) Netzanschluss bei Verwendung einer Speck ECO-Touch-Pro Pumpe Eine Speck ECO-Touch-Pro Pumpe kann direkt an die PC-40 ange- schlossen werden. Die Drehzahlsteuerung wird an die Klemmen 6-14 angeschlossen. Die Spannungsversorgung für die Pumpe muss separat aus dem Stromnetz erfolgen und kann nicht von der PC-40 bereitgestellt wer- den. -
Seite 9: Netzanschluss Bei Verwendung Einer Zodiac Flopro Vs Pumpe
Bedienungsanleitung Filtersteuerung POOL-Control-40M.net Seite 9 (36) Netzanschluss bei Verwendung einer Zodiac FloPro VS Pumpe Eine Zodiac FloPro VS Pumpe kann direkt an die PC-40 angeschlos- sen werden. Die Drehzahlsteuerung wird an die Klemmen 6-12 ange- schlossen. Die Spannungsversorgung für die Pumpe muss separat aus dem Stromnetz erfolgen und kann nicht von der PC-40 bereitgestellt wer- den. -
Seite 10: Netzanschluss Bei Verwendung Einer Uwe Pmm Pumpe
Bedienungsanleitung Filtersteuerung POOL-Control-40M.net Seite 10 (36) Netzanschluss bei Verwendung einer UWE PMM Pumpe Eine UWE PMM Pumpe kann von der PC-40 angesteuert werden. Die Spannungsversorgung für die Pumpe muss separat aus dem Stromnetz erfolgen und kann nicht von der PC-40 bereitgestellt wer- den. -
Seite 11: Anschluss Der Stangenventile Für Rückspülung
Bedienungsanleitung Filtersteuerung POOL-Control-40M.net Seite 11 (36) Anschluss der Stangenventile für Rückspülung An die Klemmen U10 und N kann ein 230V Stangenventil für Rückspülen angeschlossen werden. An die Klemmen U11 und N kann ein 230V Stangenventil für Klarspülen angeschlossen werden. Beide Ventile werden durch die interne Rückspülsteuerung gesteuert. -
Seite 12: Anschluss Einer Störmeldung
Bedienungsanleitung Filtersteuerung POOL-Control-40M.net Seite 12 (36) Anschluss einer Störmeldung An die potentialfreien Klemmen 19 und 20 kann eine externe Störmeldung angeschlossen werden. Dieser Kontakt kann mit max. 230V/4A belastet werden. Anschluss eines Bodenablauf-Ventils (ECO-Ventil) An die Klemmen U7 und U8 kann ein Bodenablauf-Ventil (ECO-Ventil) oder ein Ventil zur seitlichen Wasserentnahme angeschlossen werden. -
Seite 13: Temperaturfühler
Bedienungsanleitung Filtersteuerung POOL-Control-40M.net Seite 13 (36) Temperaturfühler Schwimmbad-Temperaturfühler An die Klemmen 29 und 30 wird der Schwimmbad-Temperaturfühler angeschlos- sen. Der Temperaturfühler wird serienmäßig mit einer Leitungslänge von 1,5m geliefert. Diese kann bei Bedarf mit zweiadriger Leitung (Querschnitt min. 0,5mm²) bis zu maximal 20m verlängert werden. Eine Verlegung der Fühlerleitung in der Nähe von Netzleitungen ist zu vermeiden, um mögliche Störeinflüsse auszuschlie-... -
Seite 14: Schwimmbäder Mit Überlaufrinne
Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 14 (36) Schwimmbäder mit Überlaufrinne Als Sensoren sind Tauchelektroden zu verwenden. Die Zugfestigkeit der Leitung ist ausreichend, um die Elektroden mittels dieser Spezialleitung in den Überlaufsammelbehälter zu hängen, wobei die einzelnen Elektroden sich durchaus gegenseitig berühren dürfen. Die Befestigung erfolgt oberhalb des Behälters mit der... -
Seite 15: Schwimmbäder Mit Skimmer
Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 15 (36) stiegen ist, und die besagte Elektrode berührt, schaltet die Niveauregelung automatisch die Filter- steuerung wieder ein. c. Zwangseinschaltung. Wenn durch Wasserverdrängung im Schwimmbad der Wasserstand im Auffangbehälter ansteigt und die Tauchelektrode "Zwangseinschaltung EIN" (Klemme 39) berührt, schaltet Niveauregelung eigen- ständig die Filterpumpe ein. -
Seite 16: Bedienelemente Auf Der Frontplatte
Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 16 (36) Bedienelemente auf der Frontplatte Kontroll-Leuchte Rückspülen Kon troll-Le uchte Solarheizung Kon troll-Le uchte Wasserzu lauf Kontroll-Leuchte Heizu ng Kontroll-Leuchte Internet Kontroll-Leuch te Filterpumpe EIN/AUS Temperatur wäh len Schaltuhr prog rammie ren Hand/Automatik Uhr stellen Taste “ECO”... -
Seite 17: Steuerung Ein/Aus
Kontrollleuchte Rückspülen Diese Kontrollleuchte leuchtet bei eingeschaltetem Wasserzulauf Kontrollleuchte Wasserzulauf Diese Kontrollleuchte leuchtet, wenn die Steuerung mit dem osf Kommuni- kationsserver verbunden ist. Kontrollleuchte Internet Mit diesen Tasten können Wassertemperatur, Uhrzeit, Schalt- und Rück- spülzeiten programmiert werden. Außerdem dienen diese Tasten zum Ver- Verstell- ändern von Werten im Konfigurationsmenü. -
Seite 18: Uhrzeit Einstellen
Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 18 (36) ratur, z.B. 4. Zum Beenden dieser Anzeige die Taste erneut drücken. Wenn länger als eine Minute keine Taste betätigt wird, erscheint automa- tisch wieder die normale Betriebsanzeige. Mit dieser Taste wird die aktuelle Uhrzeit eingestellt: Uhrzeit einstellen drücken ... -
Seite 19: Schaltzeiten Löschen
Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 19 (36) 3. Taste betätigen. Der Wochentag blinkt. 4. Mit den Tasten kann jetzt gewählt werden, ob Wochentag, Stunden oder Minuten verändert werden können. Der entsprechen- de Schriftzug blinkt. 5. Mit den Tasten kann jetzt der blinkende Schriftzug (Wo- chentag, Stunden oder Minuten) geändert werden. -
Seite 20: Eco Modus
Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 20 (36) Taste betätigen ECO Modus weiterblättern, bis „ECO-Modus“ in der Mit den Tasten Anzeige erscheint. Taste betätigen um den ECO-Modus zu wählen. Taste betätigen um die Schaltzeiten zu programmieren (Vorge- Schaltuhr hensweise: siehe Schaltuhr programmieren) Im ECO-Modus mit den Tasten weiterblättern bis neben-... -
Seite 21: Solarheizung
Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 21 (36) Taste betätigen Solarheizung weiterblättern, bis „Solarheizung“ in der Mit den Tasten Anzeige erscheint. Taste betätigen um die Einstellungen für die Solarheizung zu wählen. Taste betätigen. Betriebsart Im Display wird die augenblickliche Betriebsart der Solarheizung (Automatikbetrieb bzw. -
Seite 22: Frostschutz
Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 22 (36) spülen“. Bei Solarbetrieb läuft die Filterpumpe in der Drehzahl der aktuellen Betriebsart, entweder „ECO-Modus = niedrige Drehzahl“ oder „Fil- terbetrieb = Filter-Drehzahl“. Taste betätigen um die Einstellung zu speichern. Werkseinstellung: Filterdrehzahl Taste betätigen Frostschutz weiterblättern, bis „Frostschutz“... -
Seite 23: Klarspüldauer
Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 23 (36) In den Einstellungen für die Rückspülung mit den Tasten Klarspüldauer weiterblättern bis nebenstehende Anzeige erscheint. Taste betätigen um mit den Tasten die Dauer der Klar- spülung einzustellen. Taste betätigen um die Einstellung zu spei- chern. -
Seite 24: Zusatzausgang
Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 24 (36) Taste betätigen Zusatzausgang weiterblättern, bis „Zusatzausgang“ in der Mit den Tasten Anzeige erscheint. Taste betätigen um die Einstellungen für den Zusatzausgang (U4) zu wählen. Taste betätigen um mit den Tasten die Betriebsart zu Betriebsart wählen. -
Seite 25: Fühlerabgleich
Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 25 (36) bis nebenstehende Anzeige erscheint. Taste betätigen um die aktuelle PIN-Nummer für den Service- techniker anzuzeigen. Werkseinstellung: 5678 Taste betätigen Fühlerabgleich weiterblättern, bis „Fühlerabgleich“ in der Mit den Tasten Anzeige erscheint. Taste betätigen um die Fühlerabgleich-Funktion zu wählen. -
Seite 26: Anschluss An Das Internet
-Kommunikationsserver und meldet sich in dessen Datenbank an. Verwendung des osf-Kommunikationsservers Den osf-Kommunikationsserver erreichen Sie unter der Adresse http://devices.osf.de. Als neuer Benutzer müssen Sie Sich zunächst registrieren: Nach der Registrierung können Sie sich einloggen und dann in Ihrem Benutzerprofil Ihr neues Gerät anmel-... -
Seite 27: Bedienung Des Webservers
Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 27 (36) Die DEVICE ID Ihres Gerätes finden Sie im Konfigurationsmenü des Gerätes (s.o.). Danach erscheint Ihr Gerät in Ihrer Geräteübersicht und kann mit Hilfe des Kommunikationsservers bedient werden: Für die Benutzung des Kommunikationsservers muss die Internetverbindung per Kommunikationsserver akti-... -
Seite 28: Startseite
Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 28 (36) Startseite Nach dem Aufruf des Gerätes im Webbrowser wird zunächst die Startseite angezeigt: Symbole in der Statusleiste Der Webserver ist für Zugriffe aus dem LAN gesperrt. Es wird nur der aktuelle Zustand angezeigt. Um das Gerät zu bedienen, muss der Benutzer sich zunächst nach Anklicken dieses Symbols anmelden. -
Seite 29: Info-Seite
Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 29 (36) Info-Seite Auf dieser Seite wird der aktuelle Betriebszustand der Schwimmbadsteue- rung grafisch dargestellt. Hauptmenü Auf dieser Seite können verschieden Einstellungen für die Schwimmbad- steuerung ausgewählt werden. Weiterhin kann hier die Sprache des Webservers ausgewählt werden. -
Seite 30: Frostschutz-Funktion
Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 30 (36) Frostschutz-Funktion Auf dieser Seite können Einstellungen für die Frostschutz-Funktion vorge- nommen werden. Die Frostschutz-Funktion kann nur benutzt werden, wenn ein Lufttempera- turfühler angeschlossen ist. Einstellungen der Filteranlage Auf dieser Seite können die Schaltuhren für die Filterpumpe und die Rück- spülung mit Stangenventilen angewählt werden. -
Seite 31: Betriebsstatistik
Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 31 (36) Betriebsstatistik Auf dieser Seite können verschiedene Betriebsstundenzähler und Zähler für besondere Betriebszustände abgelesen werden. Netzwerkeinstellungen Auf dieser Seite kann festgelegt werden, unter welchem Namen das Gerät –Kommunikationsserver erscheinen soll. Weiterhin können email-Adressen für die automatische Benachrichtigung im Fehlerfall angegeben werden. -
Seite 32: Anbindung An Gebäudeleittechnik-Systeme
Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 32 (36) Auf dieser Seite wird die Art der Niveauregelung ausgewählt. Außerdem kann hier eine Zeitüberwachung für die Wassernachspeisung eingestellt werden. Falls die Niveauregelung für Skimmerbecken angewählt wurde, kann hier der minimale Schaltabstand des Magnetventiles eingestellt werden. - Seite 33 Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 33 (36) Diese Steuerdatei muss als ASCII-Textdatei mit der Extension „.HTM“ im Verzeichnis „HTML“ auf der SD- Karte abgelegt sein. Der Dateiname darf maximal 8 Zeichen lang sein. Trotz der Extension „HTM“ muss diese Datei nicht zwingend eine gültige HTML-Datei sein, die Formatierung kann an die Anforderungen der Gebäu- deleittechnik angepasst sein.
- Seite 34 Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 34 (36) Für die Kommunikation mit der Gebäudeleittechnik verfügbare Variablen (Stand 13.01.2015): Bezeichnung Lesen/ Format Wertebereich Info Schreiben „####“ „0000“ - 0003 Benutzer-PIN Login „9999“ 0013 Statustext Heizung ASCII-Text 0015 Statustext Filteranlage ASCII-Text 0025 Handbetrieb Filteranlage...
-
Seite 35: Menüstruktur
Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 35 (36) Menüstruktur Filterpumpe ECO-Betrieb Heizung Solarheizung Frostschutz Rückspülung Niveauregler Zusatzausgang Netzwerk Fühlerabgleich... -
Seite 36: Anschlussplan
Bedienungsanleitung Filtersteuerung Pool-Control-40M.net Seite: 36 (36) Anschlussplan Wir wünschen Ihnen viel Freude und Entspannung in Ihrem Schwimmbad Hansjürgen Meier Elektrotechnik und Elektronik GmbH & Co KG Eichendorffstraße 6 D-32339 Espelkamp E-Mail: info@osf.de Internet: www.osf.de Änderungen vorbehalten März 2018...
