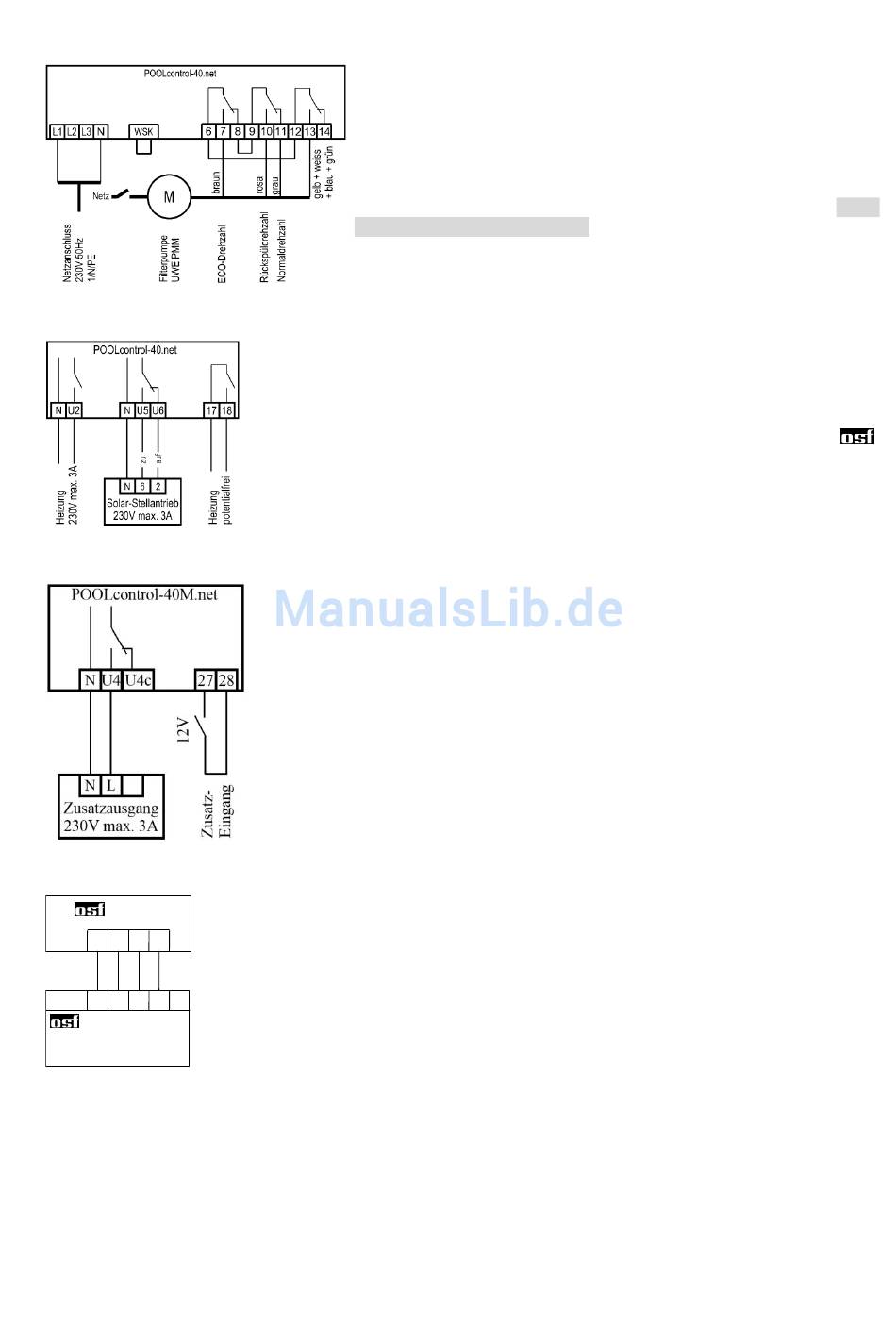

Netzanschluss bei Verwendung einer UWE PMM Pumpe
Anschluss der EUROTRONIK-10 für das Rückspülen mit 6-Wege Ventil
PC-40.net
2 3 4 5
2 3 4 5
Rückspülsteuerung
EUROTRONIK-10
Bedienungsanleitung Filtersteuerung POOL-Control-40M.net Seite 10 (36)
Eine UWE PMM Pumpe kann von der PC-40 angesteuert werden.
Die Spannungsversorgung für die Pumpe muss separat aus dem
Stromnetz erfolgen und kann nicht von der PC-40 bereitgestellt wer-
den.
Zwischen den beiden Klemmen WSK (Wicklungsschutzkontakt)
muss eine Brücke eingelegt sein.
Im Konfigurationsmenü muss für die Filterpumpe die Option Filter-
pumpe - Typ: geregelte Pumpe gewählt werden.
Die Bedienungsanleitung der Pumpe ist unbedingt zu beachten!
Anschluss der Heizung
Die Schwimmbadheizung kann an die Klemme U2 angeschlossen werden. Die-
ser Ausgang liefert 230V und kann bis max. 3A belastet werden.
Zusätzlich steht ein potentialfreier Kontakt an den Klemmen 17+18 (z.B. für die
Kesselsteuerung) zur Verfügung.
Für den Betrieb der Solar-Heizung kann an den Klemmen U5 und U6 ein
Solar-Stellantrieb 230V angeschlossen werden. Bei Solar-Betrieb führt die
Klemme U6 Netzspannung und Klemme U5 ist spannungsfrei. Wenn die Solar-
Heizung nicht angesteuert wird ist Klemme U6 spannungsfrei und Klemme U5
führt Netzspannung.
Zusatzausgang/Zusatzeingang
Ein zusätzlicher Verbraucher, beispielsweise Beleuchtung, kann an die Klemmen
U4 und N angeschlossen werden. Dieser Ausgang liefert 230V und kann bis
max. 3A belastet werden.
An den Zusatzeingang, Klemmen 27 und 28, kann ein Taster zum Schalten des
Zusatzeingangs angeschlossen werden.
Die Klemmen führen 12V Sicherheitskleinspannung.
Der Zusatzausgang kann mit dem bauseitigen Taster am Zusatzeingang, dem
„Aux" Taster im Frontdeckel, der Schaltuhr, sowie im Menü geschaltet werden.
Eine Laufzeitbegrenzung ist im Menü einstellbar.
Für
den
Anschluss
4-adrige Verbindung erforderlich. Bei dem Anschluss dürfen die Adern nicht vertauscht
werden. Die EUROTRONIK-10 benötigt zusätzlich eine separate Spannungsversor-
gung.
Betrieb der PC-40 ohne EUROTRONIK-10
Falls die PC-40 ohne EUROTRONIK-10 betrieben werden soll, sind die Anschluss-
klemmen 3 und 5 miteinander zu verbinden (brücken). Die Verbindungsleitung wird
vorher abgeklemmt.
der
EUROTRONIK-10
-
ist
eine
