Entfernen des Akkus
•
Der Akku muss eventuell entfernt werden, um ihn auszutauschen oder zu laden, falls keine Stromversorgung in
Nähe des Bikes verfügbar ist .
•
Beim Entfernen des Akkus bleibt die Schutzabdeckung am Bike, während die vordere
Akkuhalterung mit dem Akku gelöst wird .

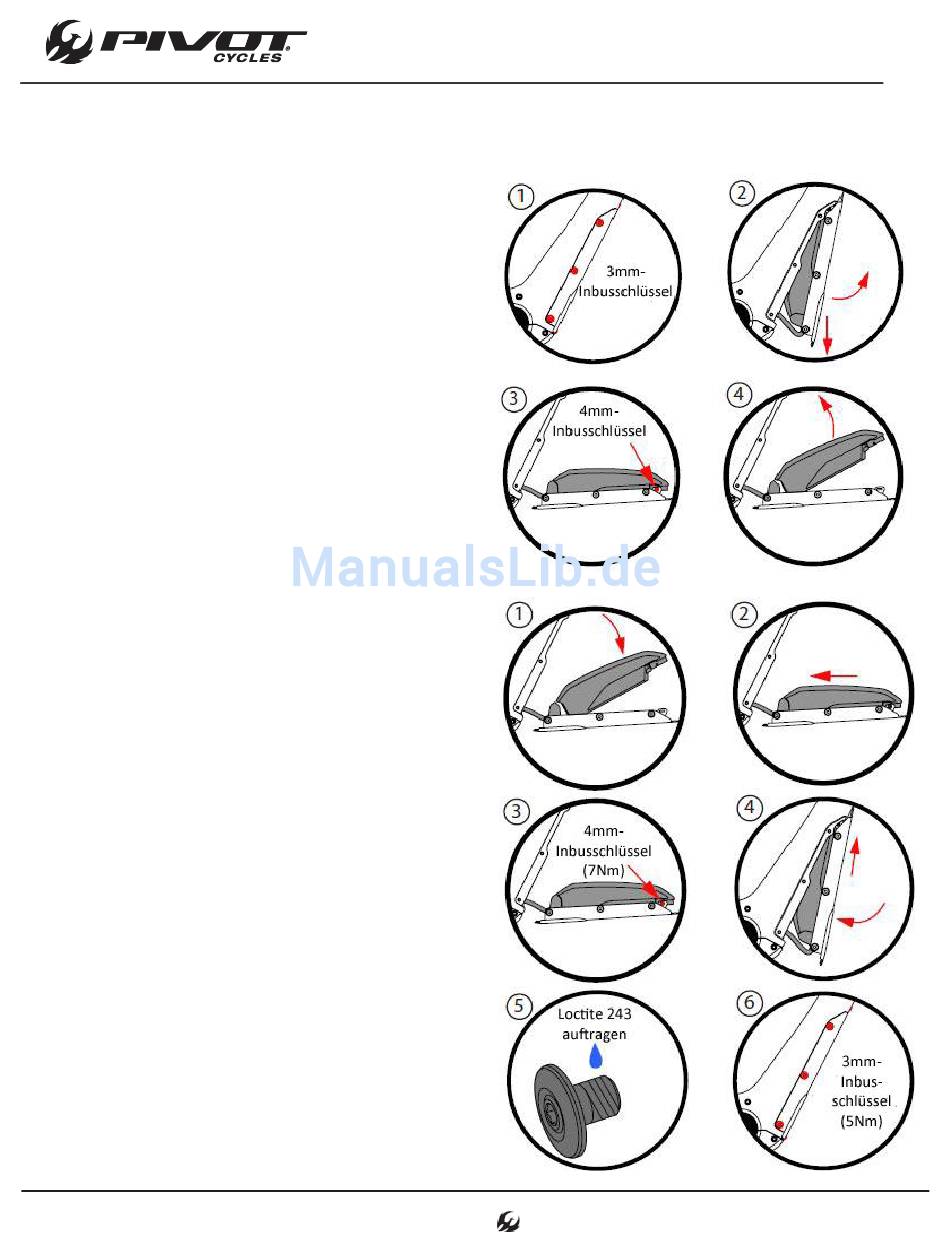

1.
Mit einem 3mm-Inbusschlüssel die acht M6-Bolzen
lösen, die Schutzabdeckung und Rahmen verbinden.
Die Abdeckung beim Lösen der letzten Bolzen fest-
halten, da der Akku daran hängt.
2. Die Rückseite der Abdeckung nach unten ziehen, bis
der Kabelstrang sich vom Rahmen löst. Sobald die
Kabel gelöst sind, die Abdeckung zurückziehen, um
den Akku aus dem Rahmen zu lösen.
3. Mit einem 4mm-Inbusschlüssel die zwei M5-Bolzen
lösen, die den Akku an der Abdeckung befestigen.
4. Akku nach oben ziehen, um ihn aus der Abdeckung zu
lösen .
Einsetzen des Akkus
•
Zum Einsetzen des Akkus wird der obenstehende
Vorgang umgekehrt.
1. Akku in Schutzabdeckung anbringen, indem das
Akkuende an den Anschluss angesetzt wird. Ganzen
Akku langsam platzieren.
2. Akku nach hinten schieben, um feste Verbindung
zwischen Akku und Anschluss zu gewährleisten.
3.
M5-Bolzen durch die Aussparungen in der Abde-
ckung in die Gewinde der Akkuhalterung führen.
Die Unterlegscheiben müssen zwischen Bolzenkopf
und Abdeckung sein. Schrauben mit 7 Nm fest-
schrauben.
4. Akkuvorderseite ins Akkufach platzieren und nach
oben schieben, bis zwischen dem Akku und dem
Fachende Platz für das Akkukabel ist, um dieses
nicht abzuklemmen. Beim Einsetzen immer darauf
achten, dass das Kabel nicht gequetscht wird.
5. Blaues Loctite 243 auf die Gewinde der acht M6-
Akkuabdeckungsbolzen geben.
6. Mit einem 3mm-Inbusschlüssel alle M6-Bolzen wie-
der eindrehen und mit 5 Nm festdrehen.
