Shuttle Schaltplan
•

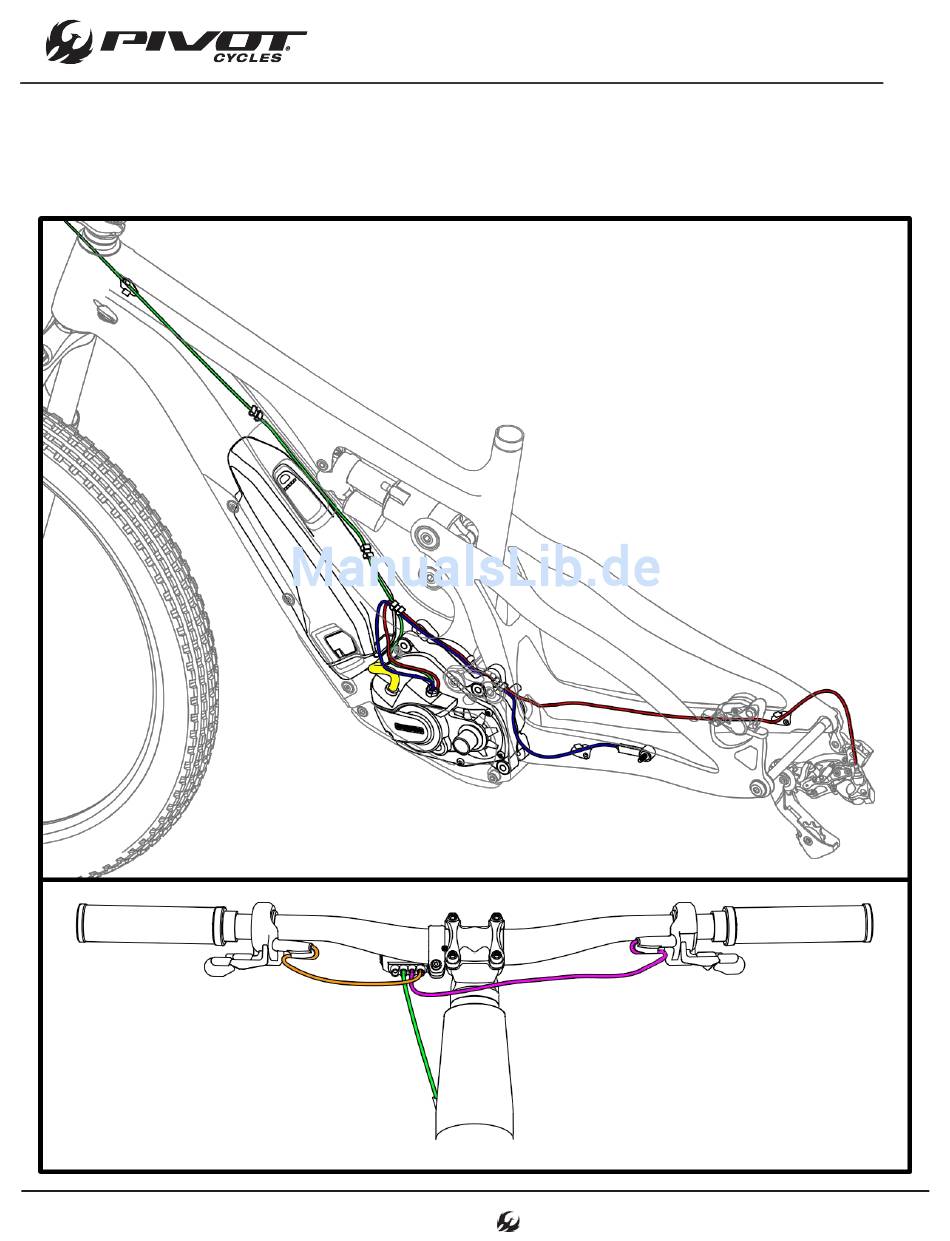

Die folgenden Diagramme illustrieren die korrekte Verlegung der Kabel durch die interne Kabelführung sowie
die Verbindung der Lenkerschalter mit dem Fahrradcomputer .
•
Die unten dargelegte Kabelführung reduziert die Gefahr, beim Entfernen und Einsetzen des Motors zu
Wartungszwecken ein Kabel abzuklemmen .
-----------------
-----------------
----------------
-----------------
-----------------
-----------------
Rahmen-Schaltplan
Fahrradcomputer-Schaltplan
www.pivotcycles.com
SCHEMATA
Fahrradcomputer-Kabel / EW-SD50
(1000mm)
Unterstützungsschalterkabel / EW-SD50
(400mm)
Schaltkabel / EW-SD50 (300mm)
Schaltwerkkabel / EW-SD50 (900mm)
Geschwindigkeitssensorkabel / SM-DUE10
Akkukabel / BM-E8010
