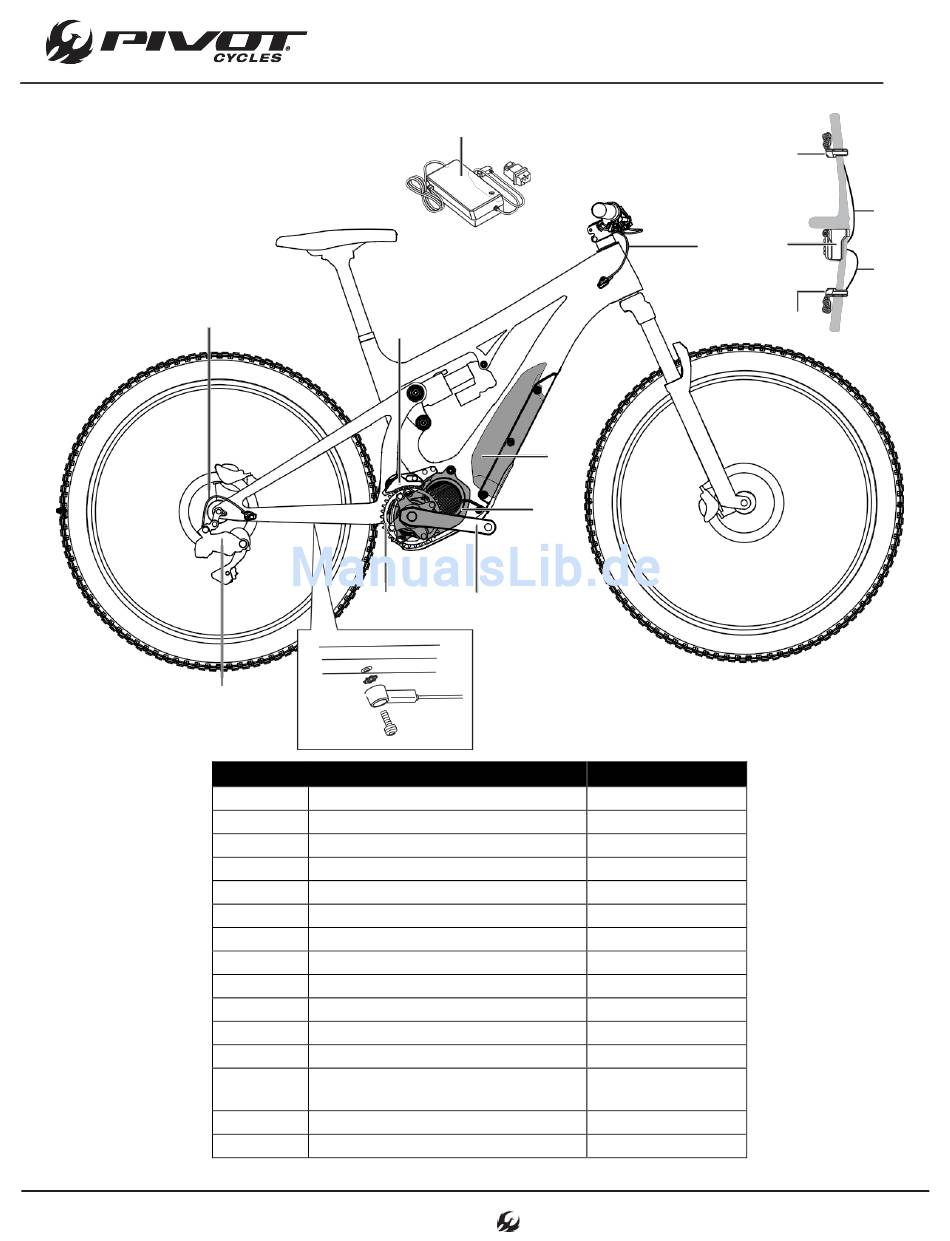

Shimano STEPS E8000 System-Schema
(O)
(K)
BUCHSTABE
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
(J)
(E)
(D) (F)
(H)

BESCHREIBUNG

Fahrradcomputer
Unterstützungsschalter
Schalthebel
Vorderes Kettenblatt
Kettenführung
Kurbelarm
Antriebseinheit
Geschwindigkeitssensor
Akku / Befestigung
Akkuladegerät
Schaltwerk (Di2)
E-Tube-Kabel Fahrradcomputer (1000mm) EW-SD50
E-Tube-Kabel Unterstützungsschalter
(400mm)
E-Tube-Kabel Schalthebel (300mm)
E-Tube-Kabel Schaltwerk (900mm)
www.pivotcycles.com
(L)
(I)
(G)
BEZEICHNUNG
SC-E8000
SW-E8000-L
SW-M8050-R
SM-CRE80-B
SM-CDE80
FC-E8050
DU-E8000
SM-DUE10
BT-E8010 / BM-E8010
EC-E6000
RD-M8050
EW-SD50
EW-SD50
EW-SD50

SCHEMATA

(B)
(M)
(A)
(N)
(C)
