Systemübersicht

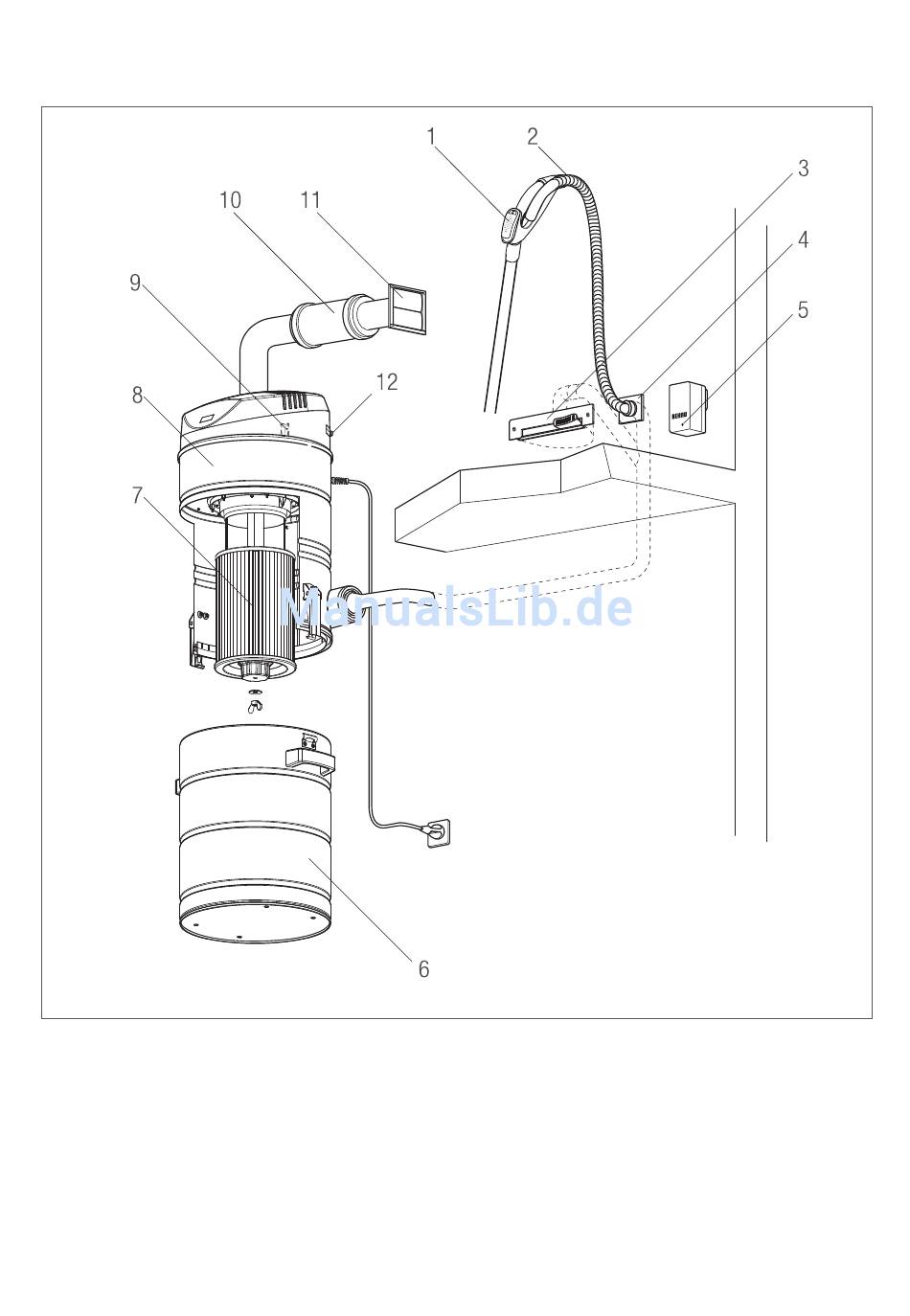

Abb. 2 Systemübersicht
1 Sendeeinheit
2 Saugschlauch
3 Vac-Pan
4 Saugdose
5 Repeater (optional)
6 Abfallbehälter
8
7 Patronenfilter
8 Zentrale Saugeinheit
9 Hauptschalter
10 Abluftschalldämpfer
11 Abluftklappe
12 Steuerleitungsanschluss
