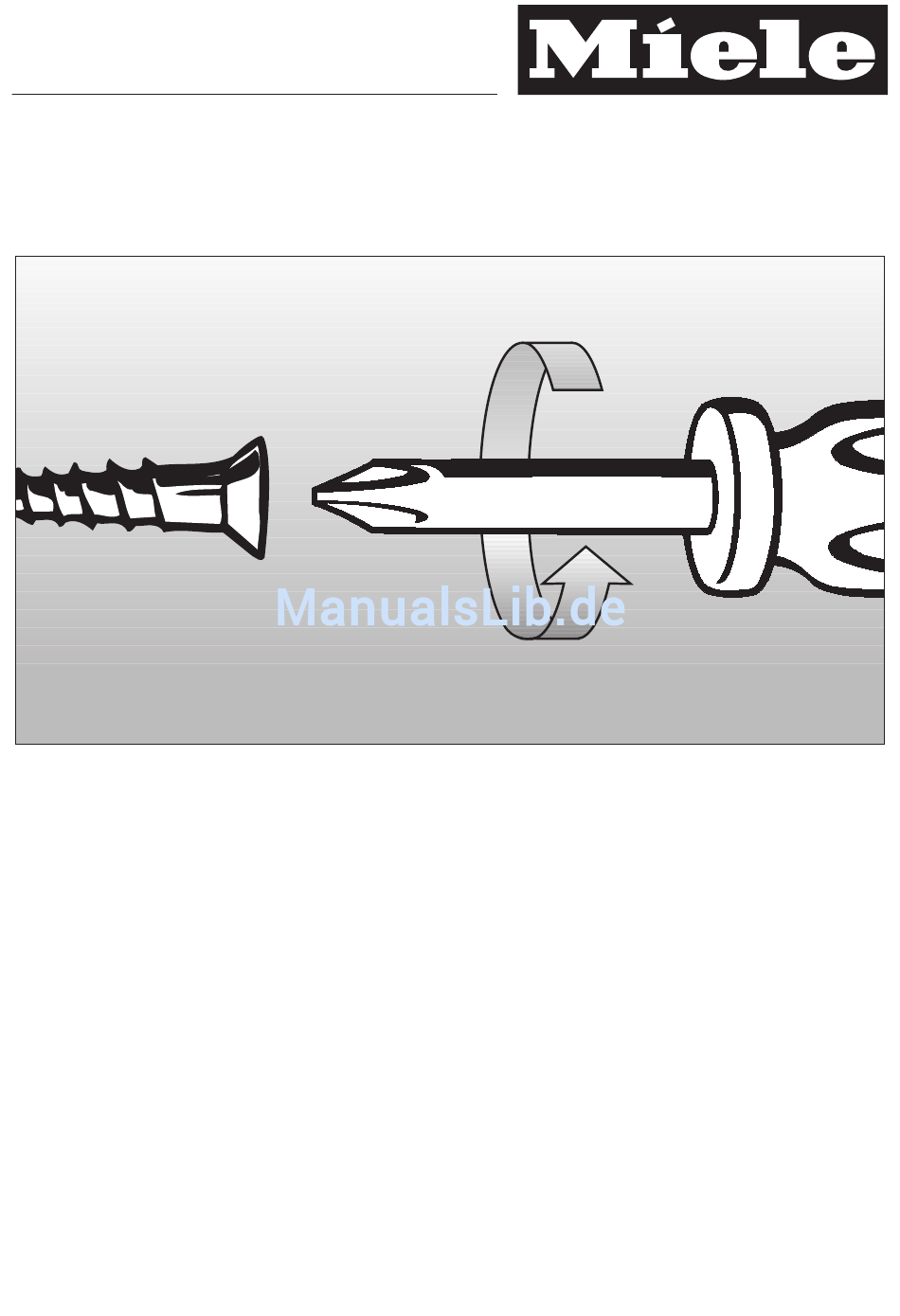

- Seite 1 Montageanweisung Combi-Dampfgarer DGC 5051 DGC 5061 de - DE Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 07 668 960...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise zum Einbau ........3 Geräte- und Einbaumaße . -
Seite 3: Sicherheitshinweise Zum Einbau
Sicherheitshinweise zum Einbau Kontrollieren Sie das Gerät vor dem Wird der Stecker von der Netzan- Einbau auf sichtbare Schäden. schlussleitung entfernt, muss das Gerät von einer Elektro-Fachkraft eingebaut Vergleichen Sie vor dem Anschlie- und angeschlossen werden. Beauftra- ßen des Gerätes unbedingt die An- gen Sie bitte eine Elektro-Fachkraft, die schlussdaten (Spannung und Fre- die landesüblichen Vorschriften und die... -
Seite 4: Geräte- Und Einbaumaße
Geräte- und Einbaumaße Einbau in einen Hochschrank a Combi-Dampfgarer b Einbauraum c Netzleitung - Einführung am Gerät d Empfohlene Position für den Elektroanschluss e Netzleitung * Geräte mit Glasfront ** Geräte mit Metallfront... - Seite 5 Geräte- und Einbaumaße Ausschnitte für Belüftung Um die Belüftung des Gerätes zu gewährleisten, muss im Zwischenboden a oberhalb der Einbaunische und in der Oberseite des Möbelkorpus b ein Aus- schnitt von jeweils 500x30 mm vorgesehen werden. Hinter der Einbaunische darf keine Rückwand vorhanden sein.
-
Seite 6: Einbau In Einen Unterschrank
Geräte- und Einbaumaße Einbau in einen Unterschrank Soll das Gerät unter einem Kochfeld eingebaut werden, beachten Sie die Hin- weise zum Einbau des Kochfeldes sowie die Einbauhöhe des Kochfeldes. a Combi-Dampfgarer b Einbauraum c Netzleitung - Einführung am Gerät d Empfohlene Position für den Elektroanschluss e Netzleitung * Geräte mit Glasfront ** Geräte mit Metallfront... - Seite 7 Geräte- und Einbaumaße Ausschnitte für Belüftung Um die Belüftung des Gerätes zu gewährleisten, muss im Boden der Einbauni- sche a und im Boden des darunter liegenden Schrankraums b ein Ausschnitt von jeweils 500x30 mm vorgesehen werden. Hinter der Einbaunische darf keine Rückwand vorhanden sein.
-
Seite 8: Einbau In Kombination Mit Einem Backofen
Geräte- und Einbaumaße Einbau in Kombination mit einem Backofen a Combi-Dampfgarer b Einbauraum c Netzleitung - Einführung am Gerät d Empfohlene Position für die Elektroanschlüsse e Netzleitung f Backofen * Geräte mit Glasfront ** Geräte mit Metallfront... - Seite 9 Geräte- und Einbaumaße Ausschnitte für Belüftung Um die Belüftung des Gerätes zu gewährleisten, muss im Zwischenboden a oberhalb der Einbaunische und in der Oberseite des Möbelkorpus b ein Aus- schnitt von jeweils 500x30 mm vorgesehen werden. Hinter der Einbaunische darf keine Rückwand vorhanden sein. Belüftungsausschnitt Backofen: Bitte sehen Sie in der Montageanweisung des Backofens nach.
-
Seite 10: Gerät Einsetzen
Gerät einsetzen ^ Schieben Sie das Gerät ein und richten Sie es aus. ^ Befestigen Sie das Gerät mit den beiliegenden Holzschrau- ben i 3,5 x 25 mm rechts und links an den Seitenwänden des Schrankes. -
Seite 11: Elektroanschluss
Elektroanschluss Es wird empfohlen, das Gerät über eine Steckdose an das Elektronetz anzuschließen. Dadurch wird der Kundendienst erleichtert. Achten Sie darauf, dass die Steckdose nach Einbau des Ge- rätes leicht zugänglich ist. Erfolgt der Anschluss nicht über eine Steckdose, beauftragen Sie bitte eine Elektro-Fachkraft, die die landesüblichen Vor- schriften und die Zusatzvorschriften der örtlichen Elektrover- sorgungsunternehmen genau kennt und sorgfältig beachtet. - Seite 12 Elektroanschluss Gesamtleistung siehe Typenschild Anschluss und Absicherung AC 230 V / 50 Hz Überstromschutzschalter 16 A Auslösecharakteristik Typ B oder C Fehlerstromschutzschalter Zur Erhöhung der Sicherheit empfiehlt der VDE bzw. ÖVE, dem Gerät einen FI-Schutzschalter mit einem Auslösestrom von 30 mA vorzuschalten. Vom Netz trennen Soll der Stromkreis des Gerätes vom Netz getrennt werden, machen Sie je nach Installation in der Verteilung folgendes:...
-
Seite 13: Energie-Effizienzklasse
Energie-Effizienzklasse Energie-Effizienzklasse Für das Gerät wurde nach EN 50304 die Energie-Effizienz- klasse A ermittelt. Sie bezieht sich auf die Messdaten bei der Betriebsart "Kuchen Spezial". - Seite 16 Änderungen vorbehalten / 1011 M.-Nr. 07 668 960 / 02...
