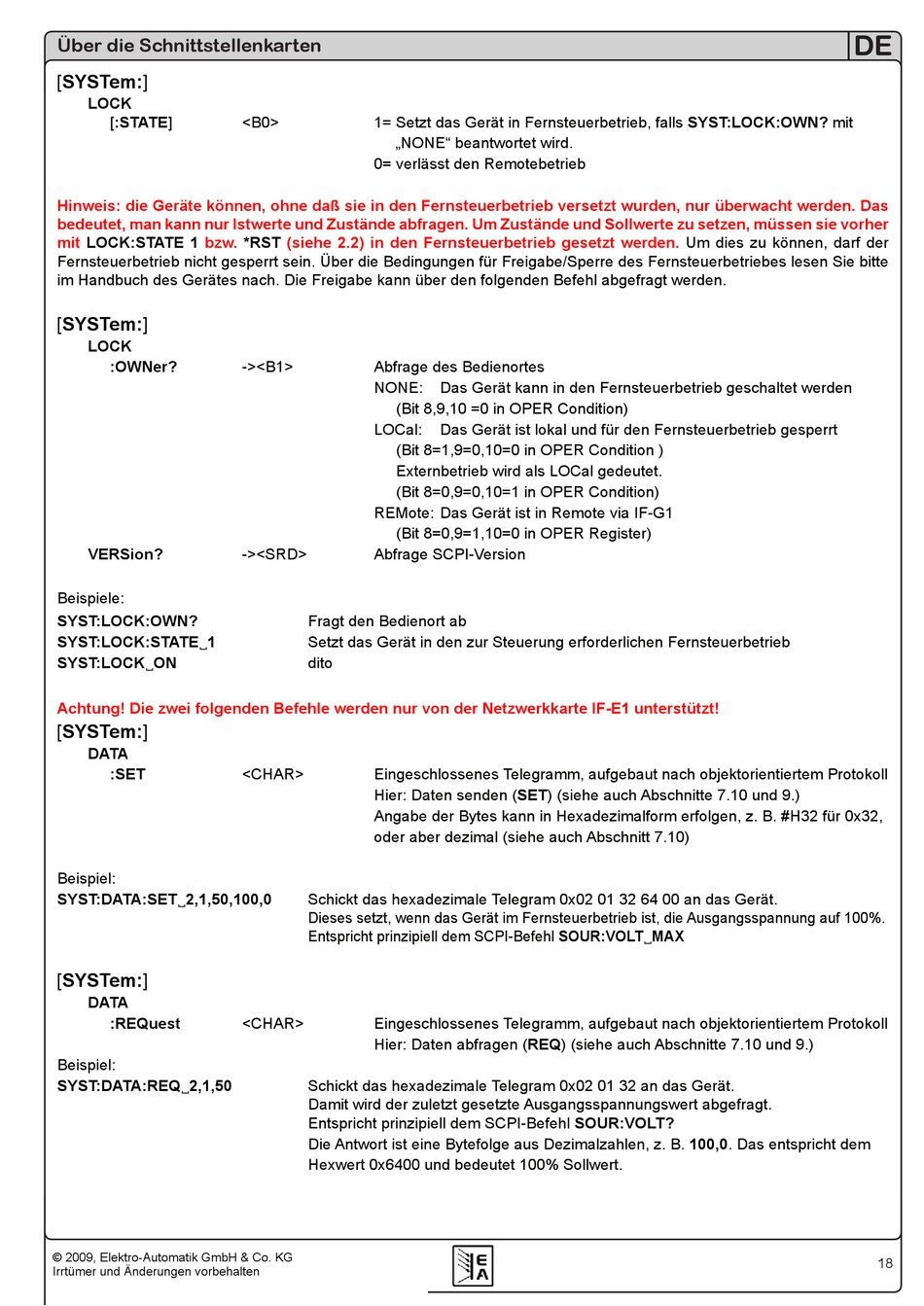

Elektro-Automatik IF-U1 Benutzerhandbuch Seite 18

Über die Schnittstellenkarten
[SYSTem:]
LOCK
[:STATE]
Hinweis: die Geräte können, ohne daß sie in den Fernsteuerbetrieb versetzt wurden, nur überwacht werden. Das
bedeutet, man kann nur Istwerte und Zustände abfragen. Um Zustände und Sollwerte zu setzen, müssen sie vorher
mit LOCK:STATE 1 bzw.
Fernsteuerbetrieb nicht gesperrt sein. Über die Bedingungen für Freigabe/Sperre des Fernsteuerbetriebes lesen Sie bitte
im Handbuch des Gerätes nach. Die Freigabe kann über den folgenden Befehl abgefragt werden.
[SYSTem:]
LOCK
:OWNer?
VERSion?
Beispiele:
SYST:LOCK:OWN?
SYST:LOCK:STATE1
SYST:LOCKON
Achtung! Die zwei folgenden Befehle werden nur von der Netzwerkkarte IF-E1 unterstützt!
[SYSTem:]
DATA
:SET
Beispiel:
SYST:DATA:SET2,1,50,100,0
[SYSTem:]
DATA
:REQuest
Beispiel:
SYST:DATA:REQ2,1,50
© 009, Elektro-Automatik GmbH & Co. KG
Irrtümer und Änderungen vorbehalten
<B0> 1= Setzt das Gerät in Fernsteuerbetrieb, falls SYST:LOCK:OWN? mit
„NONE" beantwortet wird.
0= verlässt den Remotebetrieb
*RST (siehe 2.2) in den Fernsteuerbetrieb gesetzt werden.
-><B1> Abfrage des Bedienortes
NONE:
(Bit 8,9,10 =0 in OPER Condition)
LOCal:
(Bit 8=1,9=0,10=0 in OPER Condition )
Externbetrieb wird als LOCal gedeutet.
(Bit 8=0,9=0,10=1 in OPER Condition)
REMote: Das Gerät ist in Remote via IF-G1
(Bit 8=0,9=1,10=0 in OPER Register)
-><SRD> Abfrage SCPI-Version
Fragt den Bedienort ab
Setzt das Gerät in den zur Steuerung erforderlichen Fernsteuerbetrieb
dito
<CHAR> Eingeschlossenes Telegramm, aufgebaut nach objektorientiertem Protokoll
Hier: Daten senden (SET) (siehe auch Abschnitte 7.10 und 9.)
Angabe der Bytes kann in Hexadezimalform erfolgen, z. B. #H3 für 0x3,
oder aber dezimal (siehe auch Abschnitt 7.10)
Schickt das hexadezimale Telegram 0x0 01 3 64 00 an das Gerät.
Dieses setzt, wenn das Gerät im Fernsteuerbetrieb ist, die Ausgangsspannung auf 100%.
Entspricht prinzipiell dem SCPI-Befehl SOUR:VOLTMAX
<CHAR> Eingeschlossenes Telegramm, aufgebaut nach objektorientiertem Protokoll
Hier: Daten abfragen (REQ) (siehe auch Abschnitte 7.10 und 9.)
Schickt das hexadezimale Telegram 0x0 01 3 an das Gerät.
Damit wird der zuletzt gesetzte Ausgangsspannungswert abgefragt.
Entspricht prinzipiell dem SCPI-Befehl SOUR:VOLT?
Die Antwort ist eine Bytefolge aus Dezimalzahlen, z. B. 100,0. Das entspricht dem
Hexwert 0x6400 und bedeutet 100% Sollwert.
Das Gerät kann in den Fernsteuerbetrieb geschaltet werden
Das Gerät ist lokal und für den Fernsteuerbetrieb gesperrt
DE
Um dies zu können, darf der
