Zubehör und Modifikationen
5.2

Modifikationen (MODs)

Der RESISTRON-Temperaturregler RES-403 ist durch
seine universelle Auslegung für sehr viele Schweiß-
applikationen geeignet.
Zur Realisierung von Sonderapplikationen stehen für
den RESISTRON-Temperaturregler RES-403 ver-
schiedene Gerätemodifikationen (MODs) zur Verfü-
gung.
Die hier aufgeführten Modifikationen stellen einen
Auszug aus dem Gesamtprogramm dar. Zu allen Modi-
fikationen sind gesonderte Dokumentationen ver-
fügbar.

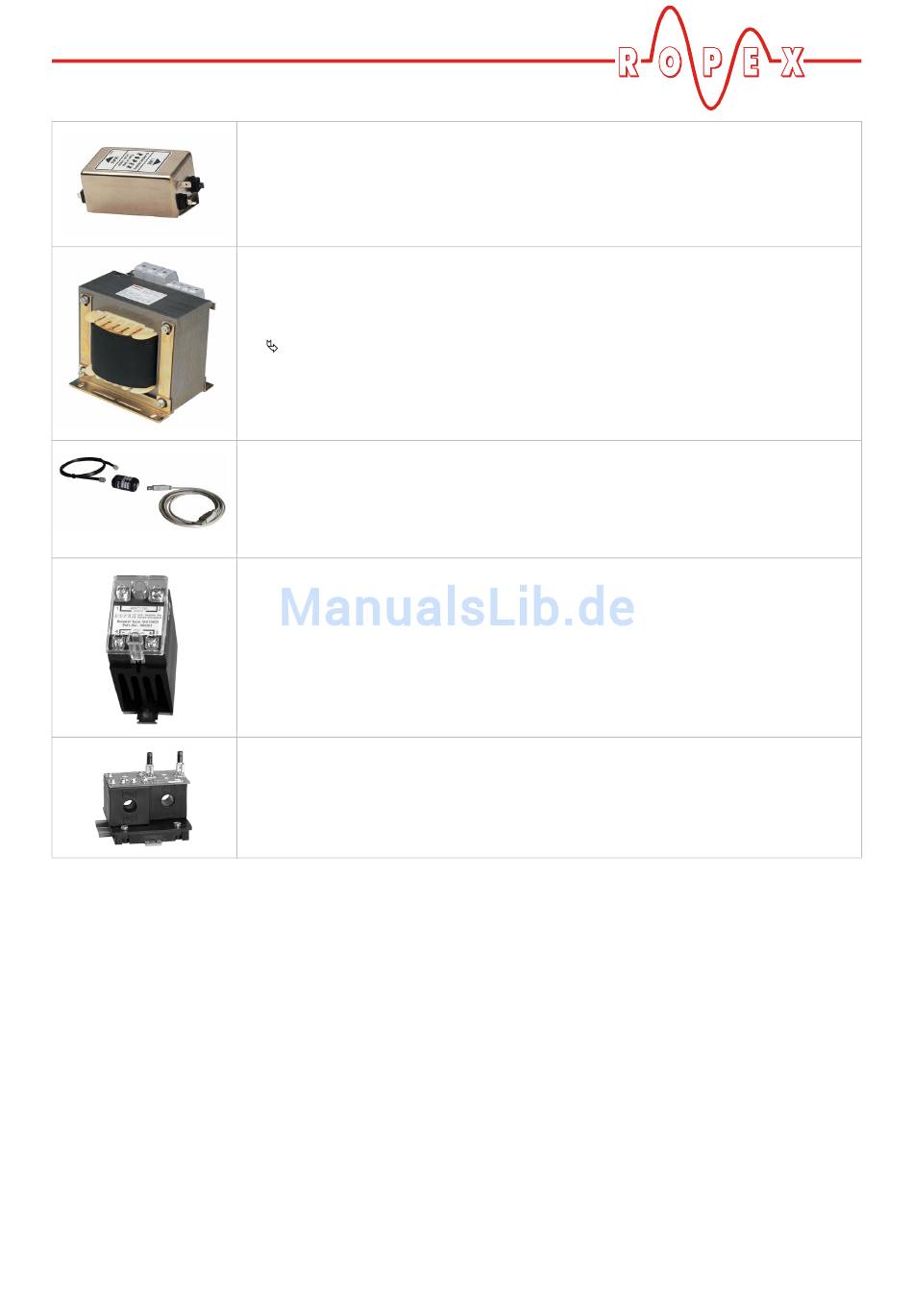

Netzfilter
Zur Einhaltung der CE-Konformität zwingend erforderlich.
Optimiert für die RESISTRON-Temperaturregler.
Impuls-Transformator
Nach VDE 0570/EN 61558 mit Einkammer-Bauform.
Optimiert für den Impulsbetrieb mit RESISTRON-Temperaturreglern.
Die Dimensionierung ist abhängig von der Schweißapplikation.
( ROPEX-Applikationsbericht).
Kommunikations-Interface CI-USB-1
Interface zum Anschluss eines RESISTRON-Temperaturreglers mit Diagnose-
Schnittstelle (DIAG) an den PC (USB-Port). Zugehörige PC-Visualisierungs-Soft-
ware zur Anzeige von Einstell- und Konfigurationsdaten als auch der Aufzeichnung
von SOLL- und IST-Temperatur in Echtzeit.
Booster
Externer Schaltverstärker, erforderlich bei höheren Primärströmen.
(Dauerstrom > 5A, Impulsstrom > 25A)
Überwachungs-Stromwandler
Zur Erkennung von Masse-Kurzschlüssen am Heizleiter.
Einsatz alternativ zum Standard-Stromwandler PEX-W2.
RES-403
MOD 01
Zusatzverstärker für kleine Sekundärspannungen
(U = 0,25...16VAC). Diese Modifikation ist z.B. bei
R
sehr kurzen oder niederohmigen Heizleitern not-
wendig.
MOD 26
Zusätzliche Anschlussklemme zum Anschluss eines
externen Schaltverstärkers (Booster). Diese Modifika-
tion ist erforderlich
(Dauerstrom > 5A, Impulsstrom > 25A).
bei hohen Primärströmen
