Reglerbeschreibung

Die Microprozessor-Technik verleiht dem RESIS-
TRON-Temperaturregler RES-403 bisher unerreichte
Eigenschaften:
• Einfachste Bedienung durch AUTOCAL, der auto-
matischen Nullpunkteinstellung.
• Hohe Regeldynamik durch AUTOTUNE, der auto-
matischen Anpassung an die Regelstrecke.
• Hohe Präzision durch noch weiter verbesserte
Regelgenauigkeit und Linearisierung der Heizleiter-
Kennlinie.
• Hohe Flexibilität: Durch die Funktion AUTORANGE
(ab Oktober 2005) wird ein Sekundärspannungsbe-
reich von 0,4V bis 120V sowie ein Strombereich von
30A bis 500A abgedeckt
• Automatische Anpassung an die Netzfrequenz im
Bereich von 47Hz bis 63Hz.
• Erhöhte Sicherheit gegen gefährliche Zustände wie
Überhitzung des Heizleiters.
5 Zubehör und Modifikationen
Für den RESISTRON-Temperaturregler RES-403 ist
ein vielfältiges Programm an abgestimmten Zubehör-
komponenten und Peripheriegeräten
Dadurch kann die optimale Anpassung an Ihre
Schweißapplikation und die jeweilige Anlagenausle-
gung bzw. -bedienung erfolgen.
Seite 6
verfügbar.

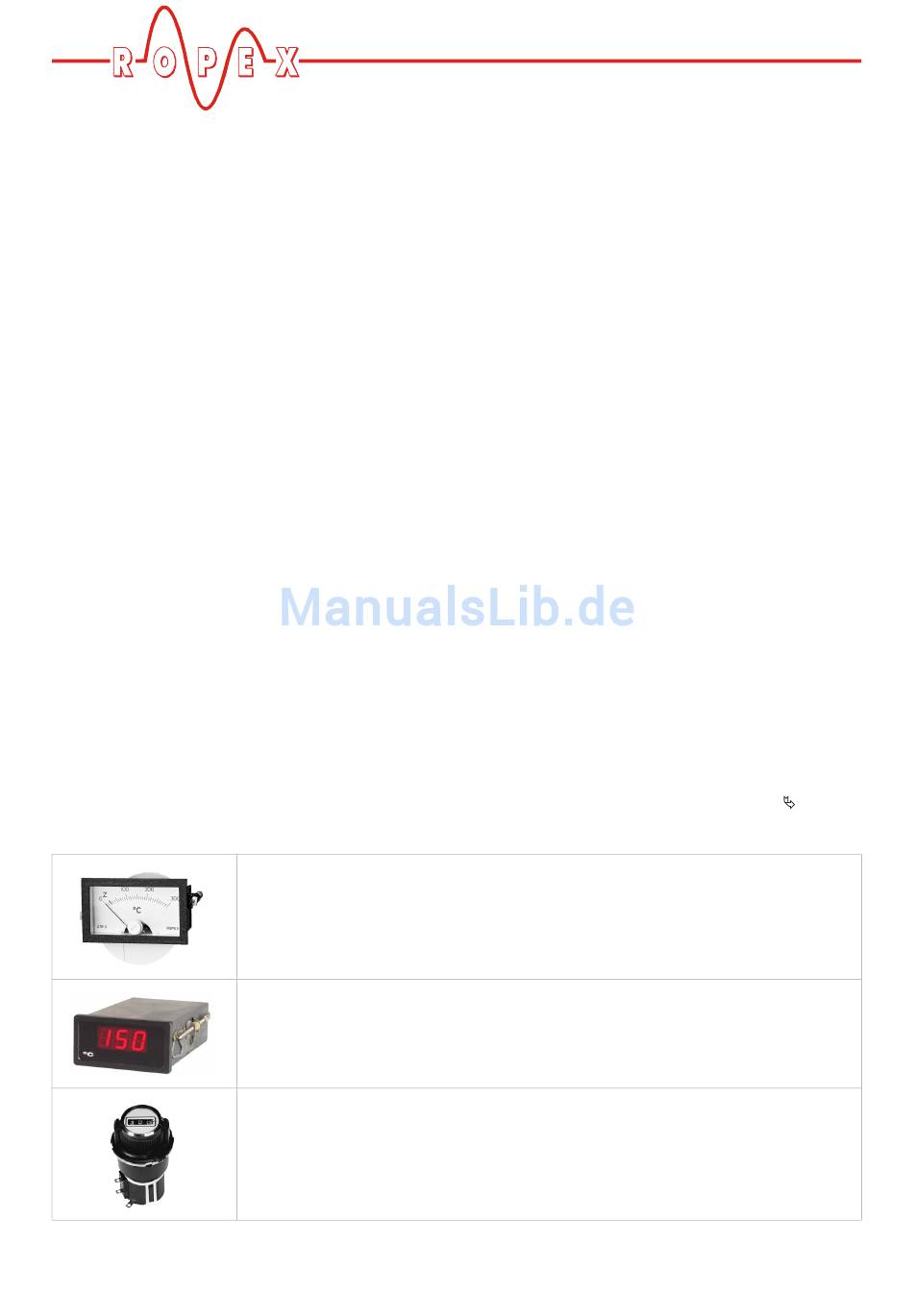

Analoge Temperaturanzeige ATR-x
Schalttafeleinbau oder Hutschienenmontage.
Zur analogen Anzeige der IST-Temperatur des Heizleiters in °C. Die Messwerk-
dämpfung des Geräts ist auf die schnellen Temperaturveränderungen bei Impulsbe-
trieb abgestimmt.
Digitale Temperaturanzeige DTR-x
Schalttafeleinbau oder Hutschienenmontage.
Zur digitalen Anzeige der IST-Temperatur des Heizleiters in °C, mit HOLD-Funktion.
Sollwert-Potentiometer PD-x
Schalttafeleinbauversion, Zur Einstellung der geforderten SOLL-Schweißtemperatur
des RESISTRON-Temperaturreglers. Die auf der Anzeige eingestellte Zahl ent-
spricht der SOLL-Schweißtemperatur in °C.
RES-403
Die IST-Temperatur des Heizleiters wird über einen
analogen Ausgang 0...10VDC ausgegeben. Die Visua-
lisierung der realen Heizleitertemperatur kann hiermit
an einem externen Anzeigeinstrument (z.B. ATR-x)
erfolgen.
Der RESISTRON-Temperaturregler RES-403 verfügt
über eine integrierte Fehlerdiagnose, die sowohl das
äußere System (Heizleiter, Verkabelung etc.) als auch
die interne Elektronik überprüft und im Störungsfall
eine differenzierte Fehlermeldung ausgibt.
Zur Erhöhung der Betriebssicherheit und der Störfe-
stigkeit sind alle 24VDC-Logiksignale vom Regler und
Heizkreis galvanisch entkoppelt.
Die Anpassung an verschiedene Heizleiterlegierungen
(Alloy A20, NOREX, etc.) und die Einstellung des zu
verwendenden Temperaturbereichs
0...500°C, etc.) kann über Codierschalter am Tempe-
raturregler selbst erfolgen.
Die kompakte Bauform des RESISTRON-Temperatur-
reglers RES-403 sowie die steckbaren Anschlus-
sklemmen erleichtern die Montage und Installation.
5.1 Zubehör
Die im Folgenden aufgeführten Zubehörprodukte sind
ein Auszug aus dem vielfältigen Zubehörprogramm zu
den RESISTRON-Temperaturreglern
„Zubehör").
Reglerbeschreibung
(0...300°C,
( Prospekt
