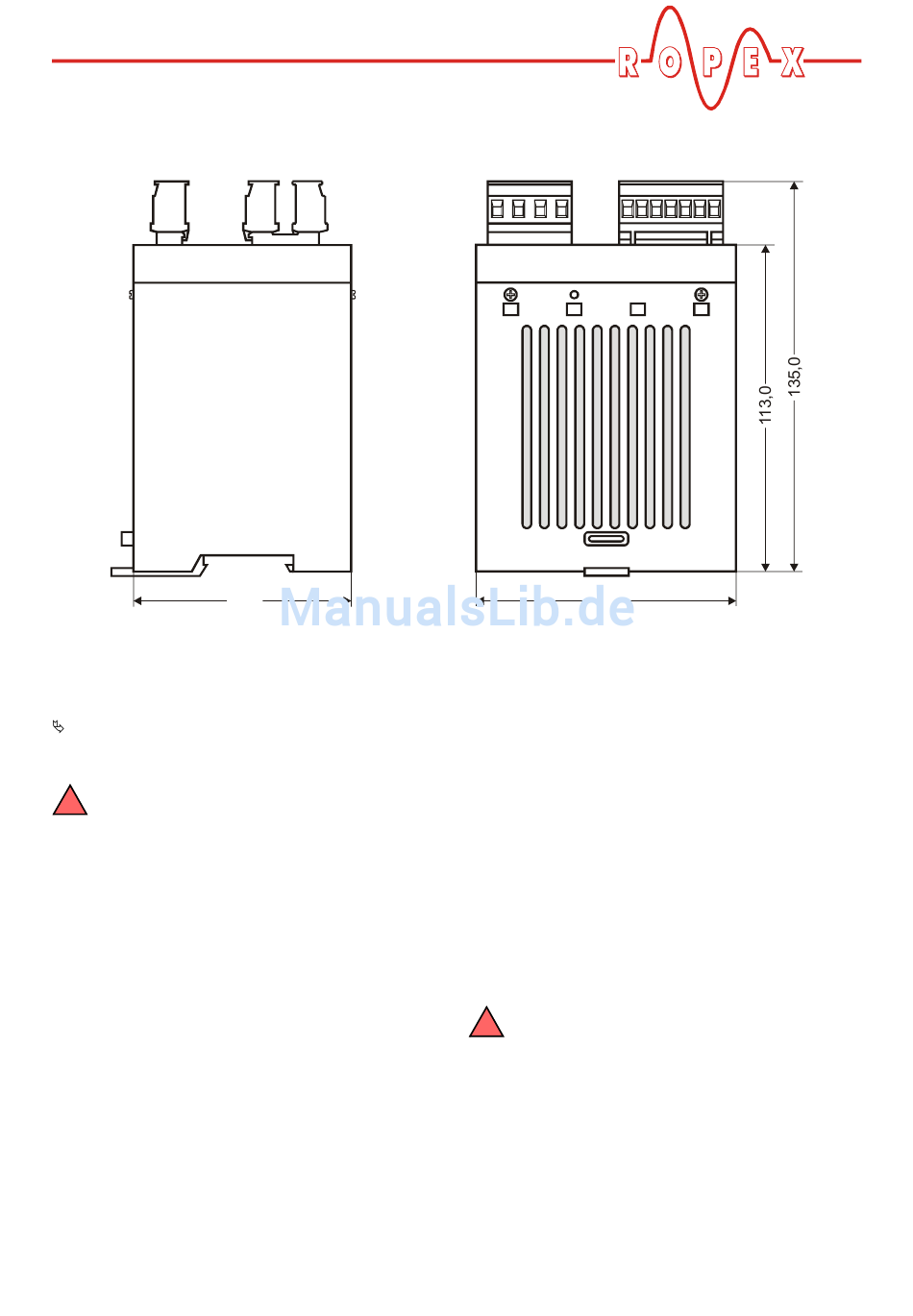

Abmessungen
7
Abmessungen
8
Montage und Installation
s. auch Kap. 1 „Sicherheits- und Warnhinweise" auf
Seite 3.
Die Montage, Installation und Inbetrieb-
!
nahme darf nur von sach- und fachkundig
geschulten Personen vorgenommen werden, die
mit den damit verbundenen Gefahren und Garantie-
bestimmungen vertraut sind.
8.1
Installationsvorschriften
Bei der Montage und Installation des RESISTRON-
Temperaturreglers RES-403 ist wie folgt vorzugehen:
1. Netzspannung
ausschalten,
prüfen.
2. Nur
RESISTRON-Temperaturregler
deren Angabe der Versorgungsspannung auf dem
Typenschild mit der in der Anlage/Maschine vorhan-
denen Netzspannung übereinstimmt. Die Netzfre-
quenz wird im Bereich von 47Hz bis 63Hz vom
75,0
Spannungsfreiheit
einsetzen,
90,0
Temperaturregler automatisch erkannt.
3. Montage des RESISTRON-Temperaturreglers im
Schaltschrank auf einer Hutschiene TS35 (nach
DIN EN 50022). Bei Montage mehrerer Geräte ist
der im Kap. 6 „Technische Daten" auf Seite 9 ange-
gebenen Mindestabstand einzuhalten.
4. Verkabelung des Systems entsprechend den Vor-
schriften in Kap. 8.3 „Netzanschluss" auf Seite 13,
Kap. 8.6 „Anschlussbild (Standard)" auf Seite 15
und dem ROPEX-Applikationsbericht. Die Angaben
in Kap. 8.2 „Installationshinweise" auf Seite 12 sind
zusätzlich zu beachten.
Alle Anschlussklemmen des Systems – auch
!
die Klemmen für die Wicklungsdrähte am
Impuls-Transformator – auf festen Sitz prüfen.
5. Überprüfung der Verkabelung entsprechend den
gültigen nationalen und internationalen Installa-
tions- und Errichtungsbestimmungen.
RES-403
Seite 11
