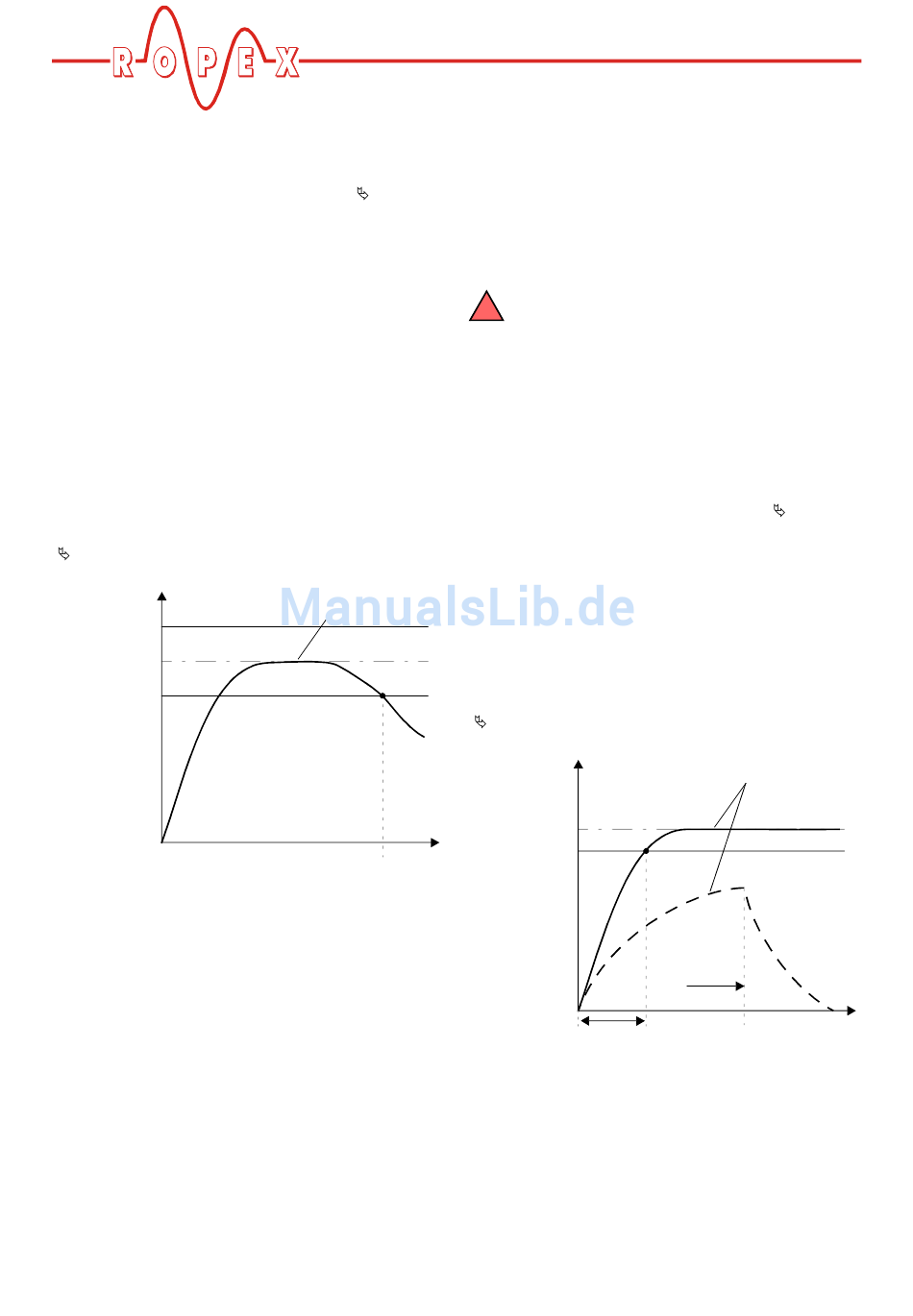

9.8 Temperaturdiagnose
(ab Oktober 2005)
Mit der ROPEX-Visualisierungs-Software (
„Diagnose-Schnittstelle/Visualisierungs-Software
Oktober 2005)" auf Seite 29) kann eine zusätzliche
Temperaturdiagnose aktiviert werden. Hierbei prüft der
RES-403 ob die IST-Temperatur innerhalb eines ein-
stellbaren Toleranzbandes „Gut-Fenster" um die
SOLL-Temperatur herum liegt. Die untere (
und obere ( ∆ϑ ) Toleranzbandgrenze sind ab
oben
Werk auf -10K bzw. +10K eingestellt. Mit der ROPEX-
Visualisierungs-Software können diese Werte getrennt
voneinander eingestellt werden.
Liegt die IST-Temperatur - nach Aktivierung des
„START"-Signals - innerhalb des vorgegebenen Tole-
ranzbandes, dann wird die Temperaturdiagnose einge-
schaltet. Verläßt die IST-Temperatur des Toleranz-
band, dann wird die zugehörige Fehler-Nr. 307, 308
ausgegeben und das
( Kap. 9.12 „Fehlermeldungen" auf Seite 30).
Soll+ ∆ϑ
oben
Soll
Soll+∆ϑ
unten
Wenn die Temperaturdiagnose bis zur Deaktivierung
des „START"-Signals nicht eingeschaltet wurde (d.h.
die IST-Temperatur hat die untere Toleranzband-
grenze nicht überschritten bzw. die obere Toleranz-
bandgrenze nicht unterschritten), dann wird die zuge-
hörige Fehler-Nr. 309, 310 ausgegeben und das
Alarm-Relais schaltet.
Mit der ROPEX-Visualisierungs-Software kann zusätz-
lich eine Verzögerungszeit (0...9,9Sek.) eingestellt
Seite 28
Kap. 9.10
(ab
∆ϑ
)
unten
Alarm-Relais schaltet
IST-Temperatur
Zeit
Alarm
307
RES-403
werden. Nach erstmaligem Überschreiten der unteren
Toleranzbandgrenze erfolgt die Temperaturdiagnose
erst nach Ablauf der parametrierten Verzögerungszeit
eingeschaltet. Damit kann die Temperaturdiagnose -
z.B. bei einem durch die Schließung der Schweiß-
backen verursachten Temperatureinbruch - gezielt
ausgeschaltet werden.
Die in der ROPEX-Visualisierungs-Software
!
einstellbaren Werte für das untere und obere
Toleranzband sowie die Verzögerungszeit sind
identisch mit den
„Temperatur OK" (MOD 46).
9.9 Aufheizzeitüberwachung
(ab Oktober 2005)
Mit der ROPEX-Visualisierungs-Software (
„Diagnose-Schnittstelle/Visualisierungs-Software
Oktober 2005)" auf Seite 29) kann eine zusätzliche
Aufheizzeitüberwachung aktiviert werden.
Diese Überwachung wird beim Einschalten des
START-Signals aktiviert. Der RES-403 überwacht
dann die Zeitdauer bis die IST-Temperatur 95% der
Soll-Temperatur erreicht hat. Dauert diese länger als
die parametrierte Zeit, dann wird die Fehler-Nr. 304
ausgegeben und das
( Kap. 9.12 „Fehlermeldungen" auf Seite 30).
Soll
95% von Soll
Aufheizzeit
Gerätefunktionen
Werten für das Signal
Kap. 9.10
Alarm-Relais schaltet
IST-Temperatur
Über-
wachung
Alarm
304
(ab
Zeit
