Lieferumfang
● Personal Studio ST7
* Tonabnehmer-Dämpfer gehören nicht zum Lieferumfang.
21
Yamaha Silent Brass
Personal Studio ST7
Vielen Dank für den Kauf des Yamaha Silent
Brass Personal Studio ST7. Damit Sie das
Potential Ihres ST7-Systems voll nutzen können,
raten wir Ihnen, die Bedienungsanleitung vor
Gebrauch aufmerksam durchzulesen. Bewahren
Sie die Anleitung zusammen mit der Garantie
sorgfältig auf.
● Bedienungsanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Yamaha Personal Studio ST7
Inhaltszusammenfassung für Yamaha Personal Studio ST7
- Seite 1 Yamaha Silent Brass Personal Studio ST7 Vielen Dank für den Kauf des Yamaha Silent Brass Personal Studio ST7. Damit Sie das Potential Ihres ST7-Systems voll nutzen können, raten wir Ihnen, die Bedienungsanleitung vor Gebrauch aufmerksam durchzulesen. Bewahren Sie die Anleitung zusammen mit der Garantie sorgfältig auf.
- Seite 2 Personal Studio ST7 Das Gerät kann beschädigt werden, wenn es beim Abtrennen des Kabels eingeschaltet ist. Frequenzgang Die dabei erzeugten Knackgeräusche können PLAYER 1/2 : 200Hz bis 16kHz außerdem Gehörschäden zur Folge haben. (mit eingebautem Equalizer) AUX IN : 20Hz bis 16kHz...
-
Seite 3: Einsatzort
Sie werden viele Jahre Spaß mit Ihrem ST7 haben, wenn Sie die folgenden, einfachen Regeln beachten: ■ Einsatzort ■ Schalten Sie das System vor dem Herstellen von Geräteverbindungen aus Um Verformung, Verfärbung oder ernsthaftere Schäden • Zur Vorbeugung gegen eine mögliche Beschädigung zu vermeiden, schützen Sie die Systemkomponenten bitte vor folgenden Einflüssen: des Personal Studios sowie anderer Geräte... -
Seite 4: Elektrische Störungen
Rundfunkgerät der Empfang beeinträchtigt werden. Halten Sie in einem solchen Fall bitte einfach etwas Entfernung zu den betroffenen Geräten ein. YAMAHA kann nicht für Schäden haftbar gemacht werden, die auf falsche Bedienung oder unsachgemäßen Gebrauch zurückführbar sind. Entsorgung leerer Batterien (nur innerhalb Deutschlands) Leisten Sie einen Beitrag zum Umweltschutz. -
Seite 5: Anschluß Und Gebrauch

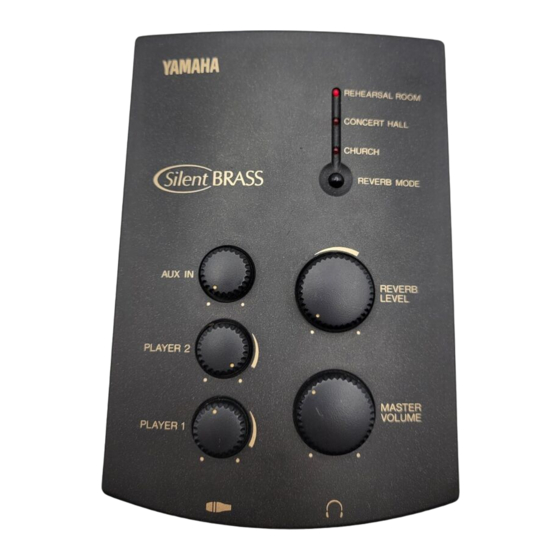

Anschluß und Gebrauch Personal Studio ST7 ■ Frontplatte ■ Obere Seitenwand POWER DC10 -12V REHEARSAL ROOM LINE OUT AUX IN CONCERT HALL CHURCH REVERB MODE Netzadapter (PA-1D) AUX IN REVERB LEVEL PLAYER 2 PICKUP MUTE PHONES MASTER VOLUME PLAYER 1 Die obige Abbildung zeigt die Standardeinstellungen der einzelnen Regler. - Seite 6 Sperre Die Batterien folgendermaßen einlegen: Gürtelhaken Der Batteriefachdeckel läßt sich leichter wieder anbringen, wenn Sie gleichzeitig auf den geriffelten Teil (4 Linien) und die Sperre drücken.
-
Seite 7: Batteriebetrieb
Stromversorgung Das Personal Studio ST7 kann mit Batterien oder Netzstrom betrieben werden. Schalten Sie das System vor dem Anschließen des Netzadapters bzw. Auswechseln der Batterien stets aus. Netzbetrieb Verwenden Sie bitte den mitgelieferten Netzadapter PA-1D. Schließen Sie das Gleichspannungskabel des Adapters Verwenden Sie für Netzbetrieb des ST7 bitte aus-... - Seite 8 Gebrauch des Silent Brass Bevor Sie das Kabel anschließen und den Pickup Mute anbringen, schalten Sie das Gerät aus und nehmen die Ohrhörer ab. Verbinden Sie die PICKUP MUTE 1-Buchse w des ST7 Bevor Sie zu spielen beginnen, sollten Sie sich ver- über das mitgelieferte Kabel mit der Ausgangsbuchse des gewissern, daß...
-
Seite 9: Die Halleffekte
Die Halleffekte Der Prozessor im ST7 bietet 3 REVERB-Effekttypen. Der jeweils gewählte Halleffekt wird auf das über die PICKUP MUTE 1/2-Buchse w eingegebene Si- gnal gelegt. REHEARSAL ROOM Bringen Sie den REVERB LEVEL-Regler !0 ungefähr in Mittelstellung. CONCERT HALL Wählen Sie den gewünschten Halleffekt durch CHURCH wiederholtes Antippen der REVERB MODE-Taste !1 REVERB MODE... -
Seite 10: Gebrauch Der Aux In- Und Line Out-Buchse
Gebrauch der AUX IN- und LINE OUT-Buchse ■ Die AUX IN-Buchse An die AUX IN-Buchse !2 des ST7 können Sie eine externe POWER DC10 -12V LINE OUT AUX IN Stereo-Signalquelle anschließen, Wie z. B. einen CD-Spieler, Cassettenrecorder oder dergleichen. Der Signalpegel der AUX IN-Buchse !2 wird mit dem AUX IN-Regler o eingestellt.
