Inhaltsverzeichnis Konfigurationsmöglichkeiten/Zusammenhänge Einleitung, Sicherheitshinweise, Allgemeines Hinweise zu dieser Anleitung Sicherheitshinweise Bestimmungsgemäße Verwendung Hinweise zur Lieferung Angaben zu „Einsatzgrenzen“ Hinweise zur Entsorgung Allgemeines Modellübersicht Technische Daten Übersicht Kühl-Leistungsdaten (2- und 4-Leiter) Heiz-Leistungsdaten (2-Leiter, Hauptwärmetauscher) Heiz-Leistungsdaten (4-Leiter, Zusatzwärmetauscher) Luftmengen bei externem statischen Druck Druckverlust der Wärmetauscher Leistungskurven Wasserinhalt der Wärmetauscher...
Seite 3
Zubehör Elektrisches Zubehör Hydraulisches Zubehör Luftführungs- und sonstiges Zubehör Montage Hinweise zur Installation Anforderungen an den Installationsplatz Installation des Gerätes Anschließen der Wasserversorgung Montage externes Ventil Anschluss der Kondensatleitung Montage externe Kondensatwanne Elektrischer Anschluss Bauseitige Änderung der Ventilatorstufenbelegung 7.10 Bauseitige Änderung der Wasseranschlussseite Schaltplan Schaltplan allgemein Inbetriebnahme...

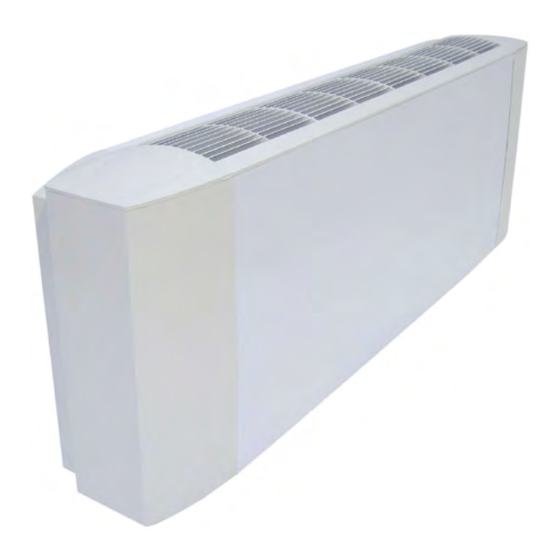

1. Konfigurationsmöglichkeiten/Zusammenhänge Gebläsekonvektor Serie GK Ausführung Leistungsgröße Wasseranschlussseite Schaltpläne Schaltpläne Seite 69 GK + TCO C Seite 69 GK + TCO A Seite 69 GK + TCO D Seite 69 GK + TCO B Seite 69 GK + TCO E Seite 69 Hydraulisches Zubehör (optional) GKV22 2-Wege-Ventilkit Ein/Aus (2-Leiter)
Seite 5
Sonstiges Zubehör (optional) GKPAEV Mischluftklappe (für die Version VA, VB und VC) Seite 57 GKPAEH Mischluftklappe (für die Version HA, HB und HC) Seite 57 GKCZ Satz Füße Seite 57 GKCZF Satz Füße mit Ansauggitter Seite 57 GKPAEHF Frischluftansaugöffnung rund Seite 58 GKPAEM Motor für Klappen Seite 59...
2. Einleitung, Sicherheitshinweise, Allgemeines 2.2 Sicherheitshinweise 2.1 Hinweise zu dieser Anleitung 2.2.1 Bedeutung der Warnungen, Hinweise Diese Anleitung enthält wichtige Informationen zu: Achtung! • Transport Gefahrenhinweis – weist Sie auf gefährliche Situationen • Montage und Installation hin. Vermeiden Sie diese Situationen, sonst könnten Sie oder andere Personen ernsthaft gefährdet werden.
2.2.2 Sicherheitshinweise • Alle in dieser Anleitung enthaltenen Sicherheits- Die folgenden Sicherheitshinweise sind zwingend zu hinweise müssen beachtet werden, unabhängig beachten. Geschieht dies nicht, können Schäden an Ge- von der Deutlichkeit oder Positionierung der räten, deren Umgebung und vor allem auch an Personen Bekanntmachung.
2.2.4 Sicherheitshinweise für die Arbeitssicherheit 2.2.5 Sicherheitshinweise für die Wartung und • Es sind stets Arbeitshandschuhe zu tragen. Reparaturen • Falls Komponenten ersetzt werden müssen, un- • Das Gerät muss stets zu zweit befördert werden. bedingt Originalersatzteile verwenden. Dies kann Einfluss auf die Gewährleistung haben.
2.3 Bestimmungsgemäße Verwendung 2.2.6 Sicherheitshinweise für den Betrieb • Das Gerät keinen entzündlichen Gasen aussetzen. Die Gebläsekonvektoren sind für den Einbau in Büro-, Lager- • Keine Gegenstände durch die Luftgitter stecken. und Wohnräumen konzipiert. Die Gebläsekonvektoren sind ausschließlich zum Lufterwärmen, -filtern, -kühlen und •...
2.4 Hinweise zur Lieferung Typenschild Jedes Gerät ist mit einem Typenschild gekennzeichnet, auf dem die Daten des Herstellers und der Typ des Gerätes Gewicht und Abmessungen angegeben sind. Gewicht Gewicht Lieferumfang Modell verpackt unverpackt (in mm) (in mm) (in kg) (in kg) Der Gebläsekonvektor besteht aus den folgenden Teilen: •...
2.5 Angaben zu „Einsatzgrenzen“ 2.6 Hinweise zur Entsorgung Die Einsatzgrenzen der Gebläsekonvektoren, der Wärme- Verbrauchteile und ersetzte Teile müssen vorschriftsmäßig tauscher und der thermoelektrischen Ventile sind wie folgt: entsorgt werden. Gebläsekonvektor und Wärmetauscher Die geltenden Umweltschutzbestimmungen müssen • Max. Temperatur des Heizmediums: 80 °C eingehalten werden.
2.7 Allgemeines 2.7.1 Die innere Struktur Die innere Struktur besteht aus verzinktem Blech, Durch- messer 0,8 oder 1 mm, je nach Funktion des Teiles. Auf Der Gebläsekonvektor ist für die Klimatisierung von Räu- der hinteren bzw. oberen Seite des Gerätes befinden sich men entwickelt.
2.7.2 Der Wärmetauscher Der Wärmetauscher besteht aus Kupferrohren mit aufgeprägten Aluminiumlamellen, die einen Abstand von 2,1 mm haben. Die Wasseranschlüsse am Gerät sind zöllige Innengewinde. Alle Register werden Dichtigkeitsprüfungen mit 18 bar Druck unterzogen und eignen sich bis zu einem maximalen Betriebsdruck von 10 bar (PN10).
Seite 14
2.7.5 Die Ventilatoreinheit Die Ventilatoreinheit besteht aus einem Blech, auf dem die Ventilatoren und der Motor angebracht sind. Die Motoraufhängungen sind gedämpft, um die Übertragung von Schwingungen und Vibrationen zu vermeiden. Die Ventilatoren sind zentrifugal mit direkt an der Motor- welle angebrachten Schaufeln.
2.8.2 Beschreibung der Ausführungen Die Modelle VA, VB, VL (alle vertikal), sowie die Modelle HA, HB, HL (alle horizontal) haben ein Gehäuse für sichtbare Installationen. Konstruktionseigenschaften: • Richtungsverstellbares Ausblasgitter • in 11 Leistungsgrößen verfügbar • Register mit 2, 3 oder 4 Rohrreihen (modellabhängig) verfügbar •...
3.6 Druckverlust der Wärmetauscher Die folgenden Grafiken geben die Druckverluste der Wärme- tauscher in Abhängigkeit des Wasservolumenstroms wieder. Hauptregister Zusatzheizregister Die temperaturabhängigen Änderungen des Druckverlustes können folgender Tabelle entnommen werden. Faktor 0,94 0,88 0,87 0,85 0,82 0,79 0,775 0,75 0,74 °C...
3.10.3 Änderung Schalldruckpegel in Bezug auf Raumvolumen und Nachhallzeit Aus folgender Grafik kann die Veränderung des Schall- druckpegels in Abhängigkeit von Raumvolumen und/oder Nachhallzeit entnommen werden. Entfernung Raumvolumen 3.10.4 Änderung Schalldruckpegel in Bezug auf Ent- fernung und Nachhallzeit Aus folgender Grafik kann die Veränderung des Schall- druckpegels in Abhängigkeit von Entfernung und/oder Nachhallzeit entnommen werden.
3.10.5 Geräuschpegel NR Größe Frequenzband 4. Korrekturfaktoren 4.1. Korrekturfaktoren für Höhenunterschiede 4.2 Korrekturfaktoren für Glykol Höhe Ethylenglykol 300 m 0,99 0,958 Gefrierpunkt % Volumen °C 600 m 0,98 0,930 0,985 1,02 1,07 900 m 0,969 0,90 0,98 1,04 1,11 1200 m 0,959 0,859 0,974...
5. Abmessungen und Anschlüsse 5.1 Abmessungen des Gerätes Modell 1120 1006 1120 1006 1380 1038 1266 1380 1038 1266 1205 1380 1038 1266 1205 1380 1038 1266 1205 1640 1298 1526 1265 1900 1558 1786 1525 5.1.1 Ausführung VA, VB und HA, HB Ausführung VA von der Seite/von vorne Ausführung VB von der Seite/von vorne Ausführung HA von der Seite/von unten...
Seite 47
5.1.2 Ausführung VC, VD, VE, VF Alle V* von der Seite Ausführung VC von vorne Ausführung VD von vorne Ausführung VE von vorne Ausführung VF von vorne * Kondensatanschluss vertikales Gerät 16 mm und horizontales Gerät 20 mm...
5.1.3 Ausführung HC, HD Kondensatanschluss* Kondensatanschluss* Ausführung HC, HD von der Seite Ausführung HC von unten Ausführung HD von unten Hinweis! Bei optional eingebauter Kondensatpumpe wird unter- halb der Einheit nochmals 20 mm Platz benötigt! * Kondensatanschluss vertikales Gerät 16 mm und horizontales Gerät 20 mm 5.1.4 Abmessungen Ansaug/Ausblas Ansaug bei VC, VE, HC Ausblas bei VC, VD, HC, HD...
5.1.6 Ausführung VL, HL Ausführung VL von oben (Luftausblas) Ausführung HL von der Seite Ausführung VL von der Seite Ausführung HL von vorne (Luftausblas) Ausführung VL von vorne (Luftansaug) Abmessungen und Position der Wasseranschlüsse Ausführung HL von unten (Luftansaug) (Beispiel DX) Modell 010-018 025-029...
5.3 Mindestabstände 5.3.1 Modelle mit Gehäuse Min. 300 mm Min. 200 mm Min. 200 mm 5.3.2 Modelle zum Einbauen Min. 180 mm Min. 180 mm 5.4 Gewichte Modell 27,5 27,5 27,5 27,5 27,5 27,5 27,5 27,5...
6. Zubehör 6.1 Elektrisches Zubehör Die Geräte der Serie GK sind serienmäßig auf Klemmen verdrahtet. Die Klemmleiste befindet sich in einem Elektrokasten. 6.1.1 TCO-Regler Die Raumthermostate der Serie TCO können mit allen Konvektoren kombiniert werden, welche für die Ansteuerung mit 230 V geeignet sind.
Seite 53
6.1.2 GKMS Relaismodul für Zonenregelung Mit dem Relaismodul für Zonenregelung können mehrere Hinweis! Geräte über einen Raumthermostaten (z.B. TCO) ange- steuert werden. Durch das Relaismodul schaltet der ext. Raumthermostat Die Schallangaben sind Laborwerte und können je nach lediglich das/die Ventil(e) direkt, den Lüfter über die Installationsort und -art unterschiedlich stark abweichen! Relais.Durch dieses Zubehör benötigt das Gerät separate Die Kondensatpumpe kann im Betrieb auch lauter sein als...
6.2.8 Ventilantrieb 0-10 V zu GKV2*M und GKV4*M 6.2.10 GKDET4 4-Leiter Anschlusskit (EMUJC) Das lose mitgelieferte Kit GKDET4 vereinfacht die bauseitige Im Ventilkit ist ein Antrieb (zwei bei 4-Leiter-Ventilkits) Verbindung von Systemleitung zu Geräteanschluss. enthalten. Der elektromechanische Antrieb in Kombination Außerdem enthält dieses Kit 4 Absperrventile, was eine mit dem Ventil ist stromlos geschlossen.
6.3 Luftführungs- und sonstiges Zubehör 6.3.1 GKCZ Satz Füße Das Set „Füße“ besteht aus 4 Teilen: zwei Bügel zum Tragen des Gebläsekonvektors, und zwei Plastikelemente, die dem Profil des Gehäuses folgen. Das Set „Füße“ kann an Geräte der Ausführung VA und VB montiert werden, um am Boden bzw.
Seite 58
6.3.4 GKPAEHF Frischluftansaugöffnung Rund Kann an alle Gebläsekonvektoren GK der Ausführung VB, VD, HB, HD montiert werden. Bestehend aus einem Paneel mit einer runden Flanschöffnung zu Anbindung an die Außenluft. Diese Zusatzansaugung kann zum Einführen von Frischluft in den Raum oder für einen großzügigeren Volumenumsatz des Gebläsekonvektors dienen.
Seite 59
6.3.5 GKPAEM Motor für Klappen Modell 010-018 025-029 037-059 068-094 Der Motor der Außenluftklappe öffnet oder schließt die Flansch -Ø Frischluftzufuhr und kann sowohl an die vertikalen als Flanschhöhe auch an die horizontalen Modelle installiert werden. Flansch (Anzahl) Die Einstellung des Frischluftvolumens (bzw. die Drosselung der Öffnung der Ansaugung von außen) 1060 1320...
Seite 60
6.3.9 GKPM90 90° Ausblasplenum Mit diesem Anschluss kann der Luftstrom um 90° umgelenkt werden, so dass der Auslass des Gebläsekonvektors frontal wird. Hergestellt aus verzinktem Blech, wird das Zubehör optional isoliert geliefert, um Kondensatbildung zu vermeiden. Das Plenum wird mit als Satz gelieferten, selbstschneidenden Schrauben an der Auslassöffnung des Gebläsekonvektors angebracht.
Seite 61
6.3.11 GKPA Ansaugplenum mit Rundanschluss Über dieses aus verzinktem Blech hergestellte Plenum kann der Gebläsekonvektor mit Luftansaugsystemen mit runden Kanälen verbunden werden. Das Plenum kann je nach Baugröße des Gebläsekonvek- tors 1 bis 3 Verbindungsflansche haben und wird mit selbstschneidenden Schrauben an den vorgebohrten Stellen in den Seiten des Geräts befestigt.
6.3.13 GKCOIB Isolierung für Ausblasplenen Die Ausblasplenen werden serienmäßig ohne Isolierung geliefert. Mit diesem Zubehör werden die Plenen isoliert um Schwitzwasser zu vermeiden. Dies ist besonders bei niedrigen Ausblastemperaturen notwendig! 6.3.14 GKGFM Ausblasgitter aus Aluminium (nur für Wandmontage) Das Gitter aus eloxiertem Aluminium wird als Finish der Luftauslassöffnungen an Möbelelementen oder Abdeck- paneelen der Einbau-Gebläsekonvektoren geliefert.
6.3.16 GKGFA Ausblasgitter aus Aluminium (nur für Wandmontage) Das Gitter in der Ansaugung aus eloxiertem Aluminium wird als Finish der Luftöffnungen an Möbelelementen oder Abdeckpaneelen der Einbau-Gebläsekonvektoren geliefert. Hinweis! Dieses Zubehörteil ist nicht für die direkte Montage am Gebläsekonvektor bzw. an Luftführungselementen geeignet. Die nachfolgende Tabelle und die Zeichnung geben die Nutzabmessungen zur Realisierung des Sitzes in Millimetern an.
7. Montage 7.2 Anforderungen an den Installationsplatz Die Einbauposition des Gebläsekonvektors sollte 7.1 Hinweise zur Installation unter Berücksichtigung der folgenden Gesichtspunkte ausgewählt werden: Erhalt des Gerätes Vor dem Auspacken und der Montage des Gerätes sind • Rohrleitungen und elektrische Anschlüsse sollten folgende Prüfungen durchzuführen: leicht zugänglich sein.
7.3 Installation des Gerätes 7.4 Anschließen der Wasserversorgung Die Geräte der Serie GK sind für die Installation an Ge- Die Wasserversorgung kann direkt auf die Gerätean- windestangen vorgesehen. Die Position der notwendigen schlüsse oder auf das optionale Regelventil erfolgen. Gewindestangen finden Sie im Kapitel „Abmessungen und Anschlüsse“...
7.6 Anschluss der Kondensatleitung 7.7 Montage externe Kondensatwanne 7.6.1 Ohne Kondensatpumpe Im Lieferumfang ist eine externe Kondensatwanne An den Kondensatanschluss (Position und Abmessungen enthalten, welche das an der Wasseranschlussgruppe entnehmen Sie bitte dem Kapitel „Abmessungen“ auf entstehende Kondensat in die Hauptkondensatwanne im Seite 40) muss eine entprechend dimensionierte Freispie- Inneren des Gerätes leitet.
7.8 Elektrischer Anschluss Für die beiden Varianten von Ventilatoren gilt: Werkseitig sind 3 Ventilatorstufen vorverdrahtet, welche entweder bei Bestellung spezifiziert wurden oder den Die werkseitig eingebauten elektrischen Komponenten Standard Luftmengen in den technischen Daten dieser sind auf Klemmen geführt. Die nachfolgende Klemmleiste Dokumentation entsprechen.
7.10 Bauseitige Änderung der Wasser- anschlussseite In manchen Fällen, kann aufgrund veränderter Anforde- rungen vor Ort die Änderung der geräteseitigen Wasser- anschlussseite notwendig werden. Folgende Arbeiten müssen hierfür erfolgen: • Falls vorhanden, das Gehäuse des Gerätes abnehmen • Falls vorhanden, die Ventilgruppe demontieren •...
9. Inbetriebnahme • Prüfen Sie die Funktion von Schwimmerschalter, Kon- densatwanne und Kondensatpumpe, indem Sie in die Kondensatwanne destilliertes Wasser gießen. Nutzen Die Inbetriebnahme des Gerätes hat durch den Ersteller Sie hierzu die an des Gebläsekonvektors montierte oder einem von diesem benannten, autorisierten Sach- Kondensatauffangwanne der Ventilbaugruppe.
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen EN 349-04 Sicherheit von Maschinen-Mindest-abstände zur Vermeidung des Quetschens von Körperteilen Gegebenenfalls kann die CE-Erklärung unter airblue@swegon.de oder in den einzelnen Regionalcentern angefragt werden.
11. Wartung Um den funktionell einwandfreien und hygienisch bestmöglichen Betrieb einer technischen Anlage zu gewährleisten, ist eine regelmäßige Wartung zwingend erforderlich. Eine Wartung hat sowohl Einfluss auf die Lebenszeit eines Gerätes, wie auch auf die evtl. notwendige Gewährleistungsanerkennung. Der Hersteller/ Lieferant hat das Recht im Falle eines Gewährleistungsfalles nach einem Inbetriebnahme- und Wartungsprotokoll zu fragen.
