Ausbau Schnellspann Bohrfutter - Optinum OPTI drill B 13 Betriebsanleitung


Ziehen Sie das Werkzeug, Bohrer (3) fest an.
1
2
3
ACHTUNG!
Achten Sie auf festen und korrekten Sitz des eingespannten Werkzeugs.

4.5.3 Ausbau Schnellspann Bohrfutter

WARNUNG!
Bauen Sie das Bohrfutter erst aus, wenn die Tisch- und Säulenbohrmaschine von der
elektrischen Versorgung getrennt ist.

Trennen Sie die Tisch- und Säulenbohrmaschine von der elektrischen Versorgung.

Die Kegelverbindung läßt sich mit einem Gummi- oder Kunststoffhammer lösen.
Das Bohrfutter und der Kegeldorn werden mit einem Austreiber von der Bohrspindel gelöst.

Bewegen Sie die Bohrpinole nach unten.

Drehen Sie die Bohrspindel soweit, bis die Öffnung an der Bohrpinole und der Bohrspindel
übereinander liegen.

Lösen Sie den Kegeldorn des Bohrfutters mit Hilfe eines Austreibers.
Austreiber
Bohrpinole
Oberteil
Schnellspann
Bohrfutter
Unterteil
Schnellspann
Bohrfutter
Version 1.5.2 vom 2014-04-02

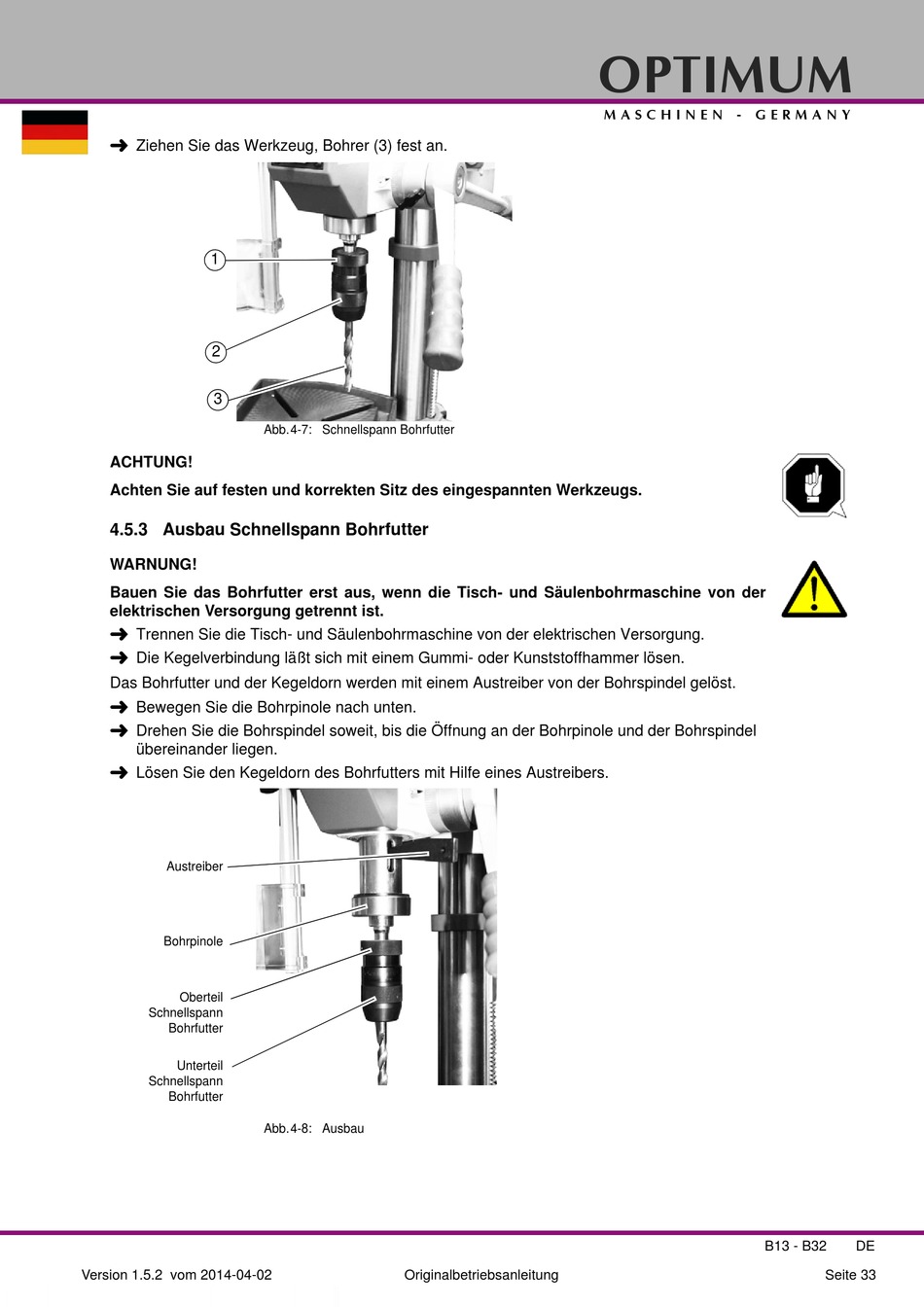

Abb.4-7: Schnellspann Bohrfutter
