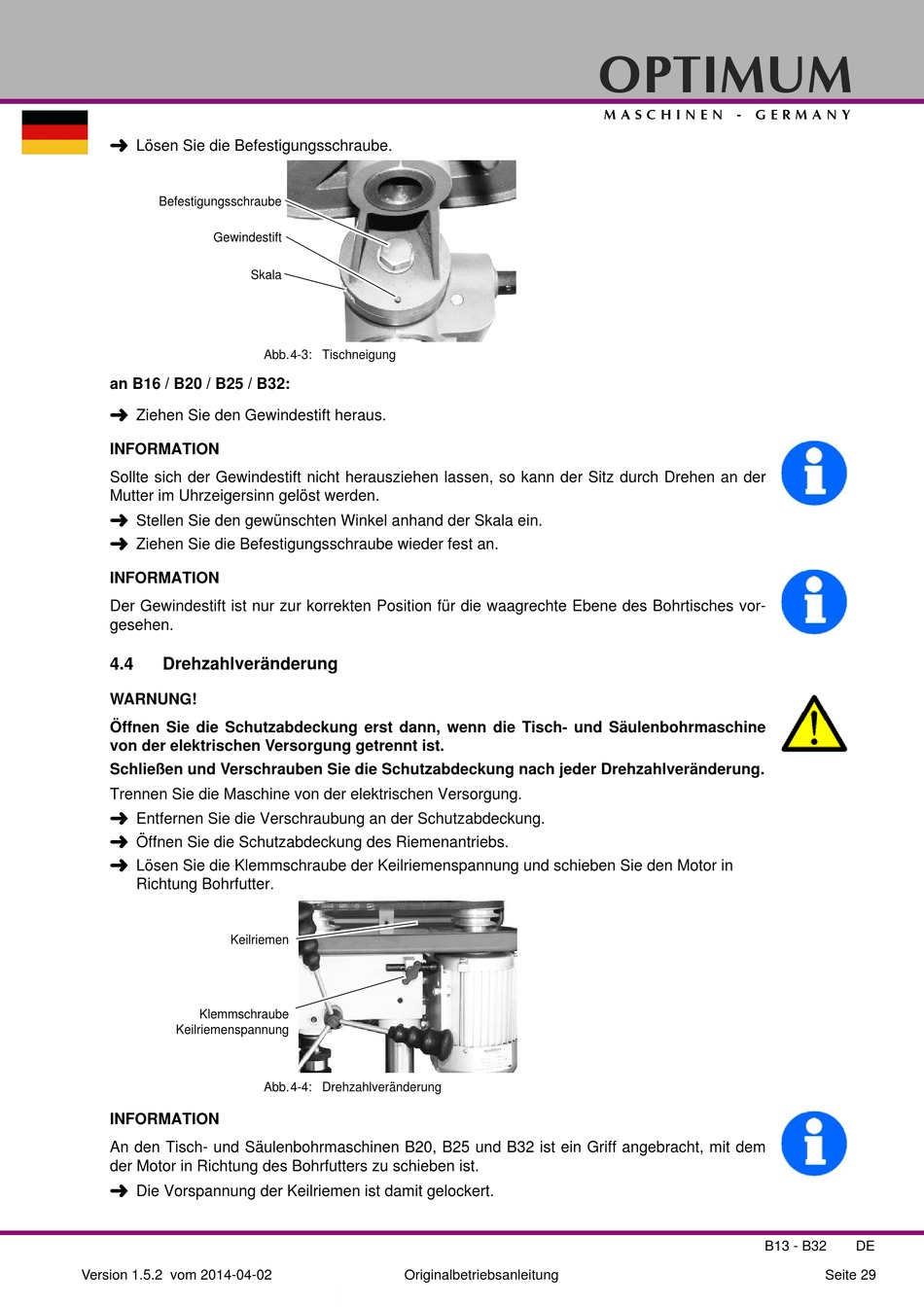

Lösen Sie die Befestigungsschraube.
Befestigungsschraube
Gewindestift
Skala
an B16 / B20 / B25 / B32:
Ziehen Sie den Gewindestift heraus.
INFORMATION
Sollte sich der Gewindestift nicht herausziehen lassen, so kann der Sitz durch Drehen an der
Mutter im Uhrzeigersinn gelöst werden.
Stellen Sie den gewünschten Winkel anhand der Skala ein.
Ziehen Sie die Befestigungsschraube wieder fest an.
INFORMATION
Der Gewindestift ist nur zur korrekten Position für die waagrechte Ebene des Bohrtisches vor-
gesehen.
4.4
Drehzahlveränderung
WARNUNG!
Öffnen Sie die Schutzabdeckung erst dann, wenn die Tisch- und Säulenbohrmaschine
von der elektrischen Versorgung getrennt ist.
Schließen und Verschrauben Sie die Schutzabdeckung nach jeder Drehzahlveränderung.
Trennen Sie die Maschine von der elektrischen Versorgung.
Entfernen Sie die Verschraubung an der Schutzabdeckung.
Öffnen Sie die Schutzabdeckung des Riemenantriebs.
Lösen Sie die Klemmschraube der Keilriemenspannung und schieben Sie den Motor in
Richtung Bohrfutter.
Keilriemen
Klemmschraube
Keilriemenspannung
INFORMATION
An den Tisch- und Säulenbohrmaschinen B20, B25 und B32 ist ein Griff angebracht, mit dem
der Motor in Richtung des Bohrfutters zu schieben ist.
Die Vorspannung der Keilriemen ist damit gelockert.
Version 1.5.2 vom 2014-04-02
Abb.4-3: Tischneigung
Abb.4-4: Drehzahlveränderung
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
B13 - B32
DE
Seite 29
