OPTIMUM
M A S C H I N E N - G E R M A N Y

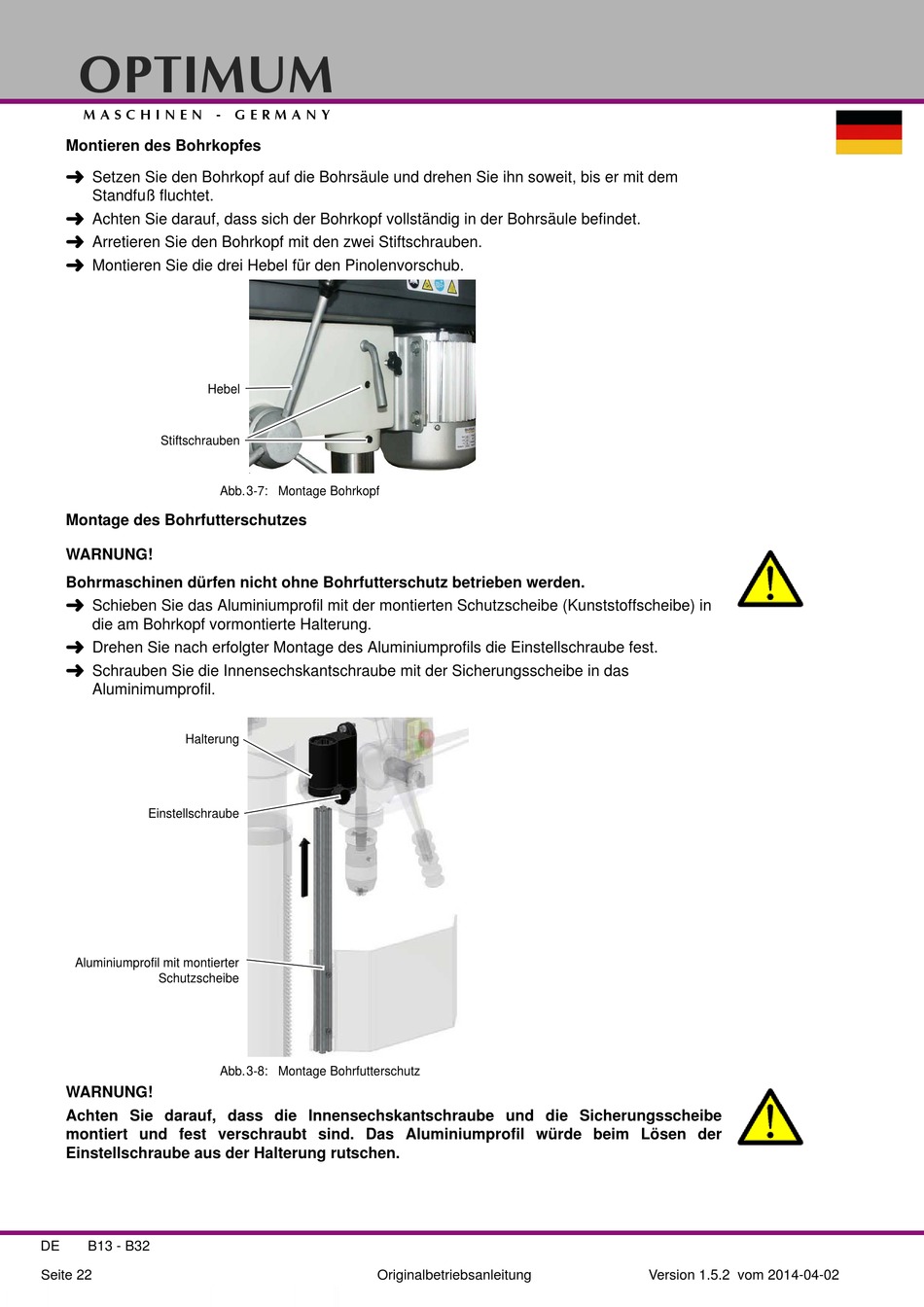

Montieren des Bohrkopfes
Setzen Sie den Bohrkopf auf die Bohrsäule und drehen Sie ihn soweit, bis er mit dem
Standfuß fluchtet.
Achten Sie darauf, dass sich der Bohrkopf vollständig in der Bohrsäule befindet.
Arretieren Sie den Bohrkopf mit den zwei Stiftschrauben.
Montieren Sie die drei Hebel für den Pinolenvorschub.
Hebel
Stiftschrauben
Montage des Bohrfutterschutzes
WARNUNG!
Bohrmaschinen dürfen nicht ohne Bohrfutterschutz betrieben werden.
Schieben Sie das Aluminiumprofil mit der montierten Schutzscheibe (Kunststoffscheibe) in
die am Bohrkopf vormontierte Halterung.
Drehen Sie nach erfolgter Montage des Aluminiumprofils die Einstellschraube fest.
Schrauben Sie die Innensechskantschraube mit der Sicherungsscheibe in das
Aluminimumprofil.
Halterung
Einstellschraube
Aluminiumprofil mit montierter
Schutzscheibe
WARNUNG!
Achten Sie darauf, dass die Innensechskantschraube und die Sicherungsscheibe
montiert und fest verschraubt sind. Das Aluminiumprofil würde beim Lösen der
Einstellschraube aus der Halterung rutschen.
DE
B13 - B32
Seite 22
Abb.3-7: Montage Bohrkopf
Abb.3-8: Montage Bohrfutterschutz
Originalbetriebsanleitung
Version 1.5.2 vom 2014-04-02
