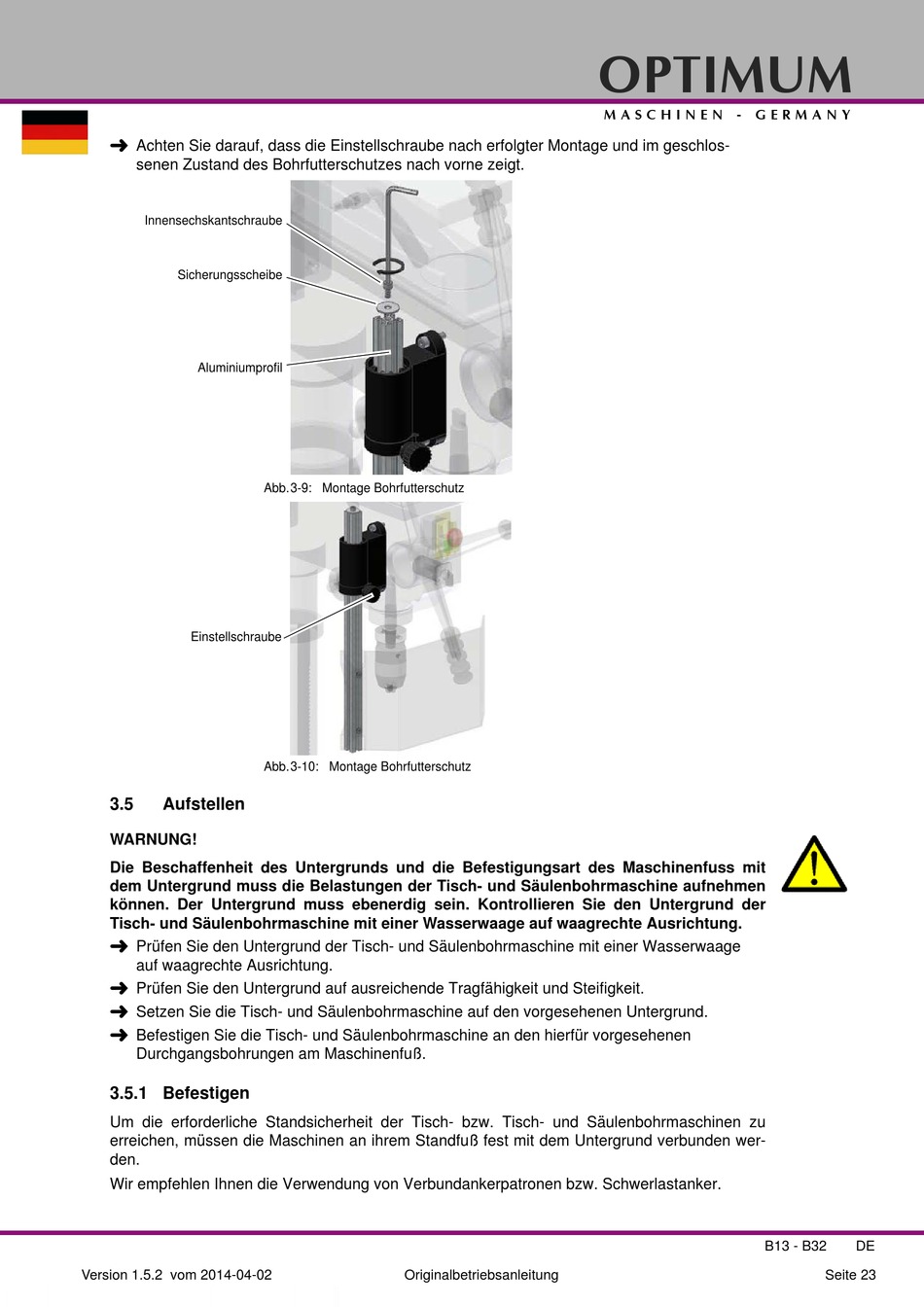

Aufstellen; Befestigen - Optinum OPTI drill B 13 Betriebsanleitung


Achten Sie darauf, dass die Einstellschraube nach erfolgter Montage und im geschlos-
senen Zustand des Bohrfutterschutzes nach vorne zeigt.
Innensechskantschraube
Sicherungsscheibe
Aluminiumprofil
Einstellschraube
3.5

Aufstellen

WARNUNG!
Die Beschaffenheit des Untergrunds und die Befestigungsart des Maschinenfuss mit
dem Untergrund muss die Belastungen der Tisch- und Säulenbohrmaschine aufnehmen
können. Der Untergrund muss ebenerdig sein. Kontrollieren Sie den Untergrund der
Tisch- und Säulenbohrmaschine mit einer Wasserwaage auf waagrechte Ausrichtung.

Prüfen Sie den Untergrund der Tisch- und Säulenbohrmaschine mit einer Wasserwaage
auf waagrechte Ausrichtung.

Prüfen Sie den Untergrund auf ausreichende Tragfähigkeit und Steifigkeit.

Setzen Sie die Tisch- und Säulenbohrmaschine auf den vorgesehenen Untergrund.

Befestigen Sie die Tisch- und Säulenbohrmaschine an den hierfür vorgesehenen
Durchgangsbohrungen am Maschinenfuß.

3.5.1 Befestigen

Um die erforderliche Standsicherheit der Tisch- bzw. Tisch- und Säulenbohrmaschinen zu
erreichen, müssen die Maschinen an ihrem Standfuß fest mit dem Untergrund verbunden wer-
den.
Wir empfehlen Ihnen die Verwendung von Verbundankerpatronen bzw. Schwerlastanker.
Version 1.5.2 vom 2014-04-02
Abb.3-9: Montage Bohrfutterschutz
Abb.3-10: Montage Bohrfutterschutz
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
B13 - B32 DE
Seite 23
