Kranzle 2+2 Originalbetriebsanleitung Seite 4

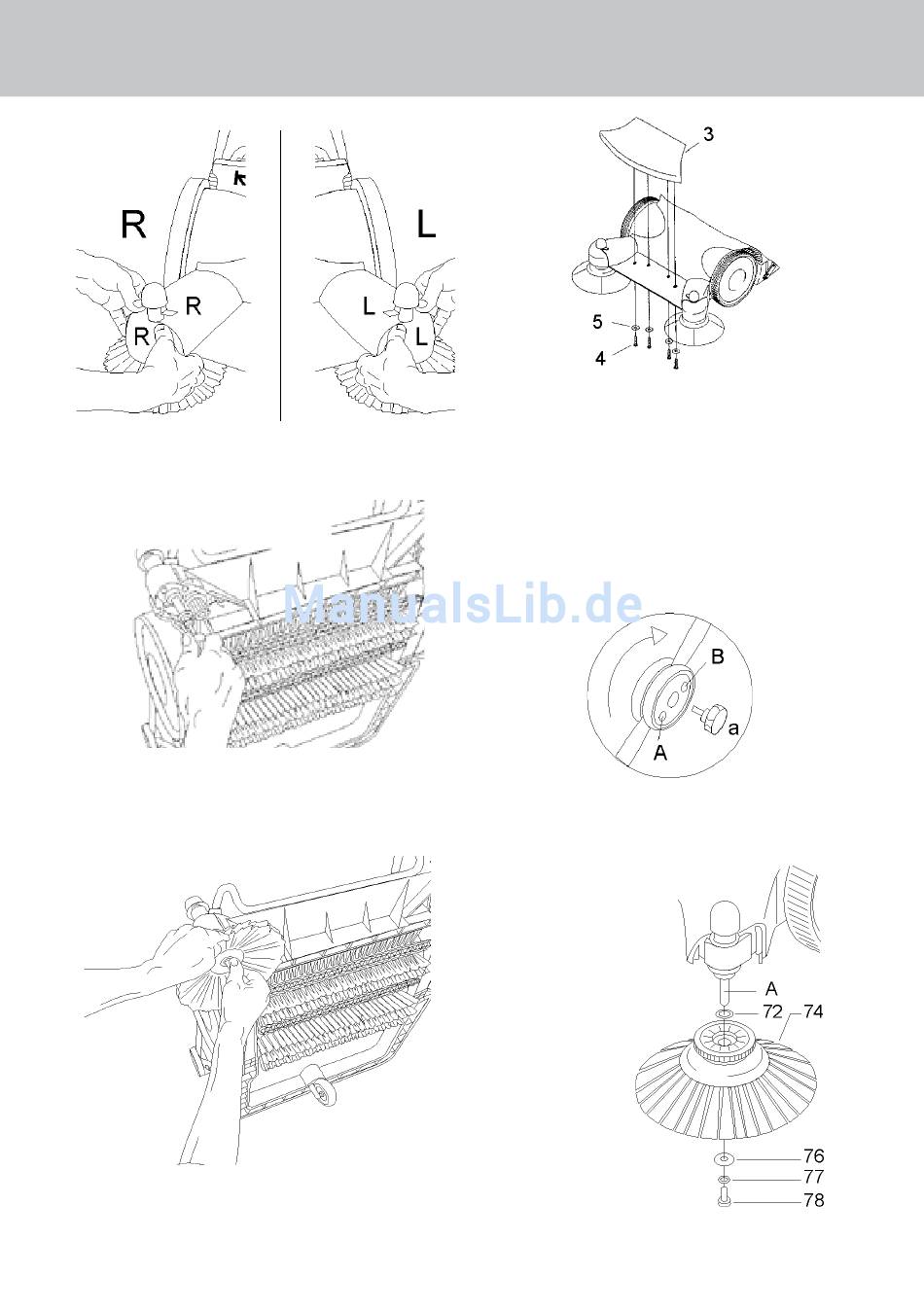

Montage für Seitenbesen und Fahrbügel
Nun drücken Sie von oben die Schutzkappen auf
und achten Sie dabei auf die eingeprägte Seiten-
richtigkeit (rechts und links).
Bügel zurückklappen auf die Maschine. Stellen
Sie nun die Universalkehrmaschine umgekehrt
auf den Boden und lösen Sie die Kopfschraube
aus der Messingachse der Zuführbürste.
Legen Sie zuerst die Scheibe Nr. 72 auf den Seitenbesen Nr. 74 über das
Kugellager und stecken Sie beides auf den Lagerbolzen A. Drehen Sie nun die
Schraube mit der Messingscheibe Nr. 76 und der Sicherungs-Scheibe Nr. 77 in den Bolzen.
4
Lösen Sie die vier Kunststoffschrauben
(4) aus der Unterseite des Staubspoilers
(3) und legen Sie die Schrauben mit den
Unterlegscheiben (5) auf den Boden.
Drücken Sie den Spoiler von oben auf das
Gehäuse. Drehen Sie nun die Schrauben
mit den Unterlegscheiben von unten durch
die Bohrungen im Gehäuse in den Spoiler.
Ziehen Sie die Schrauben an.
Fixieren Sie den Schubbügel in der
Arbeitsstellung mit den mitgelieferten
Sterngriffschrauben (a) in Loch (A).
