2. Τοποθετήστε έναν αποστάτη κάτω από
μία πλευρά του φαλτσοπρίονου για να
συγκρατήσει τα πόδια εγκατάστασης του
φαλτσοπρίονου πάνω από την επιφάνεια
εργασίας.
3. Κρατήστε ένα στήριγμα εγκατάστασης (b)
κάτω από το πριόνι και περάστε μια καρόβιδα
(από τη σακούλα εξαρτημάτων στερέωσης)
προς τα πάνω μέσα από το στήριγμα και το
πόδι του πριονιού.
ΣΗΜΕΙΩΣΗ: Βλ. τον DE7025 – Πίνακα
επιλογής εξαρτημάτων στερέωσης
για τις σωστές διαδικασίες εξαρτημάτων
εγκατάστασης για φαλτσοπρίονα D
Ακολουθήστε σωστά όλες τις οδηγίες, αλλιώς
μπορεί να εμποδίζεται η περιστροφή του
τραπεζιού του φαλτσοπρίονου.

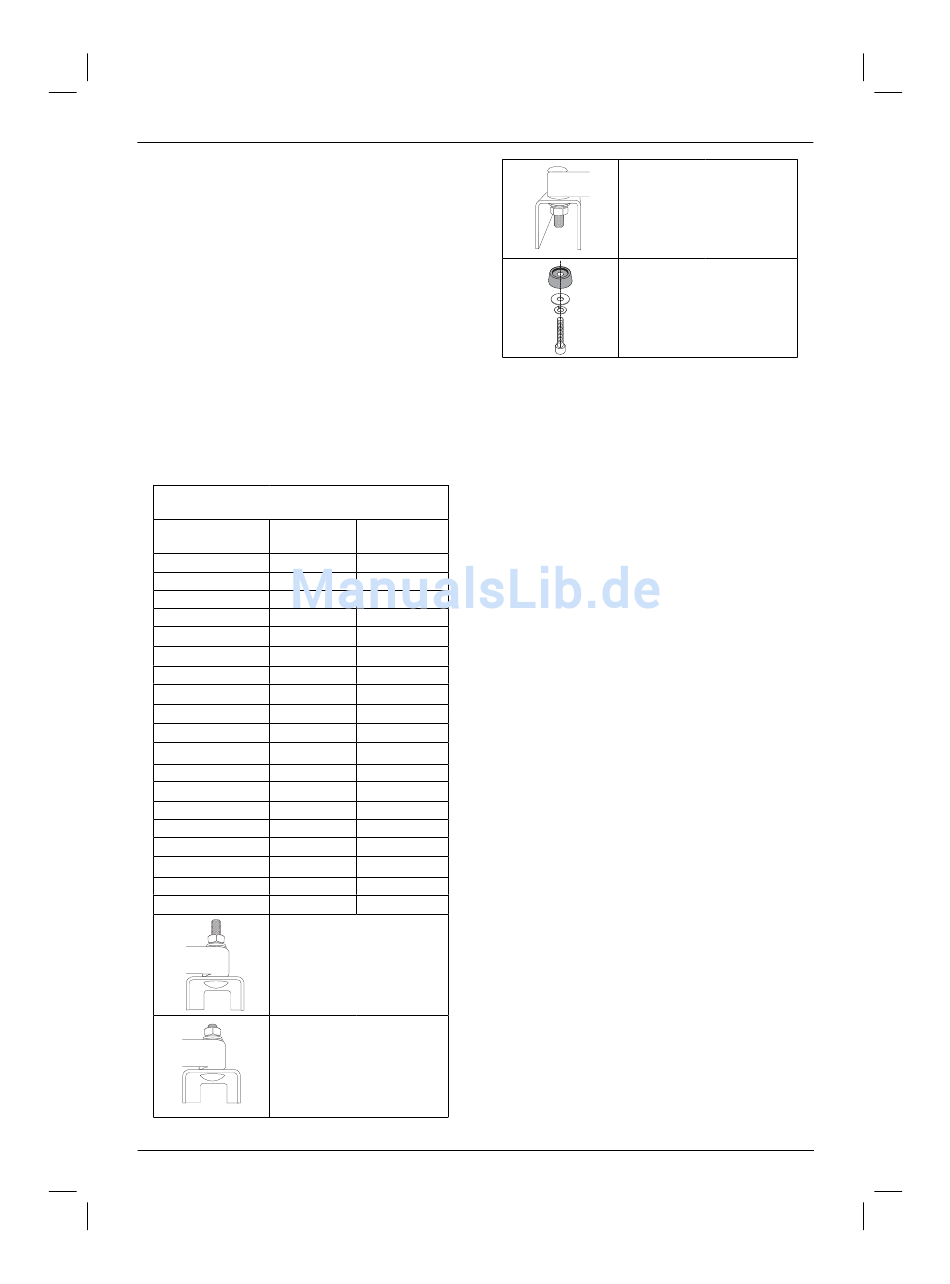

DE7025 – ΠΙΝΑΚΑΣ ΕΠΙΛΟΓΗΣ
ΕΞΑΡΤΗΜΑΤΩΝ ΣΤΕΡΕΩΣΗΣ
Αριστερή
πλευρά
DW703
1
DW705
1
DW706
1
DW708
1
DW712
1
DW713
1
DW715
1
DW716
1
DW717
2
DW718
3
DW700
4
DW701 Τύπος 1
4
DW701 Τύπος 2
1
DW707 Τύπος 1
4
DW707 Τύπος 2
1
DW711 Τύπος 1
4
DW711 Τύπος 2
1
DW771
1
DW777
1
1 = Μακριά βίδα, κεφαλή
κάτω
2 = Κοντή βίδα, κεφαλή
κάτω
4. Μόλις εγκατασταθεί η καρόβιδα (από τη
σακούλα εξαρτημάτων στερέωσης) σύμφωνα
WALT.
E
με τον DE7025 – Πίνακα επιλογής
εξαρτημάτων στερέωσης, τοποθετήστε
πάνω στο μπουλόνι μια επίπεδη ροδέλα,
ροδέλα ασφάλισης και παξιμάδι. Σφίξτε τα
μπουλόνια με το χέρι.
5. Επαναλάβετε τη διαδικασία στην άλλη πλευρά
Δεξιά
του στηρίγματος.
πλευρά
6. Μετακινήστε τον αποστάτη στην άλλη πλευρά
1
του πριονιού για να συγκρατήσει το άλλο άκρο
1
του πριονιού πάνω για πρόσβαση στη βάση
1
του πριονιού.
2
7. Περάστε καρόβιδες μέσα από το άλλο
2
στήριγμα και τη βάση του πριονιού όπως
1
πριν. Βεβαιωθείτε ότι τα δύο στηρίγματα είναι
1
παράλληλα μεταξύ τους.
1
1 8. Για να τοποθετήσετε το πριόνι πάνω στον
πάγκο, πιάστε και ανυψώστε το πριόνι από
2
το συγκρότημα στηρίγματος εγκατάστασης
4
από τους μοχλούς απασφάλισης. Αυτοί οι
4
μοχλοί δεν ασφαλίζουν το πριόνι πλευρικά στη
1
θέση του αλλά χρησιμεύουν απλά σαν μέσο
4
εγκατάστασης του πριονιού στη δοκό.
1
4 9. Πλησιάστε τη δοκό, με το συγκρότημα
πριονιού/στηρίγματος να γέρνει ελαφρά προς
1
το σώμα σας. Πιάστε το κοίλο μπροστινό
1
χείλος του στηρίγματος εγκατάστασης με τη
1
στρογγυλεμένη άκρη της δοκού. Ένα από τα
στηρίγματα πρέπει να πιάνει το κλιπ ρύθμισης
θέσης (i) για να εμποδίζει την πλευρική κίνηση
του πριονιού κατά τη χρήση.
10. Όταν έχουν συνδεθεί η μπροστινή ακμή της
δοκού και το ασφαλιζόμενο κλιπ ρύθμισης
θέσης, μια ελαφρά περιστροφή προς τα κάτω
θα επιτρέψει ασφαλή σύμπλεξη των μοχλών
ασφάλισης στο πίσω μέρος της δοκού.
Κινήστε ελαφρά το πριόνι στα στηρίγματα για
να επαληθεύσετε ότι έχει ασφαλίσει στη θέση
του.
ΕΛΛΗΝΙΚΑ
3 = Μακριά βίδα, κεφαλή
πάνω
4 = Πλαστική επιφάνεια
και μικρή βίδα, κεφαλή
κάτω
