PORTUGUÊS

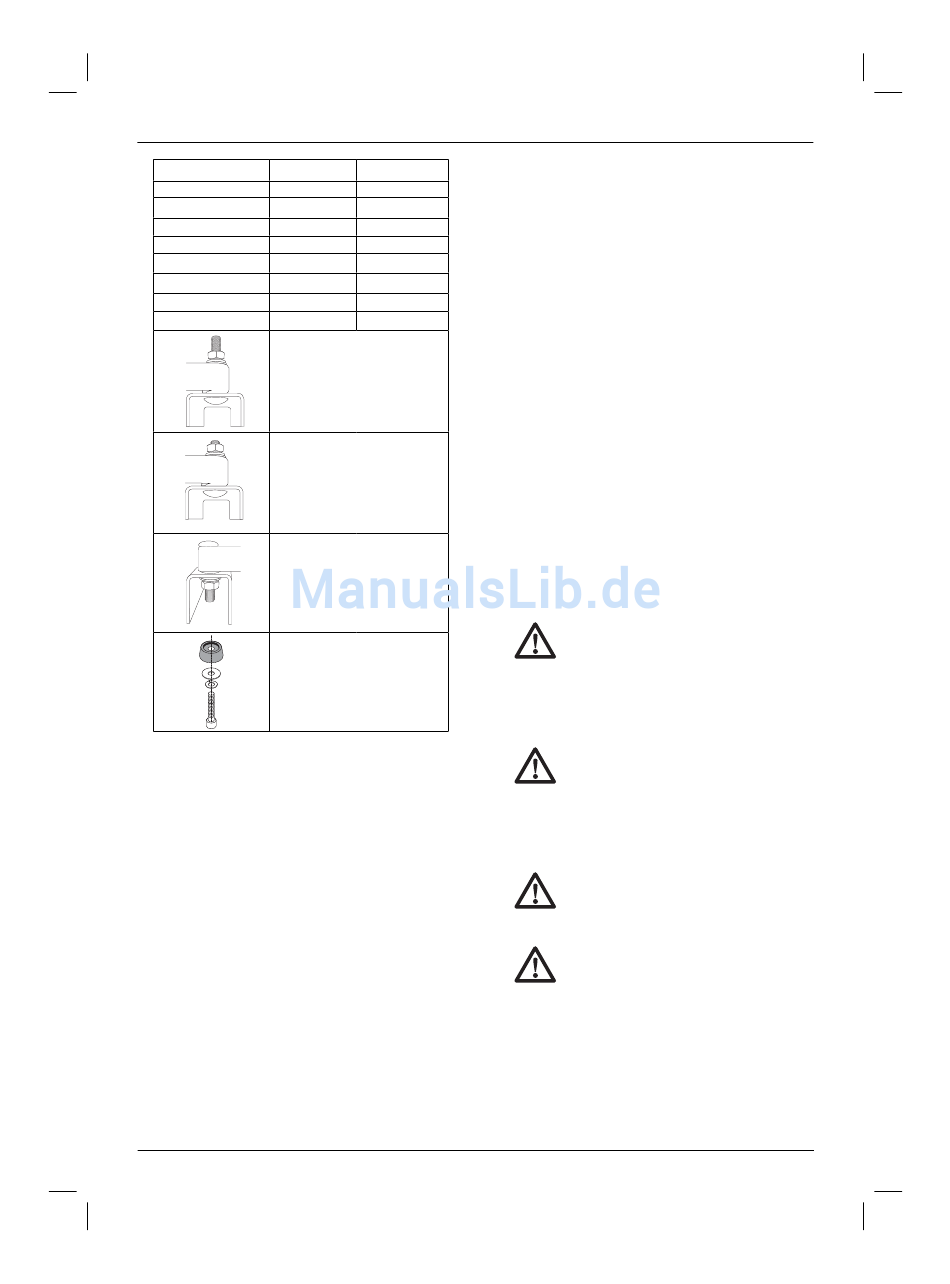

DW700
4
DW701 Tipo 1
4
DW701 Tipo 2
1
DW707 Tipo 1
4
DW707 Tipo 2
1
DW711 Tipo 1
4
DW711 Tipo 2
1
DW771
1
DW777
1
1 = Parafuso comprido,
parte inferior virada
para cima
2 = Parafuso curto, parte
inferior virada para cima
3 = Parafuso comprido,
parte inferior virada
para cima
4 = Almofada de plástico
e parafuso pequeno,
parte inferior virada
para cima
4. Depois do parafuso de pressão (saco de
ferramentas) ser instalado de acordo com
o Gráfico de selecção de equipamento
DE7025, monte uma anilha achatada; arruela
de pressão e a porca no parafuso. Aperte os
parafusos com a distância dos dedos.
5. Repita o procedimento na outra extremidade do
suporte.
6. Desloque o espaçador para o outro lado da
serra para manter a outra extremidade da serra
para cima para aceder à base da serra.
7. Insira os parafusos de pressão através do outro
suporte e a base da serra, tal como indicado
anteriormente. Certifique-se de que ambos os
suportes estão paralelos.
8. Para colocar a serra na bancada, agarre e
levante a serra pelo suporte de montagem
pelas alavancas de libertação. Estes alavancas
não bloqueiam a serra lateralmente no devido
mas servem para montar a serra à viga.
62
9. Aproxime a viga com o conjunto da serra/
4
suporte, rodando-o ligeiramente para o seu
4
corpo. Encaixe a extremidade frontal côncava
1
do suporte de montagem com a extremidade
4
arredonda da viga. Um dos suportes deve
1
encaixar no clipe de localização (i) para impedir
4
o movimento lateral da serra durante
1
a utilização.
1
10. Quando a extremidade frontal da viga e o
1
clipe de localização de bloqueio estiverem
encaixados, um eixo fixo ligeiramente para
baixo permite um encaixe fixo das alavancas
de libertação na parte traseira da viga. Oscile a
serra com cuidado nos suportes para verificar
se está devidamente bloqueado.
11. Ajuste a posição da serra conforme necessário
de modo a que a lâmina fique perpendicular à
viga quando estiver numa posição de esquadria
de 0 graus.
12. Aperte as quatro porcas, fixando a serra nos
suportes com firmeza.
DE7025 Método de montagem da
serra de esquadria universal
(fi g. 1, 7–9)
ATENÇÃO: para reduzir o risco
de ferimentos, desligue a unidade
e retire a ficha da fonte de
alimentação antes de montar a
serra de esquadria na respectiva
bancada. Um arranque acidental pode
causar lesões.
ATENÇÃO: perigo de falta de
estabilidade. Deve utilizar o método de
montagem de contraplacado descrito
nas seguintes instruções se montar
uma serra de esquadria não fabricada
pela D
de esquadria.
ATENÇÃO: para reduzir o risco de
ferimentos, certifique-se de que a serra
de esquadria está totalmente fixada na
bancada.
ATENÇÃO: para sua segurança, leia
e compreenda o manual de instruções
da serra de esquadria antes de utilizar
qualquer acessório. Se não cumprir
estes avisos, podem ocorrer ferimentos
e danos graves na serra de esquadria e
no acessório.
NOTA: se não tiver uma serra de esquadria
da D
WALT, deve ser utilizar um pedaço de
E
contraplacado de 19 mm para montar a serra de
esquadria.
WALT a esta bancada de serra
E
