TÜRKÇE

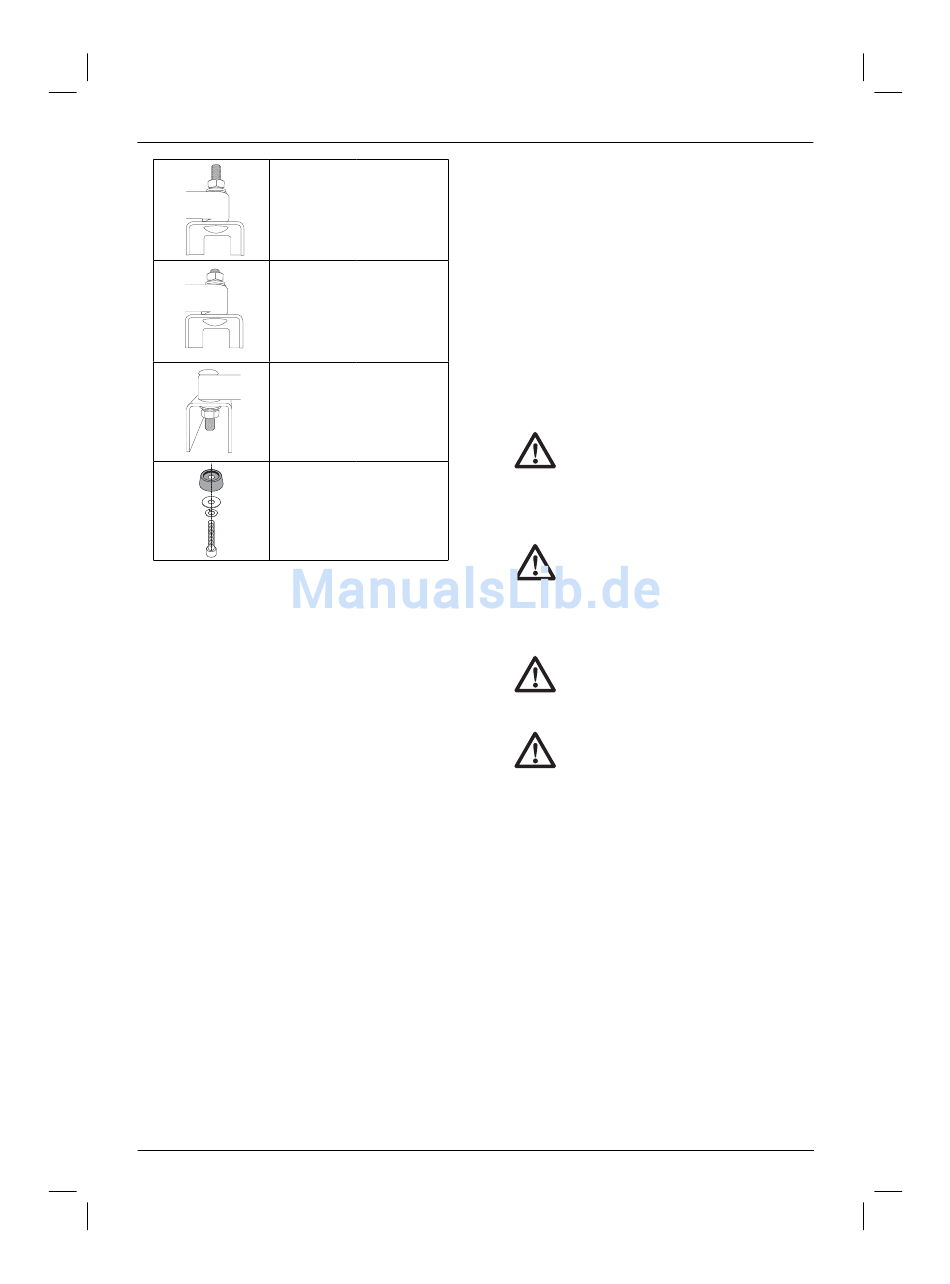

1 = Uzun vida, düğme
üzerindeki başlık
2 = Kısa vida, düğme
üzerindeki başlık
3 = Uzun vida, üstteki
başlık
4 = Plastik ped ve küçük
vida, düğme üzerindeki
başlık
4. Taşıma cıvatası (donanım çantası) DE7025
Donanım Seçme Şeması'na uygun olarak
takıldıktan sonra, düz bir rondela takın;
rondelayı ve somunu cıvata üzerinde kilitleyin.
Cıvataları parmak gücüyle sıkın.
5. Aynı prosedürü braketin diğer ucunda tekrar
edin.
6. Testere tabanına erişmek üzere testerenin
diğer ucunu tutmak için, ara levhayı testerenin
diğer yanına hareket ettirin.
7. Taşıma cıvatalarını diğer brakete ve testerenin
tabanına doğru önceden olduğu gibi ilerletin.
Her iki braketin de birbirine paralel olduğundan
emin olun.
8. Testereyi stant üzerine yerleştirmek için,
testereyi serbest bırakma kolları ile braket
kurulumuna monte ederek tutun ve kaldırın.
Bu kollar testereyi yatay olarak yerine
kilitlemez, yalnızca testereyi kirişe monte etme
aracı olarak kullanılır.
9. Kirişi testere/braket kurulumunu eğerek hafifçe
kendinize doğru yaklaştırın. Montaj braketinin
konkav ön ucunu kirişin yuvarlak kenarıyla
birlikte takın. Kullanım sırasında testerenin
yan hareketini önlemek için, braketlerin birisi
konumlandırıcı klipse (i) takılmalıdır.
82
10. Kirişin ve kilitleme konumlandırıcı klipsinin ön
kenarı takıldığında, aşağı doğru hafif bir eksen
serbest bırakma kollarının kirişin arkasına
güvenilir bir şekilde takılmasını sağlar.
Kilitlemenin güvenilir bir şekilde yapıldığını
doğrulamak için, testereyi yavaşça sallayın.
11. 0 derecelik gönye konumu elde edildiğinde
kirişe dik bir bıçak elde etmek için testere
konumunu gerektiği şekilde ayarlayın.
12. Testereyi braketlere güvenilir bir şekilde
tutturmak için dört somunu sıkın.
DE7025 Genel Gönye Testere
Montaj Yöntemi (şek. 1, 7–9)
UYARI: Yaralanma riskini azaltmak
için, gönye testereyi gönye testere
standına takmadan önce üniteyi
kapatın, makinenin güç kaynağıyla
bağlantısını kesin. Kazara çalışma
yaralanmaya neden olabilir.
UYARI: Denge Tehlikesi. Bu gönye
testere standına D
üretilmemiş bir gönye testere monte
ederken aşağıdaki talimatlarda
açıklanan kontrplak montaj yöntemini
kullanmalısınız.
UYARI: Kişisel yaralanma riskini
azaltmak için, gönye testerenin standa
tamamen zincirlenmiş olduğundan
emin olun.
UYARI: Güvenliğiniz için, kullanmadan
önce gönye testere kullanım
kılavuzunu okuyun ve anlayın. Bu
uyarılara dikkat edilmemesi kişisel
yaralanmaya ve gönye testerenin ve
aksesuarın hasar görmesine neden
olabilir.
NOT: Bir D WALT gönye testereye sahip
E
değilseniz, gönye testerenizi monte etmek için
19 mm'lik kontrplak kullanmanız gerekir.
Kontrplak, en yüksek gönye testere tabanı
genişliğinden minimum 101,6 mm daha geniş
olmalıdır. Kontrplak, gönye testere tabanının en
küçük derinliği kadar veya gönye testere tabanı
daha küçükse minimum 406,4 mm olmalıdır.
Kontrplağın kare olduğundan emin olun.
1. Kontrplak boyutu belirlendikten sonra,
kontrplağın ön köşelerinden 25,5 mm
uzaklıkta, yanlardan 355 mm ve 25,5 mm
uzaklıkta 9,5 mm'lik delikler delin.
WALT tarafından
E
