FRANÇAIS
DW771 1
DW777 1

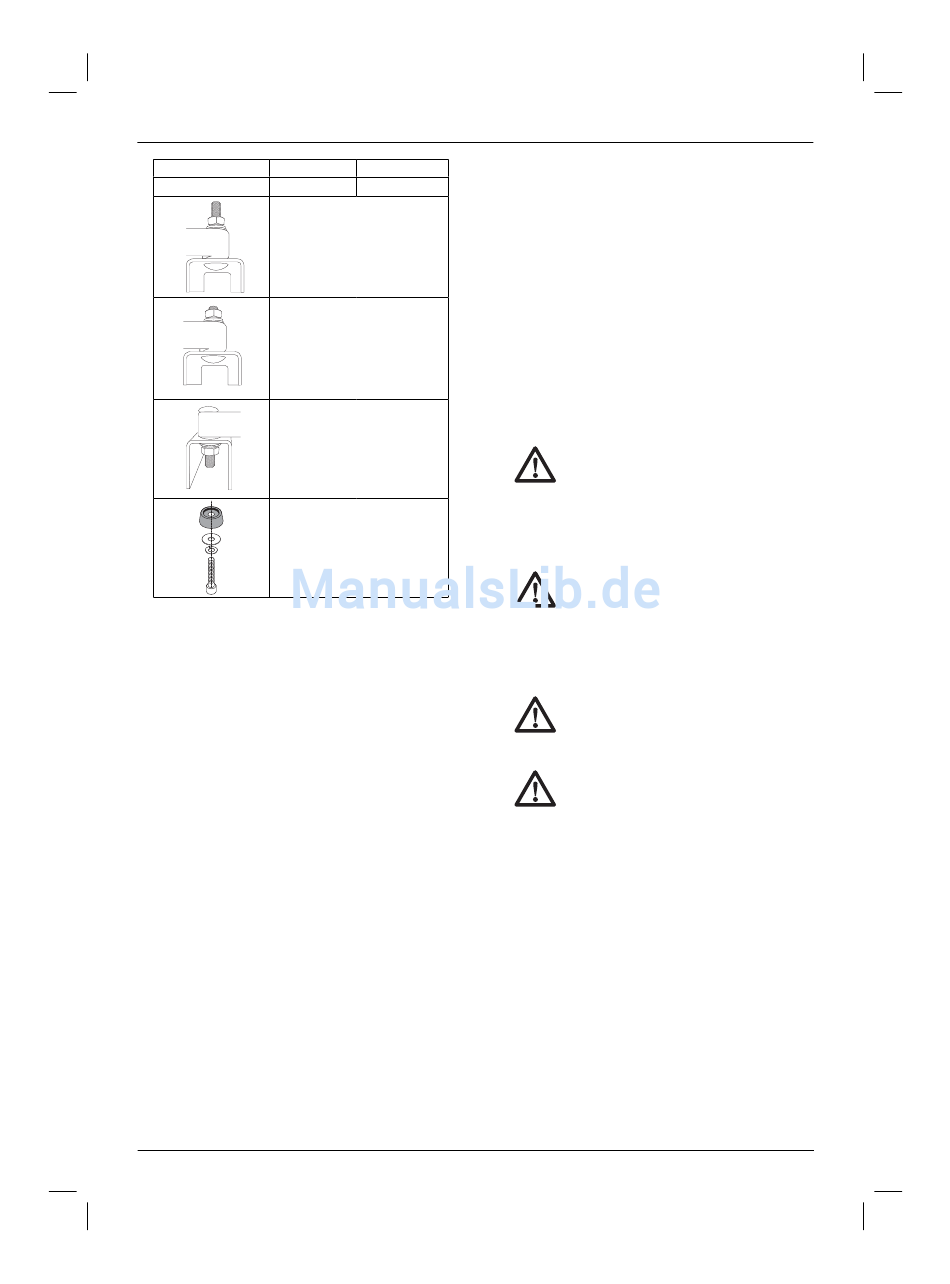

1 = vis longue, tête en bas
2 = vis courte, tête en bas
3 = vis longue, tête en haut
4 = patin en plastique et vis
courte, tête en bas
4. Lorsque le boulon de chariot (sachet de
quincaillerie) est installé selon le Tableau de
sélection du matériel DE7025, assemblez
une rondelle plate, une rondelle de blocage et
un écrou sur le boulon. Serrez les boulons à
la main.
5. Répétez la procédure pour l'autre extrémité
du bras.
6. Déplacez l'entretoise de l'autre côté de la scie
pour tenir l'autre extrémité de la scie élevée afin
d'accéder à la base de la scie.
7. Passez les boulons de chariot à travers l'autre
bras et la base de la scie comme auparavant.
Assurez-vous que les deux bras sont parallèles.
8. Pour placez la scie sur le support, saisissez
et soulevez la scie par l'assemblage du bras
de montage à l'aide des leviers de déblocage.
Ces leviers ne bloquent pas la scie latéralement
en position, mais servent simplement pour le
montage de la scie sur la poutre.
9. Approchez de la poutre l'ensemble scie/bras
en l'inclinant légèrement vers vous. Engagez
la lèvre avant concave du bras de montage
avec le bord arrondi de la poutre. L'un des
bras doit s'engager sur le clip de repère (i)
pour empêcher le mouvement latéral de la scie
pendant l'utilisation.
34
10. lorsque le bord avant de la poutre et le clip
1
de repère de blocage sont engagés, pivotez
1
légèrement vers le bas pour fixer les leviers de
déblocage sur l'arrière de la poutre. Basculez
légèrement la scie sur les bras pour vérifier
qu'elle est bloquée en position.
11. ajustez la position de la scie au besoin afin
d'avoir la lame perpendiculaire à la poutre
lorsque la position d'onglet est à 0 degré.
12. Serrer solidement les quatre écrous retenant la
scie sur les bras.
DE7025 Méthode de montage
universelle de scie à onglet
(fi g. 1, 7–9)
AVERTISSEMENT : pour réduire
le risque de blessures, arrêtez
l'appareil, débranchez la machine
de la source d'alimentation avant
de monter la scie à onglet sur le
support. Un démarrage accidentel
peut provoquer des blessures.
AVERTISSEMENT : risque de stabilité.
Vous devez utiliser la méthode de
montage du contreplaqué décrite
dans les instructions suivantes lors du
montage d'une scie à onglet qui n'est
pas de la marque D
support de scie à onglet.
AVERTISSEMENT : pour réduire le
risque de blessures, assurez-vous que
la scie à onglet est bien ancrée sur le
support.
AVERTISSEMENT : pour votre
sécurité, veuillez lire et comprendre le
manuel d'instructions de la scie à onglet
avant l'utilisation. Le non-respect de
ces avertissements peut entraîner des
blessures et de graves dégâts à la scie
à onglet et à l'accessoire.
REMARQUE : si vous ne disposez pas de scie à
onglet D WALT, vous devez utiliser du contreplaqué
E
de 19 mm pour monter votre scie à onglet.
Le contreplaqué doit être au moins 101,6 mm plus
large que la partie la plus large de la base de la scie
à onglet. Le contreplaqué doit être au moins aussi
profond que la profondeur minimale de la base
de scie à onglet ou d'une profondeur minimum
de 406,4 mm si la base de la scie à onglet est
plus petite. Assurez-vous que le contreplaqué soit
d'équerre.
WALT sur ce
E
