SUOMI
HUOMAA: Jos työtuen korkeuden säätöarvo laskee
alas kuormitettuna, työtuen painoraja on ylitetty.
Tämä painoraja määrittyy korkeuden säätönuppien
kireyden mukaan. Kiristä ainoastaan käsin.
Työtuki/pysäytin (d) voidaan asentaa
myös pidennysvarsien päässä olevaan suojakanteen
(e).
Pysäytin (o) voidaan kiertää ylös pituuden
pysäyttämiseen tai pitkien työstökappaleiden
pään pitämiseksi paikoillaan.
Säädettävä pidennysvarsi (kuva 5)
Tukipintaa voidaan pidentää kääntämällä
pidennysvarren lukitusvipua (f) vastapäivään
pidennysvarren (c) vapauttamiseksi. Vedä
pidennysvarsi ulos haluamaasi pituuteen. Käännä
pidenneysvarren lukitusvipua myötäpäivään sen
lukitsemiseksi.
DE7025 D WALT-jiirisahan
E
asennusohjeet (kuvat 6, 7)
VAROITUS: Henkilövahinkovaaran
välttämiseksi laite tulee kytkeä pois
päältä ja se tulee irrottaa verkkovirrasta
ennen jiirisahan asentamista jiirisahan
telineeseen. Tahaton käynnistyminen
aiheuttaa vahingon.
VAROITUS: Vakausvaara. Käytä Yleistä
jiirisahan asennustapaa asentaessasi
muun kuin D WALT -yhtiön valmistaman
E
jiirisahan tähän jiirisahan telineeseen.
VAROITUS: Henkilövahinkovaaran
välttämiseksi tulee varmistaa, että jiirisaha on
kiinnitetty hyvin telineeseen.
VAROITUS: Turvallisuuden takaamiseksi
käyttäjän tulee lukea ja ymmärtää jiirisahan
käyttöohjeet ennen laitteen käyttämistä.
Näiden varoituksien noudattamatta
jättäminen voi johtaa henkilövahinkoihin
ja jiirisahan sekä lisävarusteen vakavaan
vaurioitumiseen.
1. Aseta saha käyttöasentoon niin, että terä
osoittaa sinuun itseesi päin. Kohdista
kannattimessa oleva merkki etuosaan.
2. Aseta jiirisahan toisen sivun alapuolella oleva
välikappale niin, että sahan jalat ovat työtason
yläpuolella.
3. Pidä kannatinta (b) sahan alapuolella ja vie
kohokantaruuvi (tarvikepussi) ylös kannattimen
ja sahan jalan läpi.
68
HUOMAA: Katso DE7025-laitteiston
valintataulukosta D WALT-jiirisahojen
E
oikeaoppiset asennusohjeet. Noudata ohjeita
tarkasti, muutoin jiirisahan tason kierto voi estyä.

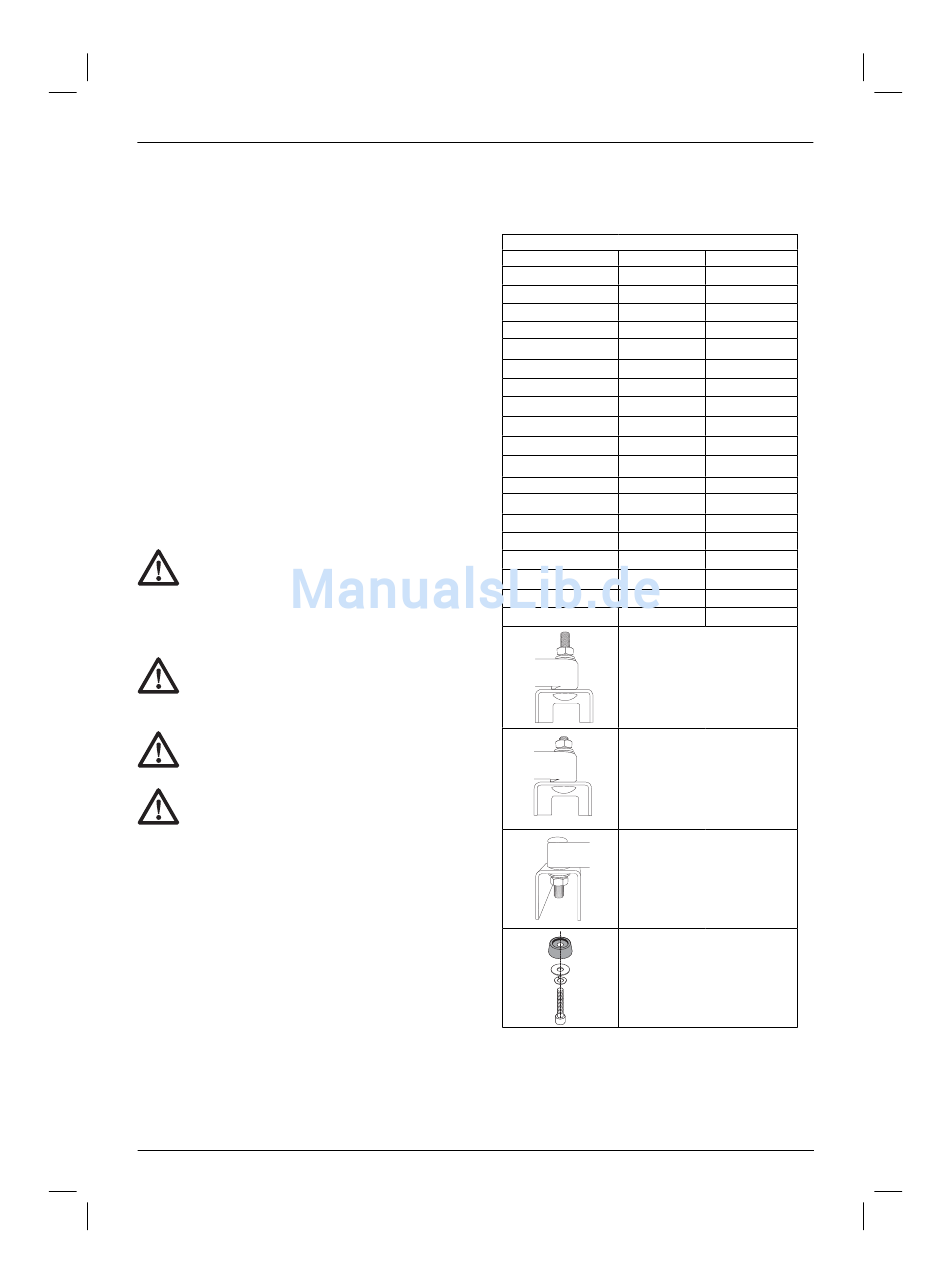

DE7025-LAITTEISTON VALINTATAULUKKO
Vasen puoli Oikea puoli
DW703 1
DW705 1
DW706 1
DW708 1
DW712 1
DW713 1
DW715 1
DW716 1
DW717 2
DW718 3
DW700 4
DW701 Tyyppi 1 4
DW701 Tyyppi 2 1
DW707 Tyyppi 1 4
DW707 Tyyppi 2 1
DW711 Tyyppi 1 4
DW711 Tyyppi 2 1
DW771 1
DW777 1
1 = Pitkä ruuvi, pää
alaosassa
2 = Lyhyt ruuvi, pää
alaosassa
3 = Pitkä ruuvi, pää
yläosassa
4 = Muovialusta ja pieni
ruuvi, pää alaosassa
4. Kun kohokantaruuvi (tarvikepussi) asennetaan
DE7025 -laitteiston valintataulukon mukaan,
asenna litteä aluslaatta, ja lukitse aluslaatta ja
mutteri ruuviin. Kiristä pultit kireiksi käsin.
