DW701 Tipo 1 4
DW701 Tipo 2 1
DW707 Tipo 1 4
DW707 Tipo 2 1
DW711 Tipo 1 4
DW711 Tipo 2 1
DW771 1
DW777 1

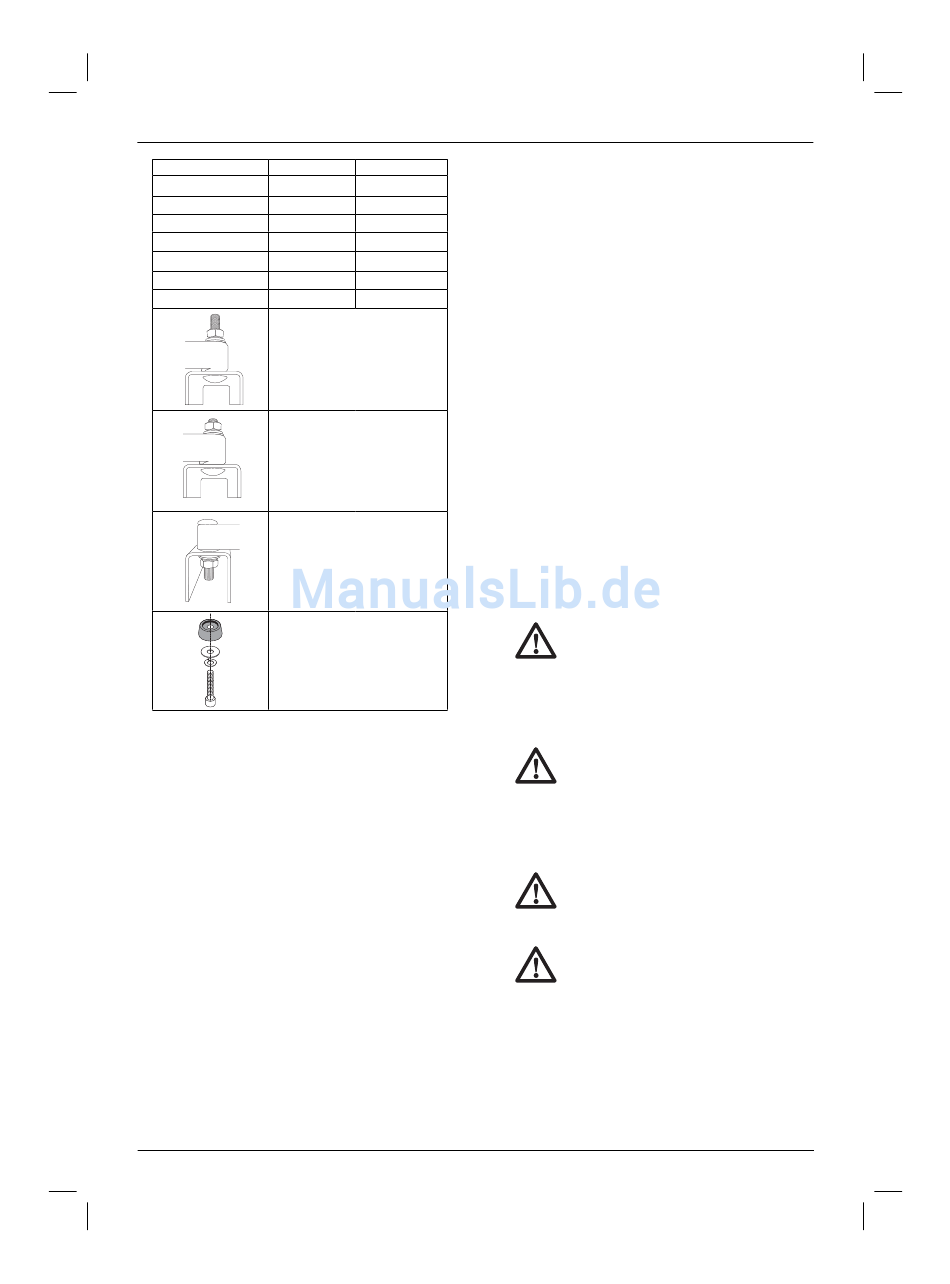

1 = Tornillo largo, cabezal
en la parte inferior
2 = Tornillo corto, cabezal
en la parte inferior
3 = Tornillo largo, cabezal
en la parte superior
4 = Soporte de plástico
y tornillo pequeño,
cabezal en la parte
inferior
4. Una vez que haya instalado el perno de traslado
(bolsa de materiales) tal y como se indica en la
DE7025 Gráfica de selección de material,
coloque una anilla plana, la anilla de bloqueo
y la tuerca en el perno. Apriete los pernos de
forma manual.
5. Repita el procedimiento con el otro extremo del
soporte.
6. Mueva el espaciador hacia el otro lado de la
sierra para mantener el otro extremo de la sierra
hacia arriba, para poder acceder a la base de la
sierra.
7. Introduzca los pernos de traslado mediante el
otro soporte y la base de la sierra, tal y como
lo hizo previamente. Compruebe que ambos
soportes son paralelos entre sí.
8. Para colocar la sierra en el soporte, agarre
y levante la sierra por el ensamblaje de la
base de instalación mediante las palancas de
liberación. Estas palancas no bloquean la sierra
lateralmente en su lugar, sino que actúan como
medio de instalación de la sierra en la viga.
9. Acerque la viga con el ensamblaje de sierra/
4
soporte, inclinándola ligeramente hacia su
1
cuerpo. Enganche la pestaña frontal cóncava
4
del soporte de instalación con el borde
1
redondo de la viga. Uno de los soportes debe
4
engancharse con el clip del ubicador (i) para
1
prohibir el movimiento lateral de la sierra durante
1
su uso.
1
10. Cuando el borde frontal de la viga y el clip del
ubicador de bloqueo estén enganchados, una
ligera rotación hacia abajo permitirá fijar con
seguridad las palancas de liberación en la parte
posterior de la viga. Mueva la sierra suavemente
por el soporte para comprobar que esté
bloqueada en su posición.
11. Ajuste la posición de la sierra si fuese necesario
para que la cuchilla esté en perpendicular con
la viga cuando la posición del inglete sea de
0 grados.
12. Apriete los cuatro pernos que sostienen la sierra
en los soportes con firmeza.
DE7025 Método universal de
instalación de sierras de ingletes
(fi g. 1, 7–9)
ADVERTENCIA: Para reducir el
riesgo de daños personales, apague
la unidad, desconecte la máquina
del suministro de alimentación
antes de unir la sierra de ingletes a
su soporte. El encendido accidental
puede causar lesiones.
ADVERTENCIA: Peligro de
estabilidad. Deberá utilizar el método
de instalación de contrachapado
descrito en las siguientes instrucciones
al instalar una sierra de ingletes que no
haya sido fabricada por D
este soporte de sierra de ingletes.
ADVERTENCIA: Para reducir el riesgo
de daños personales, compruebe que
la sierra de ingletes está completamente
fijada al soporte.
ADVERTENCIA: Por su propia
seguridad, lea y entienda el manual de
instrucciones de la sierra de ingletes
antes de utilizarla. Si no aplica las
presentes advertencias, podrá dar lugar
a daños personales y daños graves en
la sierra de ingletes y en el accesorio.
NOTA: Si no tiene una sierra de ingletes de
D WALT, deberá utilizar un contrachapado de
E
19 mm para montar su sierra de ingletes.
ESPAÑOL
