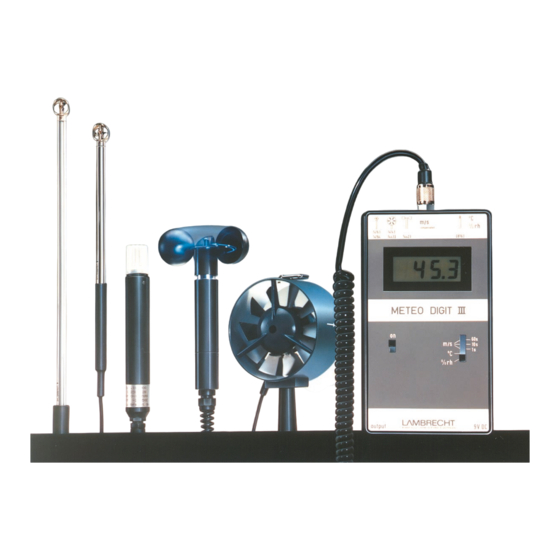

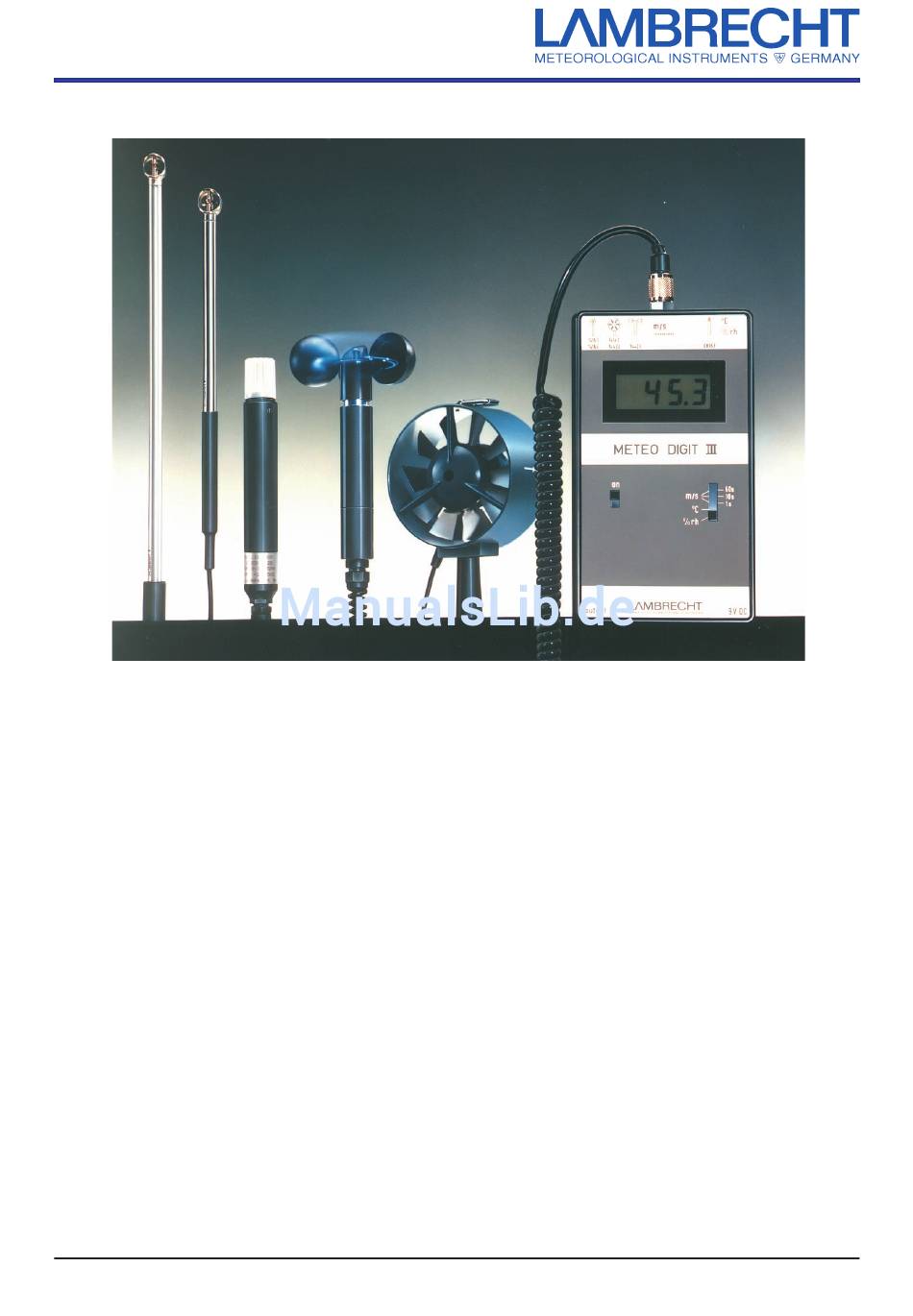

Bedienungsanleitung Meteo Digit und Komponenten (9163) Merkmale METEO DIGIT umfasst ein Handmessgerät und bis zu sechs Messwertgebern für die Messung von Strömung, Windge- schwindigkeit, relative Feuchte und Temperatur der Luft. Es bietet praktische und wirtschaftliche Lösungen u.a. in der Kli- ma- und Lüftungstechnik, auf Schiffen und im wissenschaft-...
Seite 2
Sicherung der Steckverbindung. Über den Wählschalter wird der zu messende Parameter ausgewählt. Bei METEO DIGIT III können Sie über den Wählschalter au- ßerdem das Mittelwertintervall für die Strömungs- oder Wind- geschwindigkeitsmessung wählen. Ist der Sensor montiert und der zugehörige Parameter gewählt, kann das Gerät eingeschaltet werden.
Seite 3
Bedienungsanleitung Meteo Digit und Komponenten (9163) Strömungs- und Windgeschwindigkeitsmessung Für die Messung der Strömungs- oder Windgeschwindigkeit stehen das Handmessgerät METEO DIGIT III und fünf Sen- soren zur Verfügung. (14433) Flügelradanemometer mit Messgenerator (14163) Miniatur-Flügelradanemometer, lang (14143) Flügelradanemometer mit Reedkontakt ESONDERHEIT...
Meteo Digit und Komponenten (9163) Inbetriebnahme Mittelwertbildung Nach dem Anschluss der Sensoren an das METEO DIGIT III und Wird bei der Messung der Strömungs- bzw. Windgeschwindig- der richtigen Wahl des Parameters am Wählschalter sind die- keit ein gleitendes Mittel gebildet, werden nach dem Einschal- se sofort betriebsbereit.
Bedienungsanleitung Meteo Digit und Komponenten (9163) Messungen mit Flügelrad- anemometer (14433) und (14143) Strömung in Richtung des auf dem Schutzring angebrachten Pfeiles auf das Flügelrad trifft. Abweichungen hiervon bis zu 10° sind maximal zulässig. Rückläufige Strömungen können Wahl der Messstelle grundsätzlich auch erfasst werden.
Bedienungsanleitung Meteo Digit und Komponenten (9163) Schwerpunktradien Radii of the center of gravity 0,95 0,84 0,71 0,55 0,32 0,97 0,92 0,87 0,81 0,75 0,67 0,59 0,50 0,39 0,22 n = Anzahl der flächengleichen Kreisringe Auch bei Messungen in Kanälen mit quadratischem oder recht-...
Der Sensor wird mit dem beiliegenden Verbindungskabel an das Handmessgerät verbunden. Der 5-polige Steckverbinder wird dabei in die Buchse des Sensors, der 8-polige Stecker in die ent- sprechende Buchse am METEO DIGIT III eingeführt. Technische Daten: Sensor (8163) Allgemeine Daten Betriebsspannung: 3,5...50 V...
Bedienungsanleitung Meteo Digit und Komponenten (9163) Messungen durchführen Messungen von relativer Feuchte in Gasen ICHTIG EVOR EINE ZUVERLÄSSIGE ESSUNG DURCHGEFÜHRT WERDEN KANN MÜSSEN ENSOR UND ZU MESSENDES EDIUM IM Der Fühler ist für Messungen in Luft und in Gasen ausgelegt.
Seite 9
Bedienungsanleitung Meteo Digit und Komponenten (9163) Notizen: (9163) MeteoDigit Bedienungsanleitung...
Seite 10
METEO DIGIT III und die Sensoren 00.14164.150 000, 50.09163.002 000 00.08163.120 000 sowie entweder 00.14423.190 000 oder 00.14143.120 000 oder 00.14433.120 000 für ein METEO DIGIT III und alle 6 Sensoren sowie Verlänge- 50.09163.004 000 rungsstück Quality System certified by DQS according to 09163_b-e.pmd...
