Lambrecht 1468 Betriebsanleitung
Betriebsanleitung

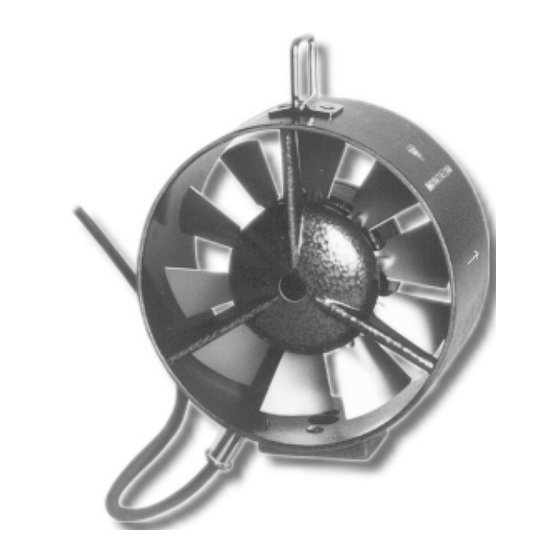

Flügelradanemometer (1468)
Verwendung
Flügelradanemometer werden verwendet, um die Geschwin-
digkeiten in gerichteten, drall- und wirbelfreien Luftströmun-
gen zu messen.
Durch die kleine, stabile Bauform ist das Gerät für ambulan-
ten Einsatz und auch für einen stationären Einbau geeignet.
Als Beispiel sei die Kontrolle von Heizungs-, Lüftungs- und Kli-
maanlagen genannt, wenn die Luftströmung in Luftaufberei-
tungskammern oder nach Rohr- und Schachtverzweigungen
ermittelt werden muß. Weitere Anwendungsgebiete sind Lei-
stungsprüfungen von Verdichtern, Strömungsmessungen in
Kühlräumen, Trockenkammern, Versammlungs-, Lager- und
Aufenthaltsräumen.
Im Gegensatz zu Strömungsmessungen mit Staudruckgerä-
ten ist die Messung mit einem Flügelradanemometer weitge-
hend unabhängig von der jeweiligen Luftdichte. Somit können
Messungen auch bei schwankenden Temperaturen bzw. bei
veränderlichem Druck in weiten Grenzen durchgeführt wer-
den, ohne Korrekturen vornehmen zu müssen.
H
! F
INWEIS
LÜGELRADANEMOMETER SIND PRÄZISE FEINMECHANI
G
,
N
SCHE
ERÄTE
DIE VOR
ÄSSE
.
SCHÜTZEN SIND
-
, S
S
ß
CHMUTZ UND
TO
ZU
Funktion
Als Meßelement enthalten Flügelradanemometer 10 radial in
einer Kreisebene angeordnete, leichte Druckplatten, die im
Zentrum des Ringes starr miteinander verbunden sind - das
sogenannte Flügelrad. Das Flügelrad ist sehr leicht gehalten
und besitzt im Mittelpunkt senkrecht zur Kreisebene eine
Rotationsachse.
Da alle Druckplatten (Flügel) gleichmäßig in bestimmtem
Winkel zur Rotationsebene stehen, übt jede in Achsrichtung
verlaufende Strömung auf das Meßelement ein stets in glei-
cher Richtung wirkendes Drehmoment aus, unter dessen Ein-
fluß das System rotiert. Die Drehzahl ist praktisch proportio-
nal der Anströmgeschwindigkeit.
Modellvarianten
Um den unterschiedlichen Anforderungen gerecht zu werden,
wird die Rotation des Flügelrades mit unterschiedlichen Meß-
systemen ermittelt.
1468
Flügelradanemometer mit Gleichstrom-Meßgenerator
Ausgang:
Stromkennlinie
1468 I 507
Flügelradanemometer mit Induktivabgriff nach NAMUR
(DIN 19 234)
Ausgang:
Betriebsspannung:
1468 S9
Flügelradanemometer mit 2 Induktivabgriffen nach NAMUR
(DIN 19 234) für richtungswechselnde Strömungen
Best.Nr. 00 .14680. 020 400
0...4 mA = 0...20 m/s
(Ra=105 W)
v = 4,9 I + 0,4
Best.Nr. 00 .14683. 015 070
300 Hz ± 6 Hz bei 10 m/s
8 V DC
Best.Nr. 00 .14689. 005 020
1
