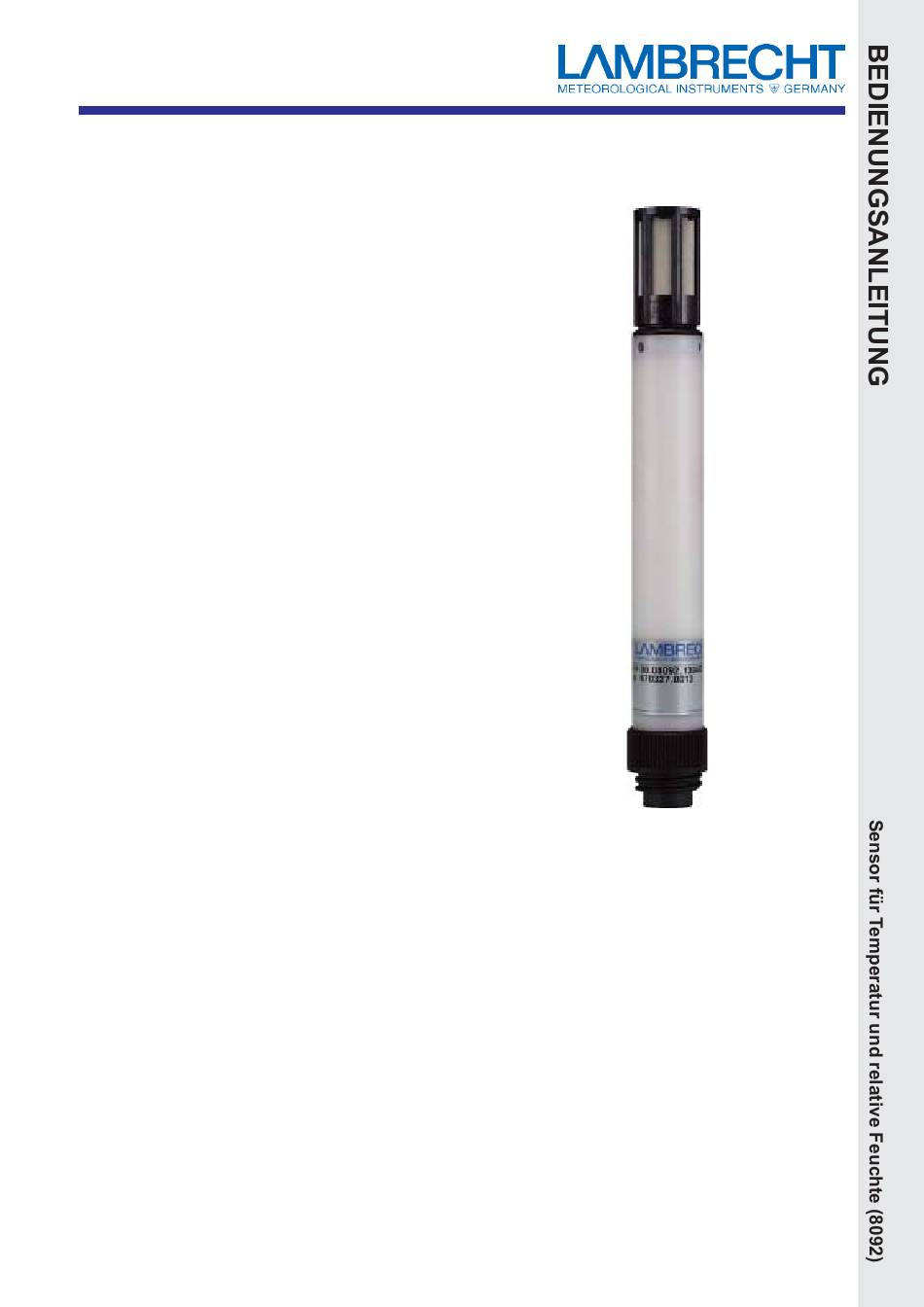

Bedienungsanleitung
Sensor für Temperatur und relative Feuchte (8092)
•
Präzissionsgerät für anspruchsvolle Anwendungen in
Meteorologie und Industrie
•
Kapazitives Feuchte-Meßelement
•
Spezielle Resistenz gegen Luftschadstoffe
•
Hohe Langzeitstabilität
•
Signalausgang Feuchte: 0...1 V (linear 0...100%)
•
Temperatur-Meßelement: Pt100 1/3 DIN
•
Signalausgang Temperatur: 4-Leiterschaltung
Funktion
Der Meßwertgeber 8092 ist ein Präzisionsmeßgerät zur Mes-
sung von relativer Feuchte und Temperatur der Luft.
Durch die Verwendung eines hochwertigen Meßelementes
wird eine spezielle Resistenz gegen Luftschadstoffe erzielt,
die in Verbindung mit der ausgeklügelten Elektronik eine her-
vorragende Meßgenauigkeit garantiert.
Bei Beachtung der nachfolgend aufgeführten Hinweise wird
eine jahrelange einwandfreie Funktion und Langzeitstabilität
des Meßwertgebers und dadurch eine zuverlässige Messung
sichergestellt.
Der kombinierte Meßwertgeber 8092 ist für den anspruchs-
vollen Einsatz in der Meteorologie und der Industrie geeignet.
1

Werbung

loading

Verwandte Anleitungen für Lambrecht 8092

Inhaltszusammenfassung für Lambrecht 8092

  • Seite 1 Temperatur-Meßelement: Pt100 1/3 DIN • Signalausgang Temperatur: 4-Leiterschaltung Funktion Der Meßwertgeber 8092 ist ein Präzisionsmeßgerät zur Mes- sung von relativer Feuchte und Temperatur der Luft. Durch die Verwendung eines hochwertigen Meßelementes wird eine spezielle Resistenz gegen Luftschadstoffe erzielt, die in Verbindung mit der ausgeklügelten Elektronik eine her- vorragende Meßgenauigkeit garantiert.
  • Seite 2 100 m möglich. vermeiden. Ein passendes Anschlußkabel ist bei LAMBRECHT erhältlich. Der Meßwertgeber muß vor Spritzwasser und Regen geschützt werden. Als geeignete Wetter- und Strahlungsschutzhütte emp- fehlen wir die Schutzhütte 8141, die bei LAMBRECHT als Zu- behör erhältlich ist.
  • Seite 3 Bedienungsanleitung Sensor für Temperatur und relative Feuchte (8092) Optionales Anschlußkabel Best.Nr.: 32 .08092. 060 000 Maßbild...

  • Seite 4: Messungen Durchführen

    Bedienungsanleitung Sensor für Temperatur und relative Feuchte (8092) Messungen durchführen Instandhaltung und Service Der Meßwertgeber ist nach Auslieferung justiert und bedarf Definitionen nach Inbetriebnahme keiner weiteren Überprüfung. Bereits nach einer halben Sekunde nach dem Anlegen der Kalibrierung = Kontrollmessung mit einem Feuchtenormal.
  • Seite 5 Bedienungsanleitung Sensor für Temperatur und relative Feuchte (8092) Kalibrierschritte 1. Unterteil (Schale) der Kalibriervorrichtung abschrauben. 10. Schale aus der Kalibriervorrichtung herausschrauben. 2. Sensorschutz des Meßwertgebers abschrauben und 11. Textilscheibe entfernen und mit dem Hausmüll entsor- gen. (Die Textilscheiben lassen sich nur einmalig Kalibriervorrichtung auf den Fühler aufschrauben.

  • Seite 6: Technische Daten

    Bedienungsanleitung Sensor für Temperatur und relative Feuchte (8092) Technische Daten Meßelement Zeitkonstante bei 23 °C und 1 m/s Luftbewegung ...Feuchte kapazitiv ...Feuchte <10 s ...Temperatur Pt100 1/3 DIN ...Temperatur <15 s IEC 751 Klasse B (±0,1 °C) Justierpunkte (Potentiometer) Einsatzbereiche ...Feuchte...
