4

Montage

ACHTUNG!
Anschluss, Montage und Inbetriebnahme dürfen nur durch Fachpersonal
geschehen. Schützen Sie optische Flächen vor Feuchtigkeit und
Verschmutzung.

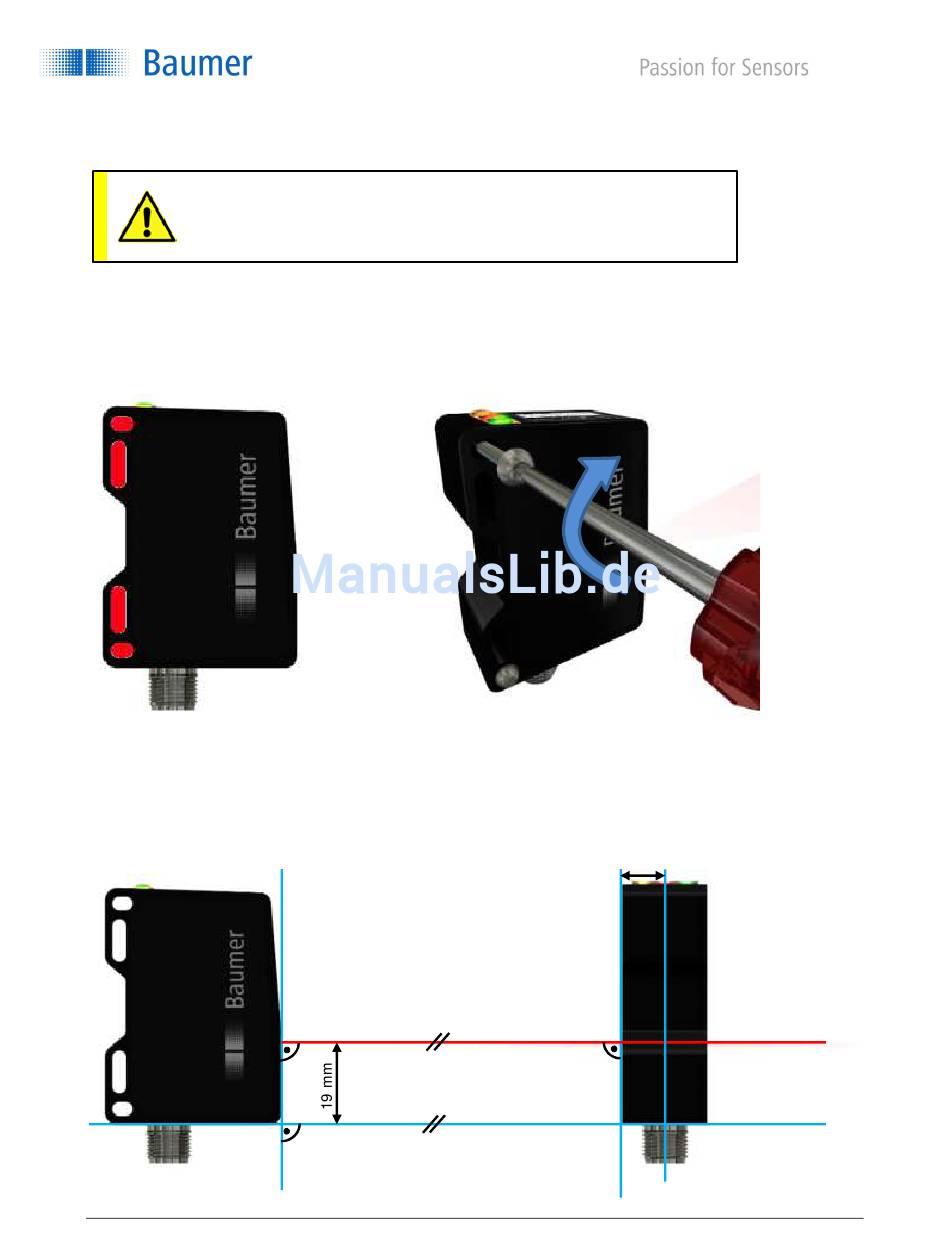

4.1 Befestigung

Der Sensor verfügt über vier Befestigungsschlitze über welche er flexibel ausgerichtet und montiert werden
kann. Für die Befestigung werden 2 Stück Schrauben M4x35 empfohlen, das Anzugsdrehmoment beträgt
maximal 1.2 Nm.

4.2 Bezugsebenen des Sensors

Der Sensor kann an folgenden Flächen ausgerichtet werden:
Der Laserstrahl des Sensors verläuft parallel ( // ) zur Ebene R3 und steht im rechten Winkel zu den Ebenen
R1 und R2. Die Ebenen R1, R2 und R3 dienen als Referenz für die Ausrichtung des Sensors bei der
Montage. Wichtig sind auch die Bezeichnungen „Links" und „Rechts".
Ebene R2
de_BA_OM70_multi-spot.docx
22.03.2018 07:15/tof V1.2 ANW_81156398
13 mm
Links
Ebene R1
10/60
Anzugsdrehmoment
max. = 1.2 Nm
Rechts
Laser-
strahl
Ebene R3
