4.3 Definition des Messfeldes

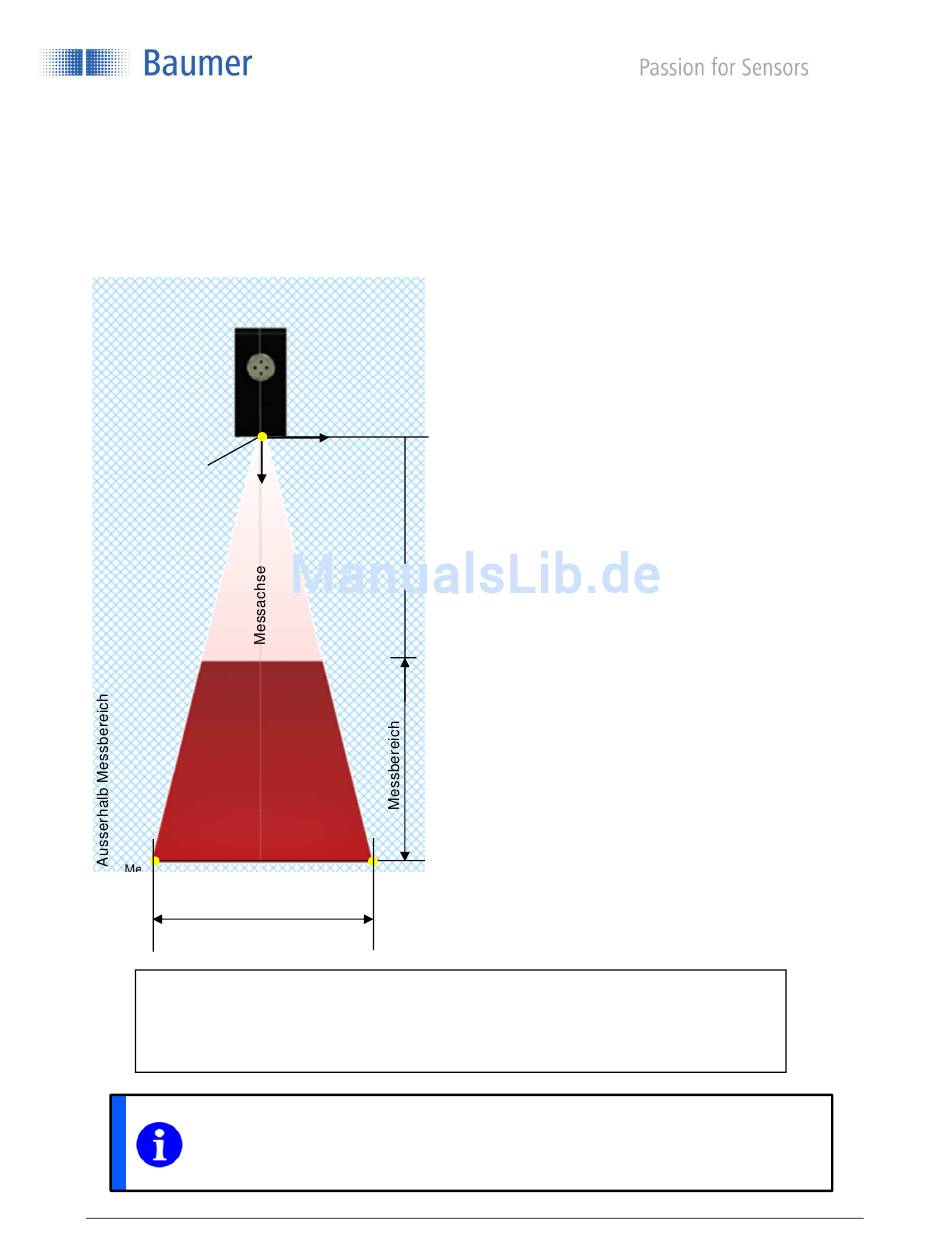

In der Abbildung unten sind das maximale Messfeld sowie die weiteren wichtigen Definitionen zum Thema
Messfeld beschrieben. Die wichtigen Begriffe „links" und „rechts" sind jeweils aus der Sicht des Sensors von
der Steckerseite aus zu betrachten.
Links
Z
Referenzpunkt
Funktion DISTANZ
Blindbereich
Messbereichsanfang Sdc
0 V / 4 mA
Messfeld
Messbereichsende Sde
Messfeld-
10 V / 20 mA
breite links
Messfeldbreite
Der Sensor misst Distanzen innerhalb des Messfeldes. Die Sensor-Ebene R2 gilt als
Referenz für 0.
HINWEIS
Weitere Erläuterungen zu analogem Ausgang siehe Kapitel „Funktion und
Definition" -> „Schnittstellen und Output" -> „Signalausgabe analog".
