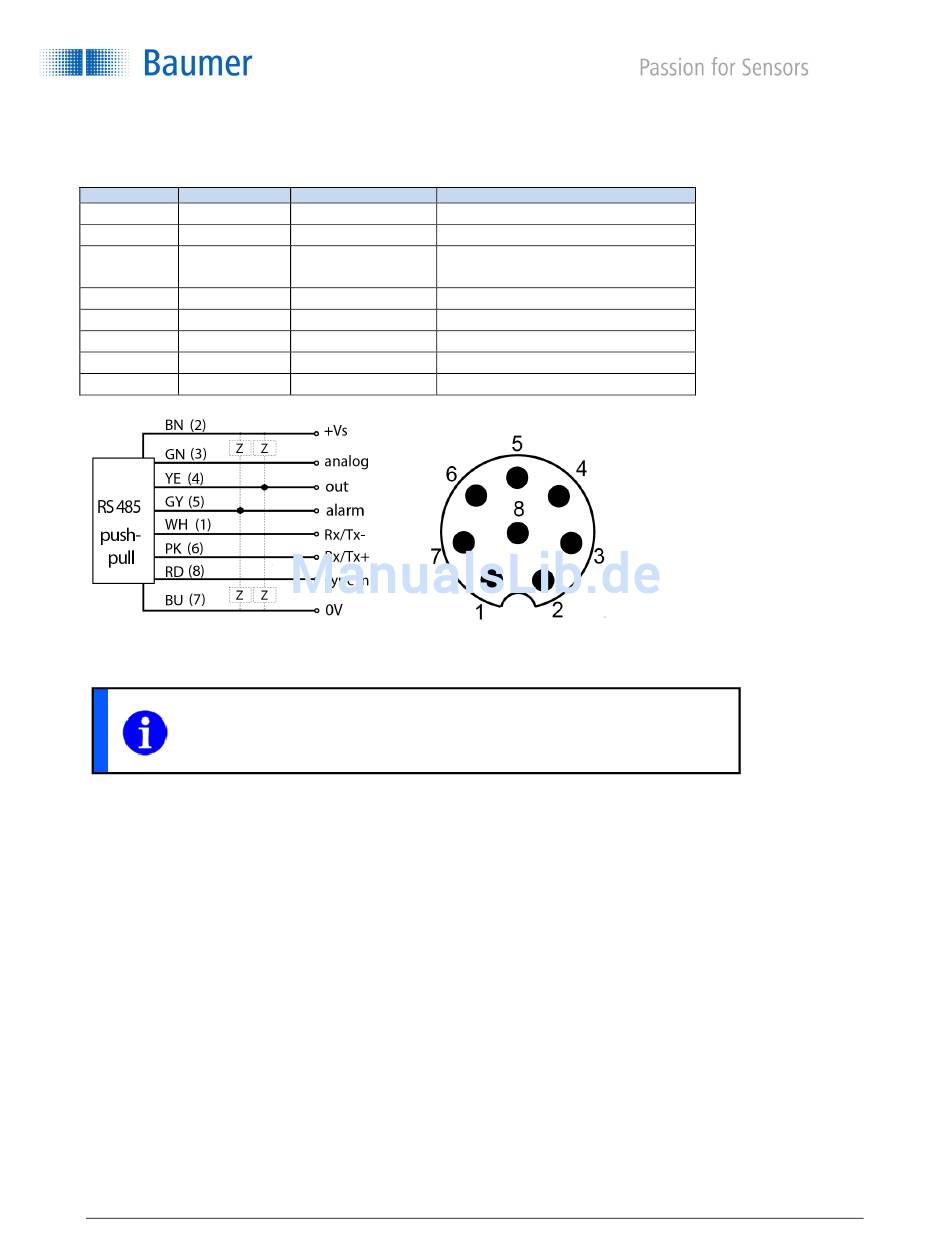

3.2 Steckerbelegung und Anschlussbild

Farbe
Pin 1 WH = weiss
Pin 2 BN = braun
Pin 3
GN = grün
Pin 4 YE = gelb
Pin 5
GY = grau
Pin 6 PK = pink
Pin 7 BU = blau
Pin 8 RD = rot
HINWEIS
Es wird empfohlen die nicht verwendeten Eingänge auf GND (0V) zu legen.
de_BA_OM70_multi-spot.docx
22.03.2018 07:15/tof V1.2 ANW_81156398
Funktion Beschreibung
Rx/Tx- RS 485 Empfangen/Senden- (B)
+ Vs Betriebsspannung (+15 ... +28 VDC)
Ausgang analog (4 ... 20 mA oder 0 ...
analog
10V)
out Schalt-Ausgang, Push-Pull
alarm Alarm-Ausgang, Push-Pull
Rx/Tx+ RS485 Empfangen/Senden+ (A)
0V Erde GND
sync in Eingang Synchronisation
