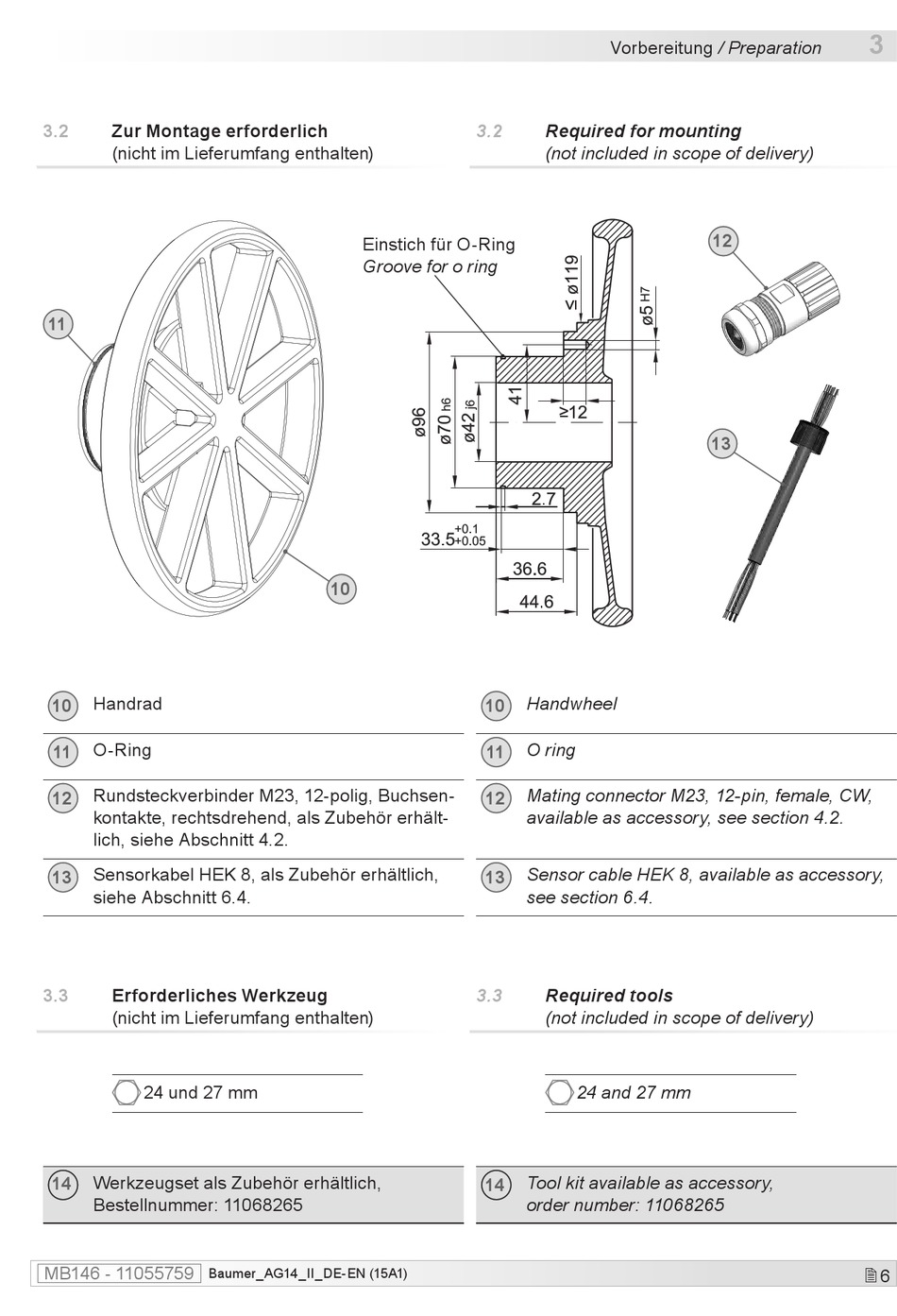

3.2 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
11
Handrad
10
O-Ring
11
Rundsteckverbinder M23, 12-polig, Buchsen-
12
kontakte, rechtsdrehend, als Zubehör erhält-
lich, siehe Abschnitt 4.2.
Sensorkabel HEK 8, als Zubehör erhältlich,
13
siehe Abschnitt 6.4.
3.3 Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
24 und 27 mm
14 Werkzeugset als Zubehör erhältlich,
Bestellnummer: 11068265
MB146 - 11055759
Baumer_AG14_II_DE-EN (15A1)
3.2
Einstich für O-Ring
Groove for o ring
10
10
11
12
13
3.3
14
Vorbereitung / Preparation
Required for mounting
(not included in scope of delivery)
Handwheel
O ring
Mating connector M23, 12-pin, female, CW,
available as accessory, see section 4.2.
Sensor cable HEK 8, available as accessory,
see section 6.4.
Required tools
(not included in scope of delivery)
24 and 27 mm
Tool kit available as accessory,
order number: 11068265
3
12
13

6
