WBH FL50 PLUS Bedienungsanleitung Seite 6

Multiliner vier-linien- + lot-laser
Inhaltsverzeichnis

Werbung

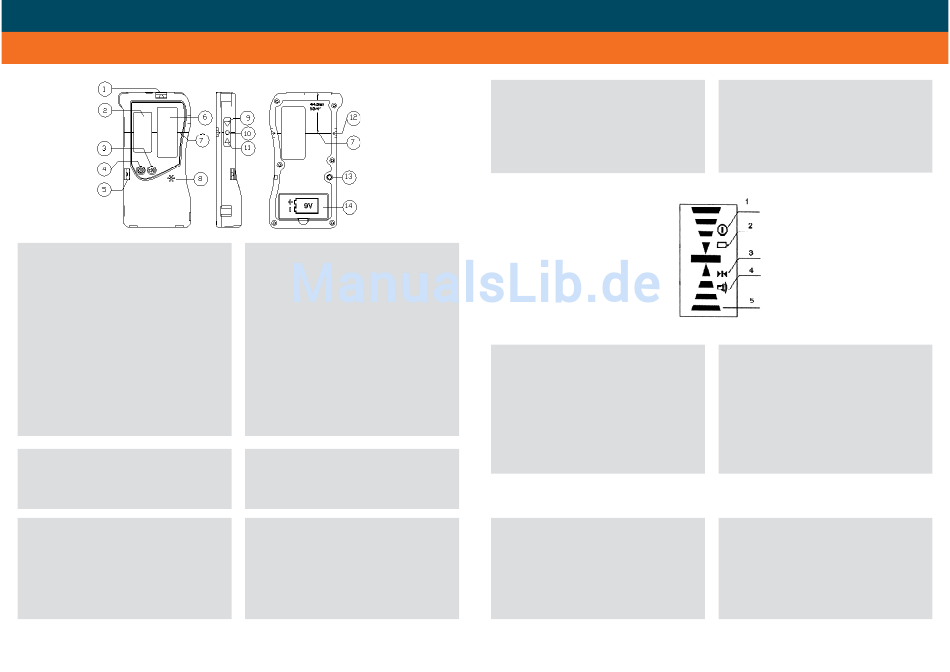

BEDIENELEMENTE
1) Libelle
2) Empfangsfenster
3) Ton ein / aus
4) Ein- / Aus-Schalterl
5) Libelle
6) Display
7) „0"-Linie
8) Lautsprecher
9) LED / Pfeil
10) LED / Punkt
11) LED / Pfeil
12) „0"-Linie
13) 1/4"-Gewinde für Klammer
14) Batteriefach
LIEFERUMFANG
Empfänger FR55, Lattenhalter Batterie,
Bedienungsanleitung
TECHNISCHE DATEN
Anzeige
Display vorn
seitliche LEDS
Genauigkeit
± 1 mm
Signaltöne
3
Betriebsdauer
100h
Stromversorgung
1 x 9V
www.wbh.ch
ELEMENTS DE MANOEUVRE
1) Nivelle
2) Fenêtre de réception
3) Son On / Off
4) Bouton On / Off
5) Nivelle
6) Ecran
7) Ligne „0"
8) Haut-parleur
9) LED / fl èche
10) LED / point
11) LED / fl èche
12) Ligne „0"
13) Filetage ¼" pour pince
14) Logement de piles
VOLUME DE LIVRAISON
Détecteur FR55, bride de latte, pile, mode
d'emploi
DONNEES TECHNIQUES
Affi chage
Display à l'avant
LEDs sur le côté
Précision
± 1 mm
Signal acoustique
3
Durée de marche
100h
Alimentation en courant
1 x 9V
SYMBOLE
1) Empfänger ein / aus
2) Batteriezustandsanzeige
3) Empfangsindikator
4) Ton ein / aus
5) Empfangsposition Laserstrahl
EINLEGEN DER BATTERIE
Batteriefachdeckel (14) öffnen.
1 x 9 V AA Batterie gemäss dem Installations-
symbol (auf der Rückseite) einlegen und dabei auf
korrekte Polarität achten. Deckel schliessen.
Zur Verlängerung der Lebensdauer der Batterie
schaltet sich der Empfänger nach ca. 10 Min. ohne
Anwendung automatisch ab.
LATTENHALTER FÜR NIVELLIERLATTE
Der Empfänger kann in Verbindung mit dem
Lattenhalter an einer Nivellierlatte oder anderen
Gegenständen befestigt werden.
6
7
SYMBOLES
1) Récepteur On / Off
2) Indication de l'état des piles
3) Indicateur de réception
4) Son On / Off
5) Position de réception du faisceau laser
MISE EN PLACE DE PILE
Ouvrir le couvercle du logement de piles (14).
Mettre en place une pile 1 x 9 V AA, conformément
au symbole d'installation (sur la face postérieur),
en veillant à la polarité correcte. Revisser le
couvercle.
En case de non-utilisation, le récepteur s'arrête
automatiquement après 10 minutes env., afi n de
prolonger la durée de vie des piles.
PINCE DE TENUE POUR LA MIRE DE
NIVELLEMENT
Il est possible de fixer le récepteur sur la mire
de nivellement ou l'autre objects, à l'aide de la
pince de tenue.
www.wbh.ch
