WBH GMH3810 Bedienungsanleitung
Nadel materialfeuchte-messgerät
Verwandte Anleitungen für WBH GMH3810
Inhaltszusammenfassung für WBH GMH3810

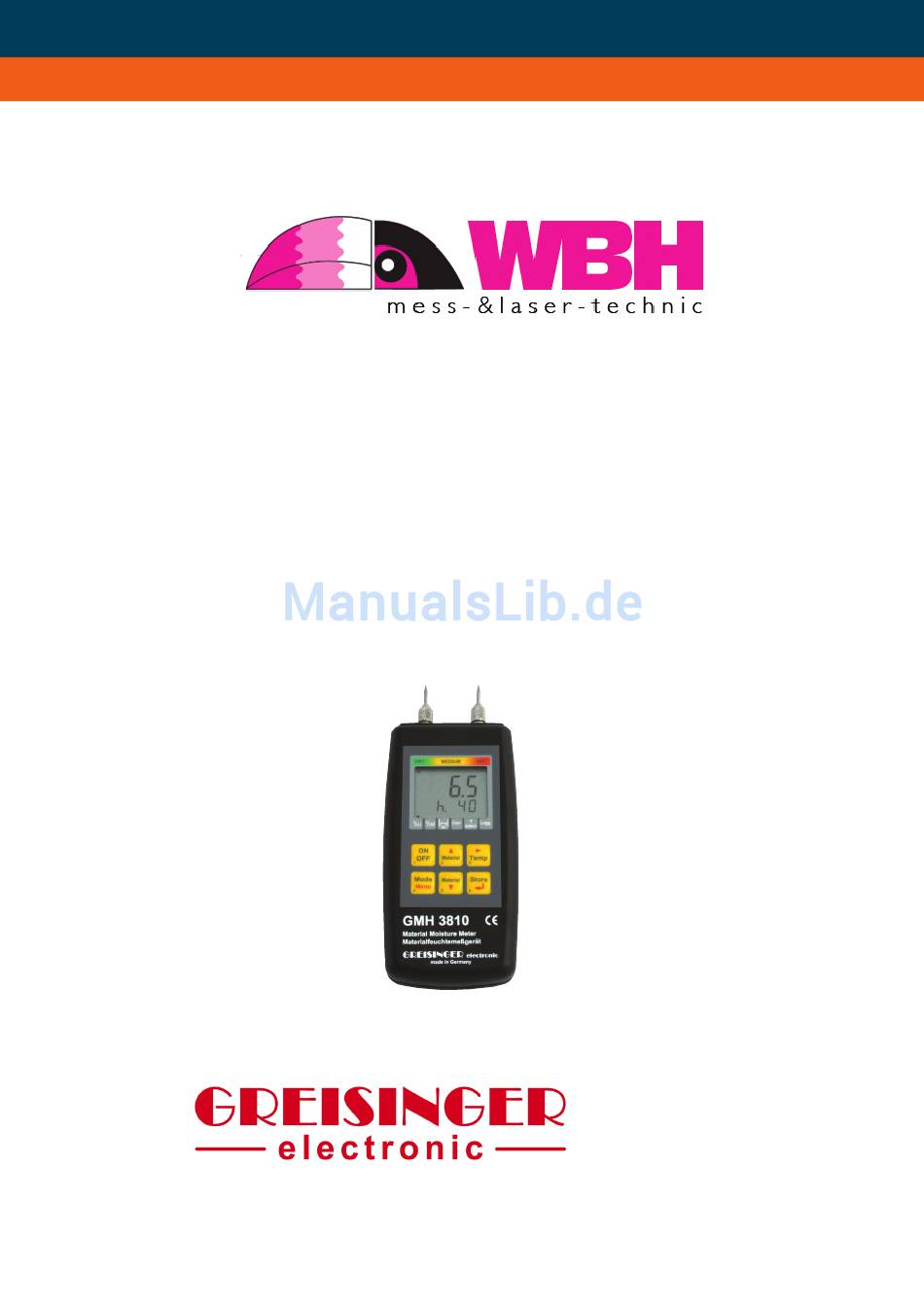

- Seite 1 Bedienungsanleitung Mode d‘emploi GMH3810 / Nr. 4525 Nadel Materialfeuchte-Messgerät Mesure d‘humidité des matériaux aiguilles in cooperation with WBH AG Weberrütistr. 6 8833 Samstagern phone 043 888 21 31 fax 043 888 21 32 wbh@wbh.ch www. wbh.ch...
- Seite 2 H60.0.01.6B-11 Bedienungsanleitung Resistives Materialfeuchtemessgerät GMH 3810 ab Version 1.5 mit integrierten Messnadeln GREISINGER electronic GmbH Hans-Sachs-Straße 26 Tel.: 09402 / 9383-0 http://www.greisinger.de D-93128 Regenstauf Fax: 09402 / 9383-33 eMail: info@greisinger.de...
-
Seite 3: Inhaltsverzeichnis
H60.0.01.6B-11 Bedienungsanleitung GMH3810 Seite 2 von 14 INHALT ALLGEMEINES ..................................2 ................................2 ICHERHEITSHINWEISE : ..........................3 ETRIEBS ARTUNGSHINWEISE ...............................3 NTSORGUNGSHINWEISE ................................3 NZEIGEELEMENTE .................................3 EDIENELEMENTE KONFIGURIEREN DES GERÄTES............................4 ': E ......................4 INSCHRÄNKUNG DER ATERIALAUSWAHL .X': V )..................4 ORWÄHLBARE ATERIALIEN NICHT BEI %': A ......................4... -
Seite 4: Betriebs- Und Wartungshinweise
H60.0.01.6B-11 Bedienungsanleitung GMH3810 Seite 3 von 14 1.2 Betriebs- und Wartungshinweise: • Batterie Wird und in der unteren Anzeige „bAt“ angezeigt, so ist die Batterie verbraucht und muß erneuert werden. Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet. -
Seite 5: Konfigurieren Des Gerätes
H60.0.01.6B-11 Bedienungsanleitung GMH3810 Seite 4 von 14 2 Konfigurieren des Gerätes Zum Konfigurieren 2 Sekunden lang Menü (Taste 4) drücken. Dadurch wird der erste Menü-Parameter aufgerufen. Erneutes Drücken von Menü springt zum nächsten Parameter. Die Einstellung der Parameter erfolgt mit den Tasten 5 (Taste 2) oder 6 (Taste 5). -
Seite 6: Besonderheiten Des Gerätes
H60.0.01.6B-11 Bedienungsanleitung GMH3810 Seite 5 von 14 Wassergehalt w (= Materialfeuchte bezogen auf nasse Gesamtmasse, Pfeil links unten zeigt auf w) Die Einheit ist ebenfalls %. Wassergehalt[%] = (Masse - Masse ) / Masse *100 nass trocken nass Oder Wassergehalt [%] = Masse... -
Seite 7: Messen Von Anderen Materialien
H60.0.01.6B-11 Bedienungsanleitung GMH3810 Seite 6 von 14 Häufige Fehlerquellen: Vorsicht bei Ofen-getrockneten Holz: Die Feuchteverteilung kann ungleichmäßig sein, oftmals ist im Kern mehr Feuchte als am Rand Oberflächenfeuchte: Wurde Holz im Freien gelagert und beispielsweise angeregnet, kann das Holz am Rand wesentlich feuchter als im Kern sein. -
Seite 8: Hinweise Zu Sonderfunktionen
H60.0.01.6B-11 Bedienungsanleitung GMH3810 Seite 7 von 14 4 Hinweise zu Sonderfunktionen 4.1 Feuchte-Bewertung ('WET = nass' - 'MEDIUM' - 'DRY = trocken') Zusätzlich zum Messwert wird gleichzeitig eine Feuchtebewertung mit angezeigt. Die Anzeige ist als Richtwert zu sehen (vor allem für Schreiner, Zimmerer, Bodenleger), die endgültige Beurteilung hängt u.a. -
Seite 9: Technische Daten
H60.0.01.6B-11 Bedienungsanleitung GMH3810 Seite 8 von 14 7 Technische Daten Messung Kanal1 Kanal2 Messprinzip Resistive Materialfeuchtemessung interne Temperaturmessung NTC über integrierte Messnadeln nach DIN EN 13183-2: 2002 Kennlinien 466 verschiedene Holzsorten 28 verschiedene Baumaterialien Messbereiche 0,0...100,0% Materialfeuchte -30,0...75,0°C / -22,0...167,0°F (abhängig von Kennlinie) -
Seite 10: Anhang A: Holzsorten
H60.0.01.6B-11 Bedienungsanleitung GMH3810 Seite 9 von 14 Anhang A: Holzsorten Birke = h. 60 Zu messende Holzsorte auswählen, Nr. am Gerät einstellen. Beispiel: Bezeichnung Erläuterung Bereich Gruppe A h. A Holzgruppe A (entspr. GHH91 Wählschalter “A”) 0..82% Gruppe B h. B Holzgruppe B (entspr. - Seite 11 H60.0.01.6B-11 Bedienungsanleitung GMH3810 Seite 10 von 14 confertus Thieghemmella Douka h.123 6..86% africana Box, Brush (unbek. Lophostemon h.74 5..53% Doussié Afzelia spp. 8..42% Herkunft) confertus Duabanga, New Guinea Duabanga moluccana h.124 4..72% Box, Kanuka Tristania laurina h.77 6..78% Ebenholz, afrikanisches h.125...
- Seite 12 H60.0.01.6B-11 Bedienungsanleitung GMH3810 Seite 11 von 14 Hemlock / Hemlock, Chisocheton Kiso h.218 6..54% h.172 Tsuga heterophylla 8..54% schumannii Western Lacewood, Yellow h.219 Polyalthia oblongifolia 5..68% Hemlock, Chinesische h.173 Tsuga chinensis 5..75% Anthocephalus Hevea h.174 Hevea Brasiliensis 7..71% Laran h.223 7..67%...
- Seite 13 H60.0.01.6B-11 Bedienungsanleitung GMH3810 Seite 12 von 14 Meranti Persimmon h.320 Diospyros pentamera 5..70% Meranti, Buik h.271 Perupok (Malaysia) h.321 Shorea platiclados 4..61% Kokoona spp, 1..135% Lophopetalum Meranti, Dark Red h.272 Shorea spp, 5..94% Perupok (Malaysia) h.322 8..98% subovatum Meranti, Gelb / Yellow h.273...
- Seite 14 H60.0.01.6B-11 Bedienungsanleitung GMH3810 Seite 13 von 14 Robinie h.369 Terminalia Braun h.421 Robinia pseudoacacia 2..72% Terminalia microcarpa 3..71% Terminalia Roble Pellin h.370 Nothofagus obliqua 6..72% Terminalia Gelb h.422 3..87% complanata Rosewood, New Guinea h.371 Pterocarpus indicus 5..66% Tetrameles Tetrameles nudiflora h.423...
-
Seite 15: Anhang B: Weitere Materialien
H60.0.01.6B-11 Bedienungsanleitung GMH3810 Seite 14 von 14 Anhang B: Weitere Materialien Beton B25 = b. 6 Zu messendes Material auswählen, Nr. am Gerät einstellen. Beispiel: Messung von Baumaterialien: Material Bereich Beton Beton 200kg/m³ B15 (200 kg Zement pro 1m³ Sand) b.
