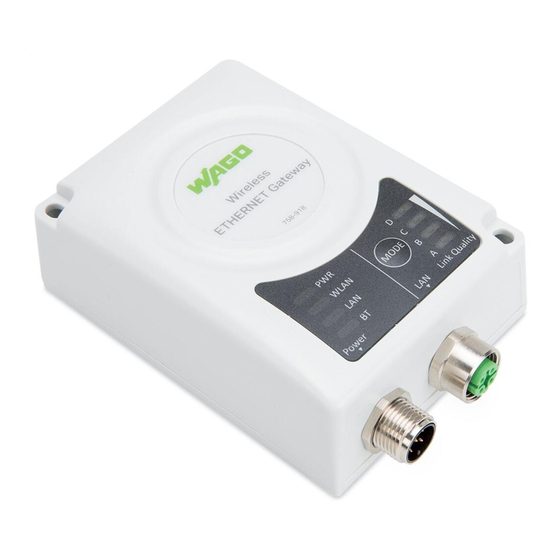

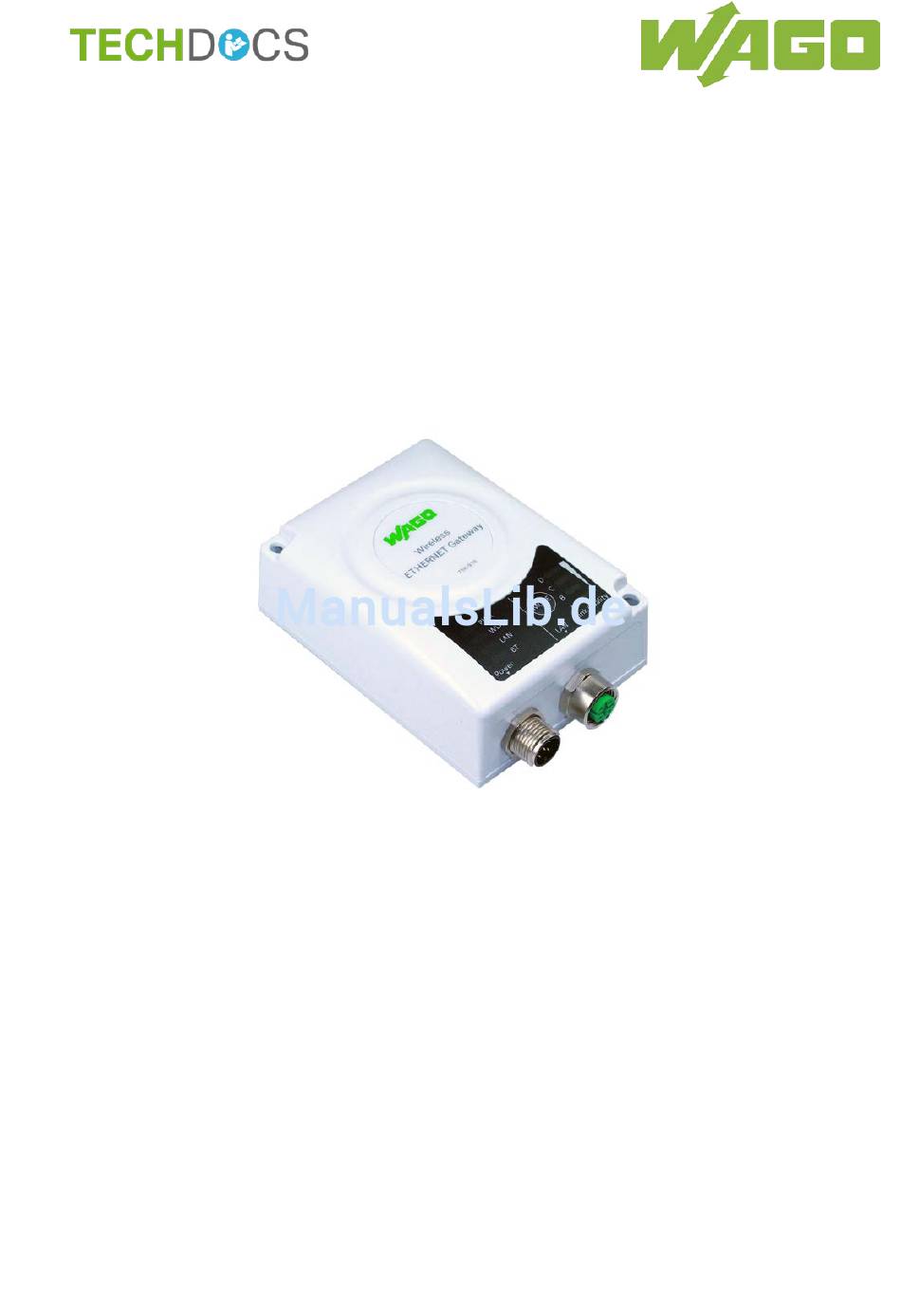

- Seite 1 Handbuch WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway Drahtlose Übertragungsstrecke für ETHERNET-Protokolle Version 1.0.1...
- Seite 2 E-Mail: documentation@wago.com Wir weisen darauf hin, dass die im Handbuch verwendeten Soft- und Hardwarebezeichnungen und Markennamen der jeweiligen Firmen im Allgemeinen einem Warenzeichenschutz, Markenzeichenschutz oder patentrechtlichem Schutz unterliegen. WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH. Handbuch Version 1.0.1...
-
Seite 3: Inhaltsverzeichnis
WAGO-I/O-SYSTEM 758 Inhaltsverzeichnis 758-918 Wireless-ETHERNET-Gateway Inhaltsverzeichnis Hinweise zu dieser Dokumentation ............5 Urheberschutz ..................5 Symbole ....................6 Darstellung der Zahlensysteme .............. 7 Schriftkonventionen ................7 Wichtige Erläuterungen ................8 Rechtliche Grundlagen ................8 2.1.1 Änderungsvorbehalt ................8 2.1.2 Personalqualifikation ................8 2.1.3... - Seite 4 Inhaltsverzeichnis WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway Konfigurieren via Web-Based-Management (WBM) ......35 7.4.1 WBM-Seite „System Overview“ ............36 7.4.2 WBM-Seite „Easy Config“ ..............37 7.4.3 WBM-Seite „Network Settings“ ............40 7.4.4 WBM-Seite „WLAN Settings“ ............42 7.4.4.1 Client Mode ................. 42 7.4.4.2...
-
Seite 5: Hinweise Zu Dieser Dokumentation
Bestimmungen abweicht, ist nicht gestattet. Die Reproduktion, Übersetzung in andere Sprachen sowie die elektronische und fototechnische Archivierung und Veränderung bedarf der schriftlichen Genehmigung der WAGO Kontakttechnik GmbH & Co. KG, Minden. Zuwiderhandlungen ziehen einen Schadenersatzanspruch nach sich. Handbuch... -
Seite 6: Symbole
Hinweise zu dieser Dokumentation WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway Symbole GEFAHR Warnung vor Personenschäden! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwere Körperverletzung zur Folge haben wird, wenn sie nicht vermieden wird. GEFAHR Warnung vor Personenschäden durch elektrischen Strom! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod... -
Seite 7: Darstellung Der Zahlensysteme
WAGO-I/O-SYSTEM 758 Hinweise zu dieser Dokumentation 758-918 Wireless-ETHERNET-Gateway Darstellung der Zahlensysteme Tabelle 2: Darstellungen der Zahlensysteme Zahlensystem Beispiel Bemerkung Dezimal Normale Schreibweise Hexadezimal 0x64 C-Notation Binär '100' In Hochkomma, '0110.0100' Nibble durch Punkt getrennt Schriftkonventionen Tabelle 3: Schriftkonventionen Schriftart Bedeutung kursiv Namen von Pfaden und Dateien werden kursiv dargestellt z. -
Seite 8: Wichtige Erläuterungen
Rechtliche Grundlagen 2.1.1 Änderungsvorbehalt Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchsmusterschutzes sind der WAGO Kontakttechnik GmbH & Co. KG vorbehalten. Fremdprodukte werden stets ohne Vermerk auf Patentrechte genannt. Die Existenz solcher Rechte ist daher nicht auszuschließen. - Seite 9 Wichtige Erläuterungen 758-918 Wireless-ETHERNET-Gateway • nicht bestimmungsgemäßer Gebrauch der Komponenten. Weitere Einzelheiten ergeben sich aus den vertraglichen Vereinbarungen. Wünsche an eine abgewandelte bzw. neue Hard- oder Softwarekonfiguration richten Sie bitte an die WAGO Kontakttechnik GmbH & Co. KG. Handbuch Version 1.0.1...
-
Seite 10: Spezielle Einsatzbestimmungen Für Ethernet-Geräte
ETHERNET-Geräte in Ihrer Anlage einsetzen: • Verbinden Sie Steuerungskomponenten und Steuerungsnetzwerke nicht mit einem offenen Netzwerk wie dem Internet oder einem Büronetzwerk. WAGO empfiehlt, Steuerungskomponenten und Steuerungsnetzwerke hinter einer Firewall anzubringen. • Beschränken Sie den physikalischen und elektronischen Zugang zu sämtlichen Automatisierungskomponenten auf einen autorisierten... -
Seite 11: Lagerung, Kommissionierung Und Transport
WAGO-I/O-SYSTEM 758 Wichtige Erläuterungen 758-918 Wireless-ETHERNET-Gateway Lagerung, Kommissionierung und Transport Die Komponenten sind möglichst in der Originalverpackung zu lagern. Ebenso bietet die Originalverpackung beim Transport den optimalen Schutz. Beim Kommissionieren, Ein- und Auspacken dürfen die Kontakte nicht verschmutzt oder beschädigt werden. Die Komponenten müssen unter Beachtung der ESD-Hinweise in geeigneten Behältern/Verpackungen gelagert... -
Seite 12: Sicherheitshinweise
Warten/reparieren nur von zugelassenem Fachpersonal! Das Gerät enthält keine durch Anwender zu wartenden Teile. Lassen Sie Wartungs-, Anpassungs-, Instandhaltungs- oder Reparaturarbeiten nur durch von WAGO zugelassenes Fachpersonal durchführen. VORSICHT Nicht unter Spannung an Geräten arbeiten! Schalten Sie immer alle verwendeten Spannungsversorgungen für das Gerät ab, bevor Sie es montieren, Störungen beheben oder... - Seite 13 WAGO-I/O-SYSTEM 758 Wichtige Erläuterungen 758-918 Wireless-ETHERNET-Gateway ACHTUNG Defekte oder beschädigte Geräte austauschen! Tauschen Sie defekte oder beschädigte Geräte (z. B. bei deformierten Kontakten) aus, da die Funktion der betroffenen Geräte langfristig nicht sichergestellt ist. ACHTUNG Geräte vor kriechenden und isolierenden Stoffen schützen! Die Geräte sind unbeständig gegen Stoffe, die kriechende und isolierende...
-
Seite 14: Gerätebeschreibung
WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway Gerätebeschreibung Allgemeine Beschreibung Das Gerät 758-918 ermöglicht als „Wireless-ETHERNET-Gateway“ (nachfolgend kurz: WEG), konventionelle ETHERNET-Geräte in ein drahtloses Netzwerk einzubinden. Zu diesem Zweck verfügt das Gerät über eine drahtgebundene ETHERNET-Schnittstelle und eine weitere Schnittstelle zur Funkkommunikation. Auf der ETHERNET-Schnittstelle empfangene Daten überträgt das Gerät drahtlos mittels der eingesetzten Funktechnologie. - Seite 15 WAGO-I/O-SYSTEM 758 Gerätebeschreibung 758-918 Wireless-ETHERNET-Gateway Hinweis Einschränkungen ® • Es ist möglich, dass Bluetooth PAN (Personal Area Network) mit einigen Geräten nicht funktioniert. Ursache dafür ist die unter- ® schiedliche Implementierung von Bluetooth bei den verschiedenen Herstellern. • 5GHz-WLAN kann nicht zeitgleich mit 2,5GHz-WLAN oder ®...
-
Seite 16: Ansicht
Gerätebeschreibung WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway Ansicht Abbildung 2: Ansicht Tabelle 4: Legende zur Abbildung „Ansicht“ Pos. Beschreibung Details siehe Kapitel Befestigungsloch „Montieren“ Interne MIMO-Antenne, 2,4 GHz „Anhang“ > „Eigenschaften der internen Antennen“ MODE-Folientaster zur Konfiguration „Bedienelemente“ Buchse für externe Antenne... -
Seite 17: Bedruckung
WAGO-I/O-SYSTEM 758 Gerätebeschreibung 758-918 Wireless-ETHERNET-Gateway Bedruckung Die MAC-Adresse des Gerätes befindet sich neben weiteren Gerätedaten auf dem Typenschild auf der rechten Seite des Gerätes: Abbildung 3: Bedruckung rechte Seite – Typenschild (Beispiel) Auf der Unterseite des Gerätes befinden sich ggf. noch Informationen zu Zulassungen und Kontaktdaten: Abbildung 4: Bedruckung Unterseite –... -
Seite 18: Anschlüsse
Gerätebeschreibung WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway Anschlüsse Das Gerät verfügt über 2 Anschlüsse: Abbildung 5: Anschlüsse Tabelle 5: Legende zur Abbildung „Anschlüsse“ Benennung Beschreibung Power Spannungsversorgung und Trigger-Eingang Anschluss für Netzwerk 3.4.1 Pinbelegung Spannungsversorgung Das Gerät wird über einen 5-poligen A-kodierten M12-Stecker mit Spannung versorgt. -
Seite 19: Pinbelegung Netzwerkanschluss
WAGO-I/O-SYSTEM 758 Gerätebeschreibung 758-918 Wireless-ETHERNET-Gateway 3.4.2 Pinbelegung Netzwerkanschluss Das Gerät kann über eine 4-polige D-kodierte M12-Buchse an ein ETHERNET- Netzwerk angeschlossen werden. Abbildung 7: Netzwerkanschluss, M12-Buchse am Gerät Tabelle 7: Legende zur Abbildung „Netzwerkanschluss, M12-Buchse am Gerät“ Pin Pinbelegung Transmit + Receive + Transmit −... -
Seite 20: Anzeigeelemente
Gerätebeschreibung WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway Anzeigeelemente Die 4 Anzeigeelemente (PWR, WLAN, LAN und BT) auf der linken Seite des WEGs zeigen den aktuellen Gerätestatus an. Die 4 Anzeigeelemente (A-D) auf der rechten Seite zeigen die Verbindungsqualität oder den gewählten Autokonfigurationsvorgang an. - Seite 21 WAGO-I/O-SYSTEM 758 Gerätebeschreibung 758-918 Wireless-ETHERNET-Gateway Tabelle 8: Legende zur Abbildung „Anzeigeelemente“ Farbe/Zustand Bedeutung A+B+C+D Grün RSSI/Link-Qualität > 75 % A+B+C Grün RSSI/Link-Qualität 50 % … 75 % Grün RSSI/Link-Qualität 25 % … 50 % Grün RSSI/Link-Qualität < 25 % Keine Verbindung Wenn das Gerät im „Recovery“-Modus ist, zeigen die Anzeigeelemente den...
-
Seite 22: Bedienelemente
Gerätebeschreibung WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway Bedienelemente Der MODE-Folientaster wird verwendet, um das Gerät zurückzusetzen oder bestimmte Autokonfigurationsvorgänge auszulösen. Welcher Vorgang aktiv ist, wird dabei über die LEDs A bis D angezeigt. Nähere Informationen finden Sie im Kapitel „Konfigurieren via MODE- Folientaster“. -
Seite 23: Technische Daten
WAGO-I/O-SYSTEM 758 Gerätebeschreibung 758-918 Wireless-ETHERNET-Gateway Technische Daten 3.7.1 Allgemeine Gerätedaten Tabelle 11: Technische Daten – Allgemeine Gerätedaten Gehäusemaße in mm Ca. 93 × 68 × 34 Tiefe × Breite × Höhe (ohne externe Antennenbuchse) Gewicht 120 g Anschlüsse Versorgungsspannung: M12-Stecker am Gerät, 5-polig, A-kodiert ETHERNET: M12-Buchse am Gerät, 4-polig, D-kodiert... -
Seite 24: Ethernet-Schnittstelle
Gerätebeschreibung WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway ® Tabelle 13: Technische Daten – Bluetooth Version des Standards Unterstützte Profile PAN (PANU & NAP) Betriebsmodi Access Point oder Client Sendeleistung max. 10 dBm Maximale Anzahl an Clients 7 (für Access Point) ® Leistungsaufnahme... -
Seite 25: Zulassungen
WAGO-I/O-SYSTEM 758 Gerätebeschreibung 758-918 Wireless-ETHERNET-Gateway Zulassungen Folgende Zulassungen wurden für das Wireless-ETHERNET-Gateway 758-918 erteilt: Konformitätskennzeichnung IC: 5325A-0965, for IC „Industry Canada“ indoor use only (5GHz) FCC “Federal Communications Commission” FCC ID: PVH0965 / CFR 47 Teil 15, ETS 300328 This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. -
Seite 26: Montieren
Montieren WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway Montieren Aufstellort wählen Damit Sie alle Funktionen des WEG nutzen können, muss eine Funkverbindung zu einem Gerät ähnlicher Funktionalität, beispielsweise einem zweiten WEG desselben Typs, bestehen. Befinden sich die Geräte in relativer Nähe – d. h. - Seite 27 WAGO-I/O-SYSTEM 758 Montieren 758-918 Wireless-ETHERNET-Gateway Tabelle 17: Wahl des Aufstellortes Beschaffenheit der Umgebung, Aufstellort Funkverbindung möglich? Die Distanz der Geräte überschreitet die Nein maximale Reichweite. Es besteht Sichtverbindung zwischen den Geräten und die Distanz ist geringer als die maximale Reichweite. Die Geräte sind optimal montiert und konfiguriert.
-
Seite 28: Befestigen
Montieren WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway Befestigen Hinweis 50 cm Abstand zwischen zwei WEGs einhalten! Halten Sie bei der Montage des WEG mindestens 50 cm Abstand zum nächsten WEG. Eine geringere Distanz kann die Qualität der Funkver- bindung beeinträchtigen. Hinweis Antenne nicht direkt vor metallischen Flächen verbauen! Die Vorderseite des WEGs, und somit die interne Antenne, darf sich nicht unmittelbar vor metallischen Flächen befinden, da dies die Funkeigen-... -
Seite 29: Geräte Anschließen
Überspannungen führen. Stellen Sie die ordnungsgemäße Verlegung sicher, bevor Sie das Gerät mit dem Netzwerk verbinden. Verbinden Sie das WEG über ein geeignetes Kabel, wie beispielsweise dem WAGO-Artikel 756-1203/060-050, mit Ihrem Netzwerk oder ETHERNET-Endgerät. Verbinden Sie das WEG über ein geeignetes Kabel, wie beispielsweise dem WAGO-Artikel 756-3101/040-020, mit dem externen Netzgerät. -
Seite 30: In Betrieb Nehmen
In Betrieb nehmen WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway In Betrieb nehmen Das Gerät verfügt nicht über einen Netzschalter, es wird durch Anlegen der Versorgungsspannung in Betrieb genommen. Hinweis Auf korrekte Versorgungsspannung achten! Der Ausgang des Netzgerätes sollte eine Gleichspannung von 24 V SELV zur Verfügung stellen. -
Seite 31: Konfigurieren
WAGO-I/O-SYSTEM 758 Konfigurieren 758-918 Wireless-ETHERNET-Gateway Konfigurieren Haben Sie das WEG angeschlossen, können Sie es auf 3 Arten konfigurieren: • mit dem MODE-Folientaster und dem Durchschalten bestimmter Modi • über Einstellungen im Web-Based-Management (WBM) • über AT-Kommandos Die verschiedenen Konfigurationsarten werden in den nachfolgenden Kapiteln beschrieben. -
Seite 32: Betriebsarten In „Easy Config
Die Modi 4, 5 und 6 werden kombiniert genutzt, um automatisch ein WLAN- oder ® Bluetooth Netzwerk mit gleichartigen WEGs (758-918) aufzubauen. Modi 5 und 6 scannen nach Geräten, die in Modus 4 laufen. Jedes so gefundene WEG wird dann als Client rekonfiguriert und das scannende WEG wird als Access Point konfiguriert. -
Seite 33: Konfigurieren Via Mode-Folientaster
WAGO-I/O-SYSTEM 758 Konfigurieren 758-918 Wireless-ETHERNET-Gateway Konfigurieren via MODE-Folientaster Die schnellste und einfachste Möglichkeit, das Gerät zu konfigurieren, ist die Konfiguration mittels MODE-Folientaster. Je nach Betriebsmodus zeigen die LEDs A bis D den Status während der Konfiguration an. Durch wiederholtes Drücken des MODE-Folientasters können Sie den Autokonfigurationsvorgang „Easy Config“... -
Seite 34: Auf Werkseinstellung Zurücksetzen
Konfigurieren WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway 7.3.2 Auf Werkseinstellung zurücksetzen Versorgen Sie das Gerät mit Spannung und warten Sie, bis die Verbindungsstatus-LEDs (A … D) aufleuchten und wieder ausgehen. Drücken Sie auf den MODE-Folientaster und halten Sie ihn für über 10 Sekunden gedrückt. -
Seite 35: Konfigurieren Via Web-Based-Management (Wbm)
WAGO-I/O-SYSTEM 758 Konfigurieren 758-918 Wireless-ETHERNET-Gateway Konfigurieren via Web-Based-Management (WBM) Das WBM wird durch Eingabe der IP-Adresse des WEGs über einen Web- Browser aufgerufen. Die werksseitig eingestellte IP-Adresse lautet 192.168.0.99. Der Rechner, mit dem auf das WBM des WEGs zugegriffen wird, muss sich im selben Subnetz befinden wie das WEG. -
Seite 36: Wbm-Seite „System Overview
Konfigurieren WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway 7.4.1 WBM-Seite „System Overview“ Abbildung 13: WBM-Seite „System Overview“ Hinweis Ausgegraute Schaltflächen Die Schaltflächen [Save and Reboot] und [Cancel All Changes] werden aktiviert, sobald Sie Änderungen in der Konfiguration vorgenommen haben. • Um Änderung einer Parametereinstellung zu sichern und einen Neustart durchzuführen, klicken Sie auf die gelbe Schaltfläche... -
Seite 37: Wbm-Seite „Easy Config
WAGO-I/O-SYSTEM 758 Konfigurieren 758-918 Wireless-ETHERNET-Gateway 7.4.2 WBM-Seite „Easy Config“ Über die Seite „Easy Config“ können Sie das WEG in einen der vorkonfigurierten Modi versetzen: Verbinden Sie sich mit dem WBM ihres WEGs. Wechseln Sie auf die WBM-Seite „Easy Config“. Wählen Sie den gewünschten Modus aus dem Dropdown-Menü aus: Abbildung 14: WBM-Seite „Easy Config“... -
Seite 38: Abbildung 16: Wbm-Seite „Easy Config" - Wahl Des Betriebsmodus Bestätigen
Konfigurieren WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway Abbildung 16: WBM-Seite „Easy Config“ – Wahl des Betriebsmodus bestätigen Die Modusänderung tritt daraufhin sofort in Kraft. Hinweis Browserfenster nicht zu schnell aktualisieren oder verlassen Warten Sie mit der Aktualisierung oder Schließen des Browserfensters, bis das WEG die Modusänderung abgeschlossen hat. - Seite 39 WAGO-I/O-SYSTEM 758 Konfigurieren 758-918 Wireless-ETHERNET-Gateway Tabelle 20: WBM-Seite „Easy Config“ – Dropdown-Menü Nr Modus Beschreibung Configure as Scannt nach Geräten, die im Modus 4 laufen. Falls Bluetooth access mindestens 1 solches Gerät gefunden wird, ® point and scan for konfiguriert sich das WEG als Bluetooth...
-
Seite 40: Wbm-Seite „Network Settings
Konfigurieren WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway 7.4.3 WBM-Seite „Network Settings“ Abbildung 17: WBM-Seite „Network Settings“ Tabelle 21: WBM-Seite „Network Settings“ Dropdown-Menü Auswahlmöglichkeit Hinweise Static Auswahl zwischen statischer oder IP Assignment dynamischer IP-Adressierung. Dynamic (DHCP) Disabled Keine interne DHCP-Funktionalität Wählen Sie keinesfalls „DHCP Server Enabled“, wenn sich bereits... -
Seite 41: Abbildung 18: Wbm-Seite „Network Settings" - Wechsel Bestätigen
WAGO-I/O-SYSTEM 758 Konfigurieren 758-918 Wireless-ETHERNET-Gateway Wählen Sie die gewünschten Network-Settings in den Dropdown-Menüs IP Assignment und Internal DHCP Server. Wenn Sie im Dropdown-Menü IP Assignment eine neue Auswahl treffen, werden die Schaltflächen [Save and Reboot] und [Cancel All Changes] aktiviert. -
Seite 42: Wbm-Seite „Wlan Settings
Konfigurieren WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway 7.4.4 WBM-Seite „WLAN Settings“ 7.4.4.1 Client Mode Abbildung 20: WBM-Seite „WLAN Settings“ – Operating Mode „Client“ Tabelle 22: WBM-Seite „WLAN Settings“ – Operating Mode „Client“ Eingabe-/Dropdownfeld Optionen Hinweise Enable Deaktiviert die WLAN-Schnittstelle Aktiviert die WLAN-Schnittstelle... - Seite 43 WAGO-I/O-SYSTEM 758 Konfigurieren 758-918 Wireless-ETHERNET-Gateway Tabelle 22: WBM-Seite „WLAN Settings“ – Operating Mode „Client“ Eingabe-/Dropdownfeld Optionen Hinweise Ohne Verschlüsselung oder Open Authentifizierung Eingabefeld Passkey WEP64/128 Passwortvorgaben: 5 oder 13 Zeichen; für Hexadezimal: Mit 0x beginnen Eingabefeld Passkey Authentication Mode WPA/WPA2- Passwortvorgaben: Zwischen 8 und 63 Zeichen;...
-
Seite 44: Access Point Mode
Konfigurieren WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway 7.4.4.2 Access Point Mode Abbildung 21: WBM-Seite „WLAN Settings“ – Access Point Mode Handbuch Version 1.0.1... - Seite 45 WAGO-I/O-SYSTEM 758 Konfigurieren 758-918 Wireless-ETHERNET-Gateway Tabelle 23: WBM-Seite „WLAN Settings“ – Operating Mode „Access Point“ Eingabe-/Dropdownfeld Optionen Hinweise Enable Deaktiviert die WLAN- Schnittstelle Aktiviert die WLAN-Schnittstelle Operating Mode Client Access Point Network (SSID) WEG_194249 Freitext für den Netzwerknamen des WEGs.
-
Seite 46: Wbm-Seite „Bluetooth Settings
Konfigurieren WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway ® 7.4.5 WBM-Seite „Bluetooth Settings“ ® Abbildung 22: WBM-Seite „Bluetooth Settings“ Handbuch Version 1.0.1... - Seite 47 WAGO-I/O-SYSTEM 758 Konfigurieren 758-918 Wireless-ETHERNET-Gateway ® Tabelle 24: WBM-Seite „Bluetooth Settings“ Eingabe-/Dropdownfeld Optionen Hinweise ® Enable Deaktiviert die Bluetooth Schnittstelle ® Aktiviert die Bluetooth Schnittstelle ® Operating Mode PANU (Client) Das WEG wird als Bluetooth „Personal Area Network User“...
-
Seite 48: Panu (Client) Mode
Konfigurieren WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway 7.4.5.1 PANU (Client) Mode ® Abbildung 23: WBM-Seite „Bluetooth Settings“ – Operating Mode „PANU (Client)“ ® Tabelle 25: WBM-Seite „Bluetooth Settings“ – Operating Mode „PANU (Client)“ Eingabe-/Dropdownfeld Optionen Hinweise Connect to Klicken Sie auf die Schaltfläche, um... -
Seite 49: Nap (Access Point) Mode
WAGO-I/O-SYSTEM 758 Konfigurieren 758-918 Wireless-ETHERNET-Gateway 7.4.5.2 NAP (Access Point) Mode ® Abbildung 24: WBM-Seite „Bluetooth Settings“ – „NAP (Access Point) Mode“ ® Tabelle 26: WBM-Seite „Bluetooth Settings“ – Operating Mode „NAP (Access Point)“ Eingabe-/Dropdownfeld Auswahlmöglichkeit Hinweise Standard Default-Einstellung IP-Daten werden über ®... -
Seite 50: Wbm-Seite „Firmware Update
Konfigurieren WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway 7.4.6 WBM-Seite „Firmware Update“ Information Firmwareupdate Zur Durchführung eines Firmwareupdates wenden Sie sich bitte an unseren Support! Abbildung 25: WBM-Seite „Firmware Update“ Klicken Sie auf die Schaltfläche [Durchsuchen…] um ggf. eine Firmware- Version im Dateisystem Ihres Rechners auszuwählen. -
Seite 51: Wbm-Seite „At Commands
WAGO-I/O-SYSTEM 758 Konfigurieren 758-918 Wireless-ETHERNET-Gateway 7.4.7 WBM-Seite „AT Commands“ Abbildung 26: WBM-Seite „AT Commands“ Auf der Seite „AT Commands“ haben Sie die Möglichkeit, AT-Befehle an das Gerät zu senden, beispielsweise um Parameter zu setzen, die nicht über das WBM angesprochen werden können, oder Parameter in Textformat auszulesen. -
Seite 52: Wbm-Seite „System Settings
Konfigurieren WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway Hinweis AT-Befehle im Überblick Eine Auflistung aller AT-Befehle finden Sie auch auf der WBM-Seite „Help“. Diese Liste enthält aber ggf. auch Befehle, die nicht von allen Geräteversionen unterstützt werden. Für eine Auflistung der für Ihr Gerät gültigen Befehle nutzen Sie den AT-Befehl „AT*“. -
Seite 53: Wbm-Seite „Help
WAGO-I/O-SYSTEM 758 Konfigurieren 758-918 Wireless-ETHERNET-Gateway Klicken Sie auf die Schaltfläche [Set Password]. Ein Login-Eingabefenster erscheint: Abbildung 29: Passwortabfrage Um weiter im WBM konfigurieren zu können, müssen Sie nun das gerade angelegte Passwort erneut eingeben. Klicken Sie auf die Schaltfläche [Login], um zurück auf die Seiten des WBMs zu gelangen. -
Seite 54: Konfigurieren Via At-Befehle
Konfigurieren WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway Konfigurieren via AT-Befehle Sie können Ihr WEG mittels AT-Befehl konfigurieren. Verbinden Sie sich mit dem WBM (siehe Kapitel „Konfigurieren via Web- Based-Management (WBM)“. Wechseln Sie auf die Seite „AT Commands“. Geben Sie den gewünschten Befehl in das Eingabefeld „Enter AT Command(s)“... -
Seite 55: Externer Triggereingang
WAGO-I/O-SYSTEM 758 Konfigurieren 758-918 Wireless-ETHERNET-Gateway Externer Triggereingang Die Aufgabe des digitalen Eingangs ist es, eine Roaming-Verlagerung vom einen WEG zum anderen WEG anzustoßen. Eine Auflistung der Konfigurationsbefehle finden Sie im „AT-Command Reference Guide“ auf der WBM-Seite „Help“ (siehe Kapitel „Konfigurieren via Web-Based-Management (WBM)“). -
Seite 56: Anhang
Anhang WAGO-I/O-SYSTEM 758 758-918 Wireless-ETHERNET-Gateway Anhang Konfigurationsbeispiele Voraussetzung für die folgenden Beispiele ist, dass Sie das WEG installiert haben und wissen, wie Sie sich mit dem WBM verbinden und wie Sie dieses nutzen. • Alle Beispiele gehen von den Werkseinstellungen aus. - Seite 57 WAGO-I/O-SYSTEM 758 Anhang 758-918 Wireless-ETHERNET-Gateway Dieses WEG ist nun auffindbar und für eine automatische Konfiguration freigegeben. Schalten Sie das zweite WEG ein und warten Sie, bis die LEDs aufgeleuchtet haben und wieder ausgegangen sind. Drücken Sie einmal kurz auf den MODE-Folientaster.
-
