Anschluss

Technische Beschreibung unf Bedienungsanleitung
Das System 5 in 5.1-Konfiguration mit aktivem
Subwoofer kann an jeden gängigen Dolby Digi-
tal/DTS 5.1/6.1/7.1-AV/Receiver-Verstärker an-
geschlossen werden. Bei einem 6.1/7.1-Receiver
belegen Sie dessen Rear-Center-Buchse(n) nicht.
Für eine vollständigen Ausnutzung des gesamt-
en Leistungsvermögens eines 7.1-Receivers be-
nötigen Sie weitere Lautsprecher (siehe Seite 5).
Nutzen Sie zwei davon für einen 7.1-Aufbau. Eine
weitere Möglichkeit ist die Verwendung von zwei
S 500 D Dipol-Lautsprechern (ebenfalls für den
7.1-Betrieb).
Schließen Sie bei einem 5.1-Receiver die Front-,
Center- und Rear-Lautsprecher gemäß der Zeich-
nungen an.
Um den Subwoofer mit dem AV-Receiver zu verbinden, haben Sie folgende Möglichkeiten:
1. Verbinden Sie den »Line In«-Eingang des Sub-
woofers per Mono-Cinch-Kabel mit dem »Sub
Out« (oder ähnlich benannten) Ausgang Ihres AV-
Receivers.
S S
S

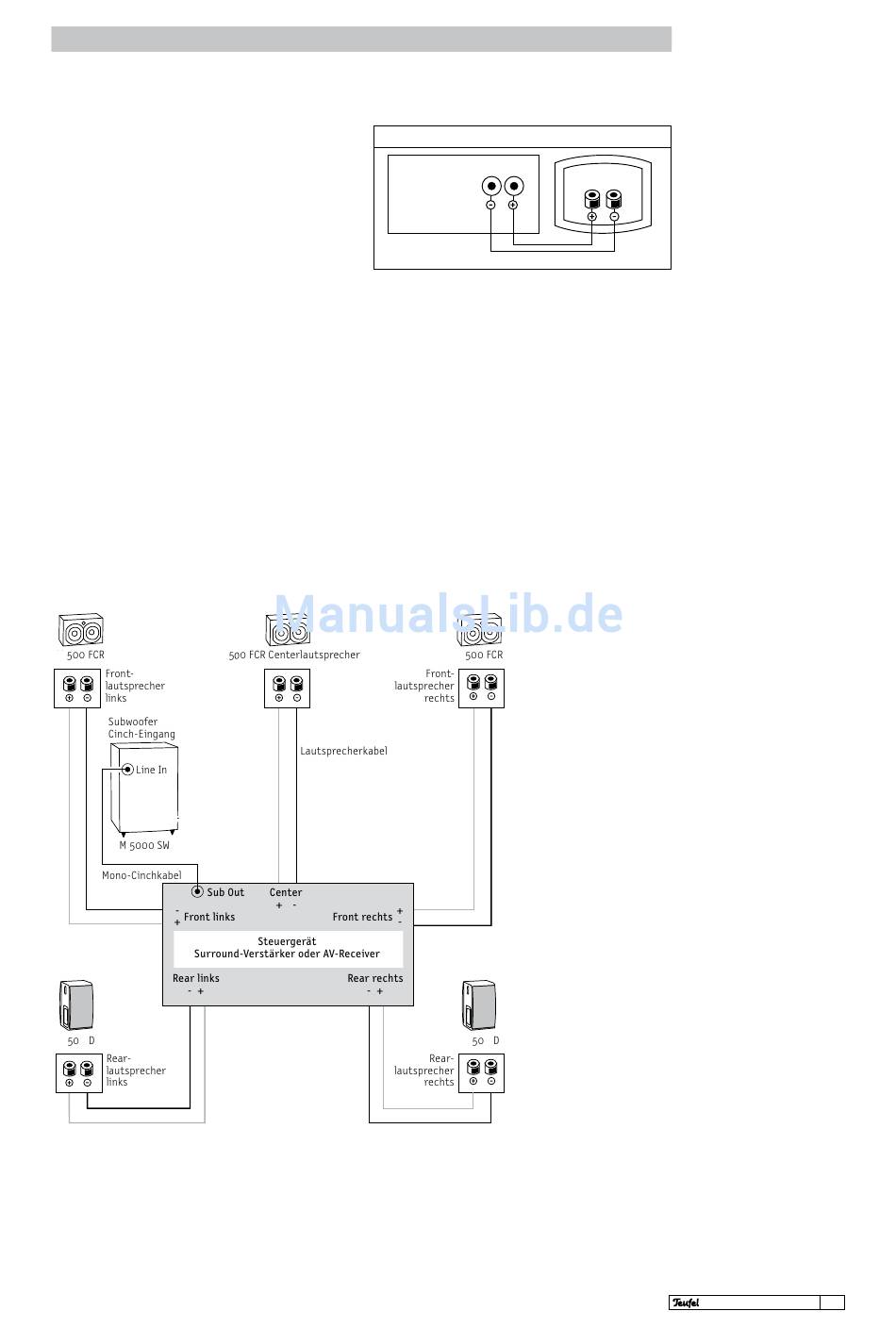

Abb. 2a: Anschluss der Lautsprecher an einen AV-Surround-
Receiver am Beispiel eines 5.1 Cinema-Sets bei durchgeschlif-
fenem Subwoofersignal.
Front-, Center- und Rear-Lautsprecher
AV-Receiver
Lautsprecher-Ausgang
Abb. 1: Anschluss eines Lautsprechers S 500 FCR / S 50 D
S
S
Belastbarkeit
Bitte beachten Sie, dass die
Angaben zur Belastbarkeit der
Satelliten-Lautsprecher sich
Teufel
ausschließlich auf eine Verwen-
Anschlussfeld
dung mit einem AV-Receiver
beziehen, der durch eine interne
Filterung die Satelliten vor der
intensiveren Beanspruchung
durch tieffrequente Signale
bewahrt.
Wichtig!
Bei einer 7.1- Konfiguration
werden zusätzlich die beiden
Rear-Center L/R an die Lautspre-
cherausgänge Rear-Center L/R
des 7.1-Receivers angeschlossen.
· System 5 9
