Anschluss
Analoger Anschluss an eine Stereo-Quelle
Computer-Soundkarte, MP3-Player, Sat-Recei-
ver, TV-Gerät, Spielkonsole, CD-Player, DJ-Mixer,
Discman, Walkman u.v.a.
Das Concept C 2.1 USB ist perfekt für einen direk-
ten Anschluss an jedes gängige Musikabspielgerät
geeignet, welches über einen oder zwei analoge
Audio-Ausgänge verfügt. In der Regel sind diese
an einer 3,5 mm Stereo-Miniklinkenbuchse oder
zwei Cinch-Buchsen (»Line Out Left/Right«) zu
erkennen.
Die Ausgänge werden direkt mit dem mitgeliefer-
ten Stereo-Cinch-Kabel an Stereo Line In Left/
Right am Subwoofer verbunden. Bei Geräten mit
Mini-Klinken-Ausgang (z.B. Soundkarten) kommt
der gleichfalls im Lieferumfang befindliche Y-Ad-
apter zusätzlich zum Einsatz.
Anschluss der Satelliten
Die zwei Satelliten werden
über das 10 Meter lange,
mitgelieferte
cherkabel direkt mit den
L a u t s pre c h er kl em m en
vom Subwoofer verbunden.
Hierzu teilen und abisolie-
ren Sie die Enden der Lautsprecher-Kabel wie ab-
gebildet. Lautsprecher und Verstärker haben ent-
sprechende [+]- und [–]-Klemmen. Die [+]-Leitung
des Lautsprecher-Kabels ist durch einen Streifen
gekennzeichnet. Es ist wichtig, dass Sie die Laut-
sprecher identisch gepolt anschließen: den Pluspol
des Lautsprechers an den Pluspol des Verstärkers
und den Minuspol des Lautsprechers an den Minus-
pol des Verstärkers. Eine phasen-verdrehte Verka-
belung hat einen dünnen Sound, schwache Bässe
und eine kümmerliche Stereo-Abbildung zur Folge.
Deswegen ist es wichtig, alle Lautsprecher mit der
korrekten Polarität anzuschließen, um eine ange-
messene räumliche Atmosphäre und die richtige
Ausrichtung des Klangs zu gewährleisten.
Lautspre-

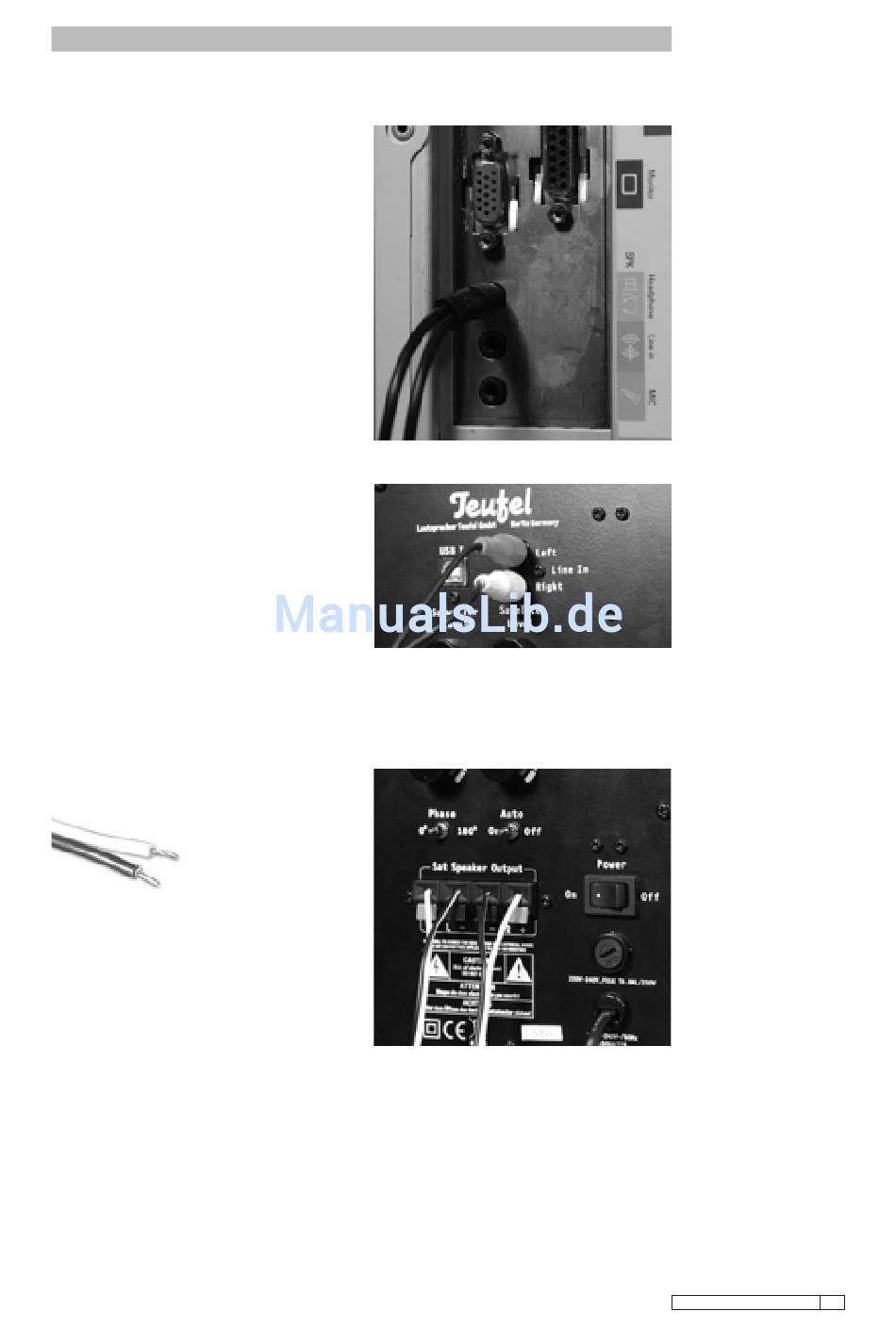

Typischer Soundkartenausgang
Subwoofer Rückseite
Subwoofer Rückseite
Hinweis
Bitte tragen Sie dafür Sorge,
dass Analog-Cinch-Eingang und
USB-Eingang niemals gleichzei-
tig mit je einer Signalquelle ver-
bunden und jeweils mit Signalen
angesteuert werden.
Teufel · Concept C 2.1 USB
9
