Montageablauf
Der Sensor wird mithilfe seiner integrierten Durchgangsverschraubung
(DG) auf das Rohr montiert. Typischerweise wird hierfür eine Muffe als
Anschlussstutzen auf ein Loch in dem mediumsführenden Rohr ge-
schweißt, in die das Außengewinde G½ der DG eingeschraubt wird (sie-
he Abbildung 3).

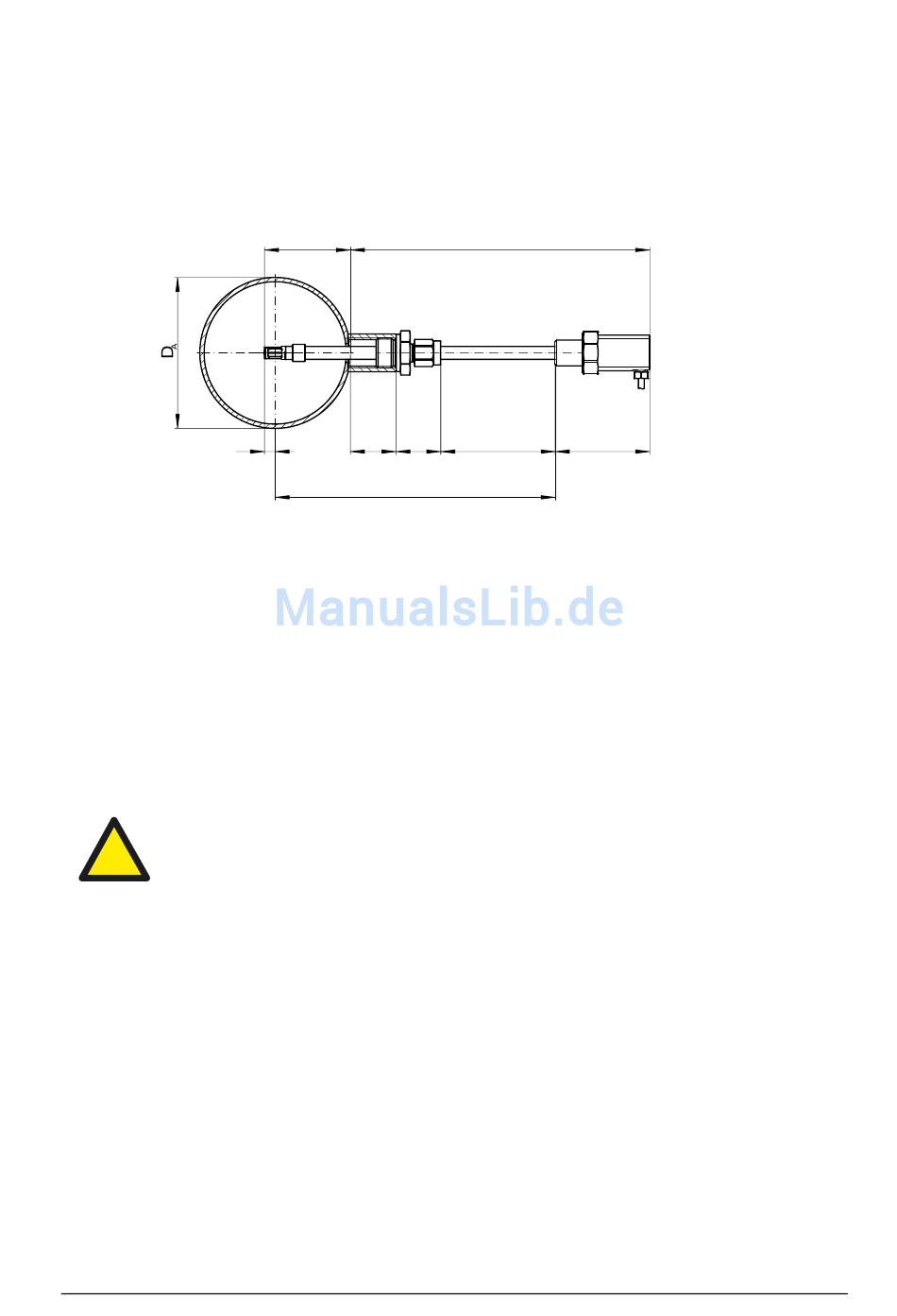

Abbildung 3
L
Fühlerlänge [mm]
SL
Länge Einschweißmuffe [mm]
AL
Ausstandslänge [mm]
D
Außendurchmesser Rohr [mm]
A
MET
Mindesteintauchtiefe [mm]
E
Einstelllänge Fühlerrohr [mm]
Hinweis:
!
Vor der Montage Systeme mit Überdruck drucklos schalten.
•
Montageöffnung in Rohrwand bohren.
•
Anschlussstutzen mit Innengewinde G½ zentral über Montageöff-
nung am Rohr anschweißen.
Empfohlene Stutzenlänge: 15 ... 40 mm
•
Die Überwurfmutter der DG (SW17) so weit lösen, dass sich der
Sensorfühler verschieben lässt, ohne zu klemmen.
•
Gewindestück der DG mit Dichtungsband, z. B. aus PTFE, umwi-
ckeln.
•
Schutzkappe vom Sensorkopf abziehen und DG bis zum Anschlag
am Kopf schieben.
Gebrauchsanweisung SS 20.261
MET=20
8
SL
32
L
AL
E
66
Seite 9
