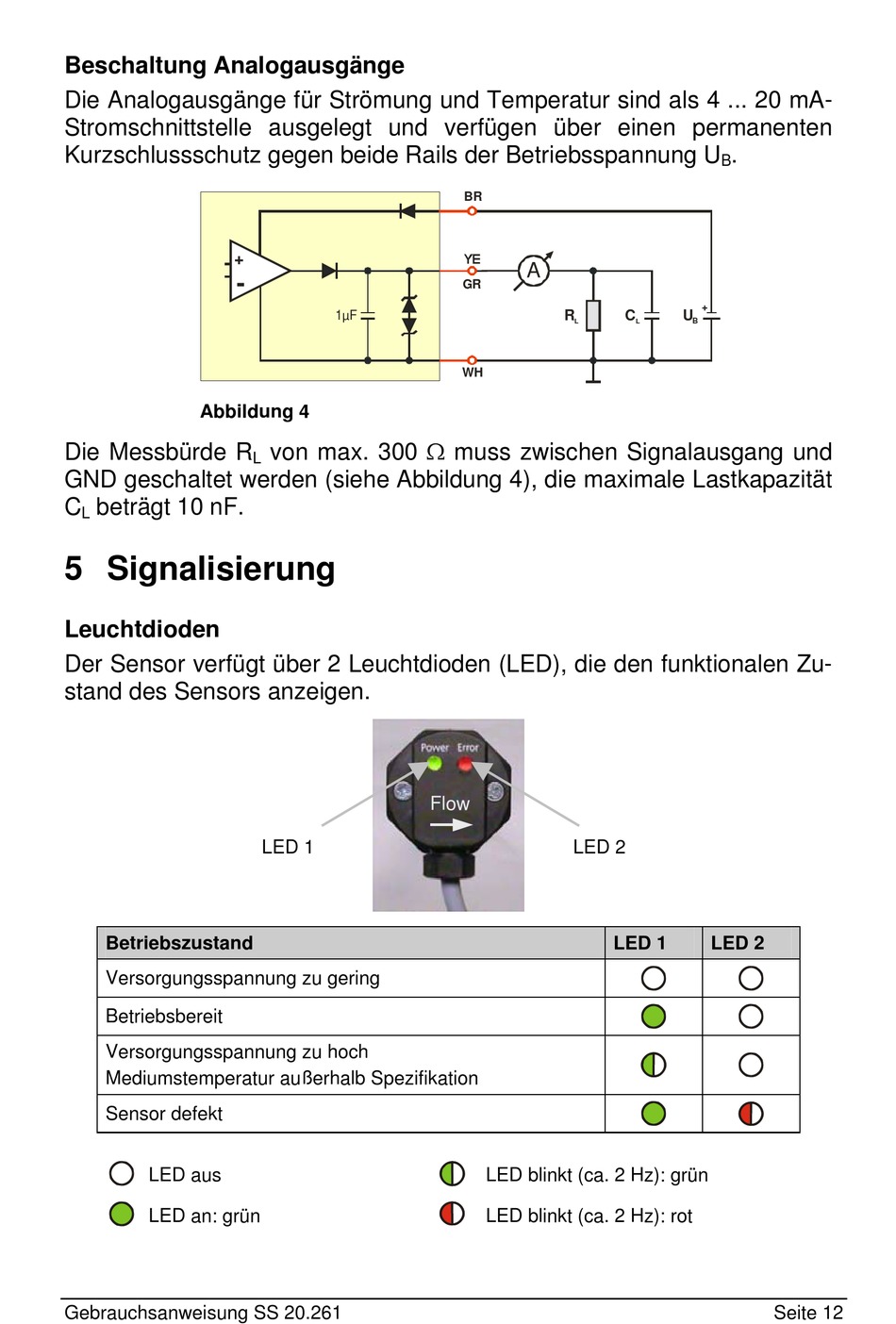

Beschaltung Analogausgänge
Die Analogausgänge für Strömung und Temperatur sind als 4 ... 20 mA-
Stromschnittstelle ausgelegt und verfügen über einen permanenten
Kurzschlussschutz gegen beide Rails der Betriebsspannung U
Abbildung 4
Die Messbürde R
GND geschaltet werden (siehe Abbildung 4), die maximale Lastkapazität
C
beträgt 10 nF.
L
5 Signalisierung
Leuchtdioden
Der Sensor verfügt über 2 Leuchtdioden (LED), die den funktionalen Zu-
stand des Sensors anzeigen.
Betriebszustand
Versorgungsspannung zu gering
Betriebsbereit
Versorgungsspannung zu hoch
Mediumstemperatur außerhalb Spezifikation
Sensor defekt
LED aus
LED an: grün
Gebrauchsanweisung SS 20.261
+
-
1µF
von max. 300 Ω muss zwischen Signalausgang und
L
LED 1
BR
A
GR
R
L
WH
Flow
LED 2
LED blinkt (ca. 2 Hz): grün
LED blinkt (ca. 2 Hz): rot
.
B
B
+
C
U
B
L
LED 1
LED 2
