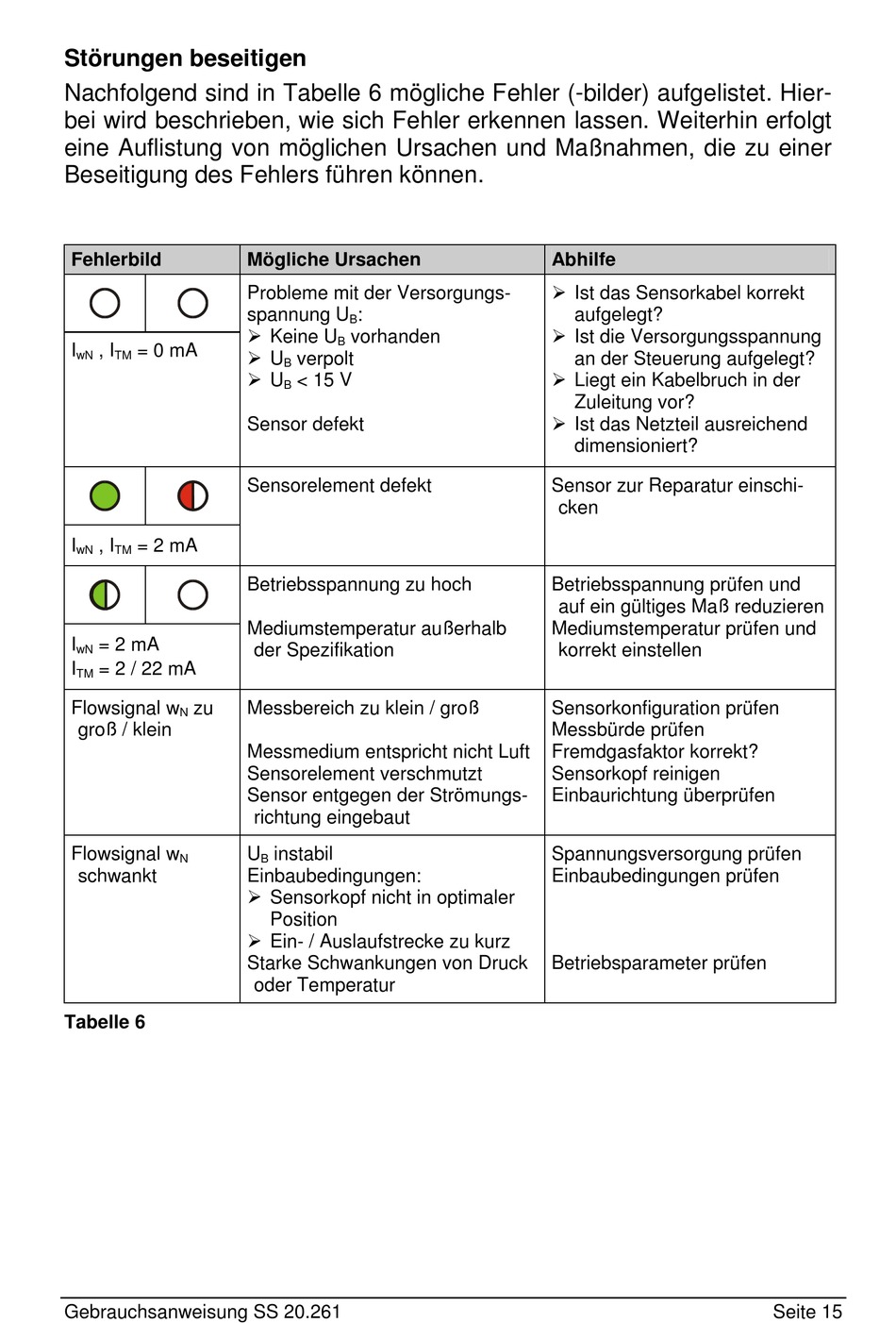

Störungen beseitigen
Nachfolgend sind in Tabelle 6 mögliche Fehler (-bilder) aufgelistet. Hier-
bei wird beschrieben, wie sich Fehler erkennen lassen. Weiterhin erfolgt
eine Auflistung von möglichen Ursachen und Maßnahmen, die zu einer
Beseitigung des Fehlers führen können.
Fehlerbild
I
, I
= 0 mA
wN
TM
I
, I
= 2 mA
wN
TM
I
= 2 mA
wN
I
= 2 / 22 mA
TM
Flowsignal w
zu
N
groß / klein
Flowsignal w
N
schwankt
Tabelle 6
Gebrauchsanweisung SS 20.261
Mögliche Ursachen
Probleme mit der Versorgungs-
spannung U
:
B
B
Keine U
vorhanden
B
B
U
verpolt
B
B
U
< 15 V
B
B
Sensor defekt
Sensorelement defekt
Betriebsspannung zu hoch
Mediumstemperatur außerhalb
der Spezifikation
Messbereich zu klein / groß
Messmedium entspricht nicht Luft
Sensorelement verschmutzt
Sensor entgegen der Strömungs-
richtung eingebaut
U
instabil
B
B
Einbaubedingungen:
Sensorkopf nicht in optimaler
Position
Ein- / Auslaufstrecke zu kurz
Starke Schwankungen von Druck
oder Temperatur
Abhilfe
Ist das Sensorkabel korrekt
aufgelegt?
Ist die Versorgungsspannung
an der Steuerung aufgelegt?
Liegt ein Kabelbruch in der
Zuleitung vor?
Ist das Netzteil ausreichend
dimensioniert?
Sensor zur Reparatur einschi-
cken
Betriebsspannung prüfen und
auf ein gültiges Maß reduzieren
Mediumstemperatur prüfen und
korrekt einstellen
Sensorkonfiguration prüfen
Messbürde prüfen
Fremdgasfaktor korrekt?
Sensorkopf reinigen
Einbaurichtung überprüfen
Spannungsversorgung prüfen
Einbaubedingungen prüfen
Betriebsparameter prüfen
Seite 15
