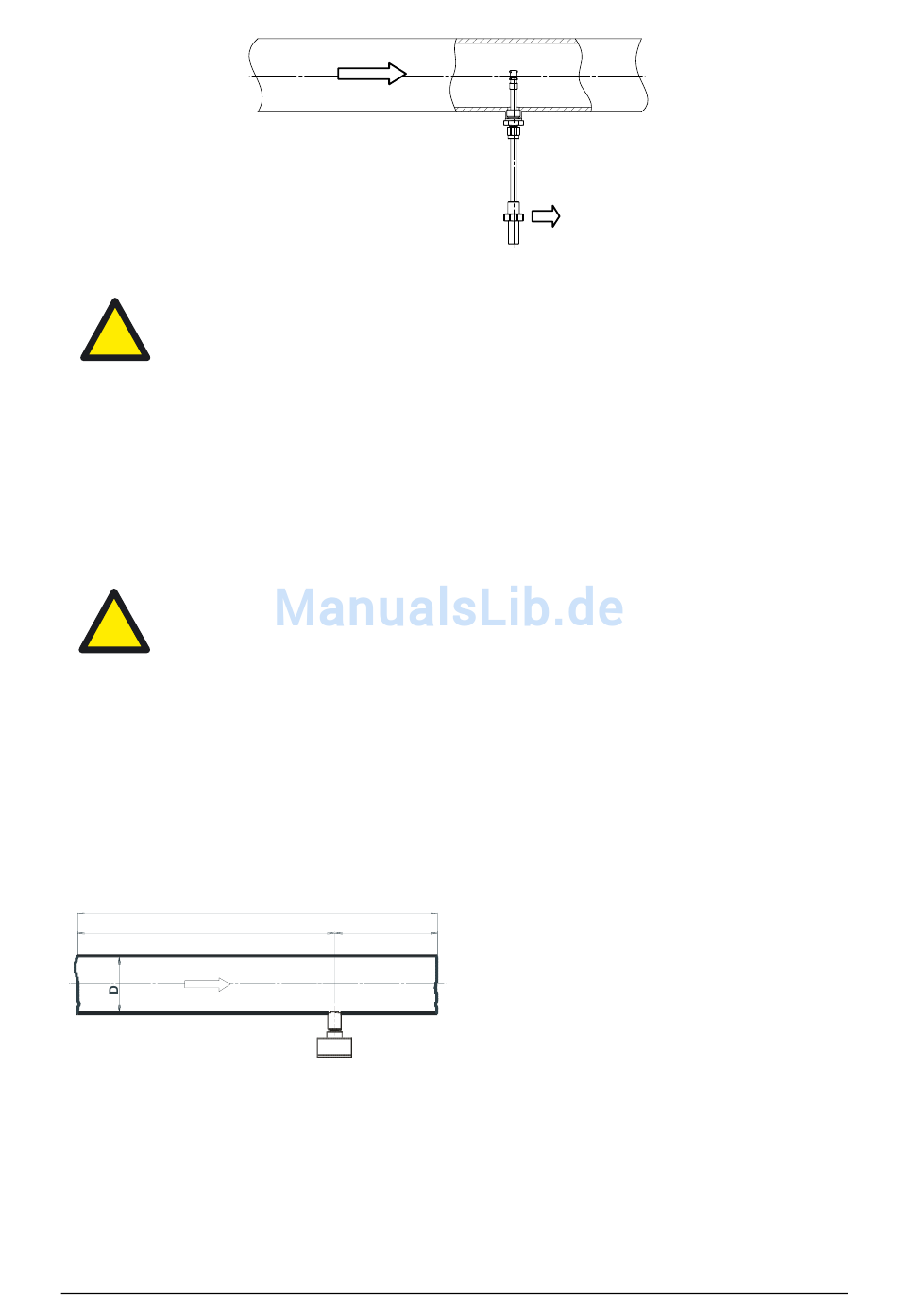

Abbildung 1: Positionierung im Rohr
Den Sensorkopf immer in der Mitte des Rohres oder des
!
Schachtes positionieren.
Störungsarmer Einbau
Lokale Verwirbelungen des Mediums können Messverfälschungen her-
vorrufen. Deshalb muss durch die Einbaubedingungen garantiert sein,
dass der Gasstrom hinreichend beruhigt und turbulenzarm an den Mess-
fühler herangeführt wird, um die spezifizierten Genauigkeiten einzuhal-
ten (siehe Kapitel 9 Technische Daten).
Für korrekte Messungen muss eine beruhigte, möglichst turbu-
!
lenzarme Strömung vorliegen.
Einen ungestörten Strömungsverlauf erhält man, wenn eine genügend
lange Strecke sowohl vor (Einlaufstrecke) als auch hinter (Auslaufstre-
cke) dem Einbauort des Sensors absolut gerade und ohne Störungsstel-
len (wie Kanten, Nähte, Krümmungen etc.) bereitgestellt wird (siehe
Abbildung 2). Der Gestaltung der Auslaufstrecke muss ebenfalls Beach-
tung geschenkt werden, da Störungsstellen auch entgegen der Strö-
mungsrichtung zu Turbulenzen führen.
L1
Abbildung 2
Die nachfolgende Tabelle 1 zeigt die notwendigen Beruhigungsstrecken
in Abhängigkeit vom Rohrinnendurchmesser „D" bei verschiedenen Stö-
rungsursachen.
Gebrauchsanweisung SS 20.261
Flow
L
L2
Messrichtung
L = Länge der gesamten Messstrecke
L1 = Länge der Einlaufstrecke
L2 = Länge der Auslaufstrecke
D = Innendurchmesser der Messstrecke
Seite 6
